FANUC A03B-0801-C112 | Mô-đun đầu ra kỹ thuật số DC 32 điểm OD32B — PLC PLC Series 10/11/15 / 24–48V DC

Đầu ra DC 32 kênh cho bảng nối đa năng PLC Series 10/11/15

A03B-0801-C112 là mô-đun đầu ra kỹ thuật số mô hình OD32B cho bảng nối đa năng PLC được sử dụng trong các hệ thống CNC Series 10, 11 và 15 của FANUC. Nó cung cấp 32 kênh đầu ra DC độc lập — mỗi kênh có khả năng điều khiển van điện từ, cuộn dây rơle, đèn chỉ báo và các bộ truyền động DC 24–48V khác với dòng điện lên tới 0,25A mỗi điểm.

Trong kiến ​​trúc hệ thống I/O A03B-0801, mô-đun đầu ra OD32B cắm trực tiếp vào thiết bị cơ sở I/O PLC cùng với các mô-đun đầu vào, mô-đun tương tự và các mô-đun chức năng I/O khác. 32 đầu ra của mô-đun kết nối với chương trình logic bậc thang PMC (Bộ điều khiển máy lập trình) của CNC. Khi PMC ra lệnh BẬT kênh đầu ra, bóng bán dẫn đầu ra tương ứng sẽ kích hoạt và điều khiển tải trường.

Ký hiệu OD32B là mã định danh mô-đun trong họ mô-đun đầu ra sê-ri A03B-0801. Các biến thể liền kề bao gồm số lượng đầu ra và xếp hạng điện áp khác nhau — thông số kỹ thuật 32 điểm, 24–48V DC, 0,25A/điểm của OD32B xác định vị trí của nó trong dòng. PCB bên trong — A16B-1310-0090 — được lắp ráp vĩnh viễn bên trong vỏ mô-đun OD32B và không có sẵn dưới dạng hàng tồn kho riêng biệt.

Thông số kỹ thuật chính

0,25A mỗi điểm - Lựa chọn dòng điện và tải đầu ra

Giới hạn dòng điện 0,25A trên mỗi điểm xác định tải tối đa có thể được điều khiển trực tiếp bởi mỗi kênh đầu ra. Cuộn dây rơle 24V DC tiêu chuẩn thường rút ra 20–100mA - nằm trong giới hạn này. Van điện từ có dòng điện từ 30mA đến 200mA cho các loại công nghiệp nhỏ gọn. Đèn báo rút ra 20–50mA. Tải vượt quá 0,25A trên mỗi kênh phải được chuyển qua rơle xen kẽ thay vì được điều khiển trực tiếp từ đầu ra mô-đun.

Câu hỏi thường gặp

Câu hỏi 1: Thế hệ CNC FANUC nào sử dụng A03B-0801-C112?

Mô-đun đầu ra OD32B được xác nhận cho các hệ thống CNC FANUC Series 10, 11 và 15, sử dụng kiến ​​trúc bảng nối đa năng I/O mô-đun A03B-0801. Nó không tương thích với hệ thống I/O Zero C (Series 0-C), hệ thống Liên kết I/O i-series hoặc các thế hệ FANUC khác sử dụng các kiến ​​trúc I/O khác nhau.

Câu hỏi 2: PCB bên trong A16B-1310-0090 có bán riêng không?

A16B-1310-0090 là bộ phận được lắp ráp cố định bên trong mô-đun A03B-0801-C112. Nó không có sẵn dưới dạng phụ tùng thay thế riêng biệt tiêu chuẩn — mô-đun A03B-0801-C112 hoàn chỉnh là bộ phận thay thế. Để sửa chữa cấp độ thành phần của một mô-đun bị lỗi, các dịch vụ sửa chữa FANUC Series 15 chuyên nghiệp có thể tìm nguồn hoặc xây dựng lại bo mạch bên trong mô-đun.

Câu hỏi 3: Những triệu chứng nào cho thấy mô-đun đầu ra OD32B bị lỗi?

Các kênh đầu ra cụ thể không kích hoạt mặc dù các lệnh PMC đã được xác nhận - hiển thị trong màn hình chẩn đoán giám sát PMC I/O của CNC - chỉ ra các bóng bán dẫn đầu ra bị lỗi trong mô-đun. Nếu một nhóm đầu ra liền kề bị lỗi đồng thời, thì nguồn điện hoặc mạch điều khiển dùng chung cho nhóm đó đã bị lỗi. Nếu tất cả 32 đầu ra đều không hoạt động, trước tiên phải xác minh đầu vào nguồn chính của mô-đun hoặc kết nối bảng nối đa năng.

Câu hỏi 4: Việc thay thế A03B-0801-C112 có ảnh hưởng đến chương trình PMC không?

Không. Chương trình bậc thang PMC được lưu trữ trong bộ nhớ chính của CNC, không phải trong mô-đun đầu ra I/O. Thay thế mô-đun cài đặt giao diện đầu ra mới; chương trình PMC vẫn không thay đổi. Sau khi thay thế, hãy xác minh tất cả các kênh đầu ra được kích hoạt chính xác bằng cách kiểm tra từng kênh từ màn hình I/O PMC trước khi đưa máy trở lại hoạt động sản xuất.

Câu hỏi 5: A03B-0801-C112 có nguồn gốc ở đâu sau khi ngừng sản xuất?

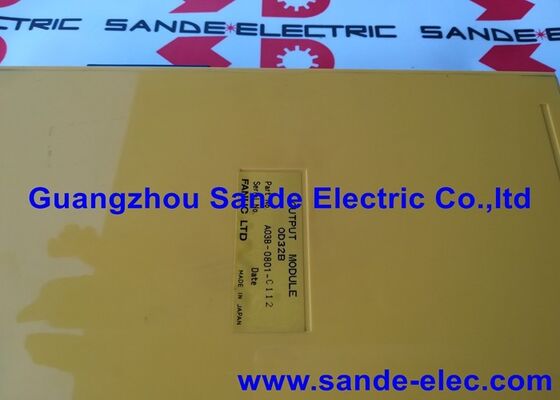

Thông qua thị trường hậu mãi mô-đun I/O FANUC Series 10/11/15 — các chuyên gia CNC FANUC Series 15, các nhà cung cấp dư thừa đã được kiểm tra và các dịch vụ sửa chữa mô-đun I/O. Xác nhận A03B-0801-C112 (OD32B) từ nhãn riêng của mô-đun. Các biến thể đầu ra A03B-0801 liền kề mang số lượng I/O và cấp điện áp khác nhau.
