Bộ Pin Servo
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | TOSHIBA |
| Chứng nhận | CE RoHS |
| Số mô hình | ER6VC119A |

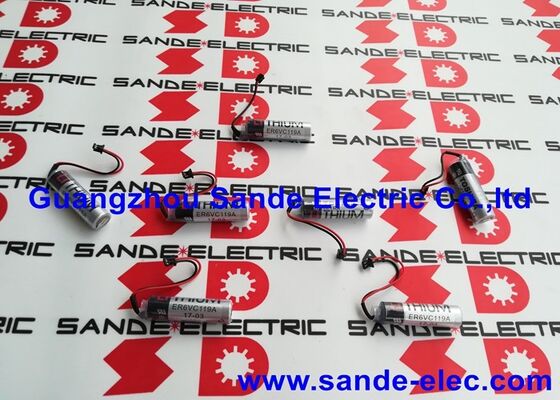

ER6VC119A đi kèm với các đầu dây dẫn được kết thúc bằng đầu nối đúc sẵn — loại đầu cuối được xác định trong thông số kỹ thuật của người dùng. Giao diện dây dẫn/đầu nối này là định dạng đầu cuối chính xác cho ứng dụng chính của ER6VC119A trong bộ điều khiển CNC và hệ thống servo của Mitsubishi:
Truy cập thay thế trường:Đầu nối dây dẫn cho phép rút phích cắm và thay thế pin tại hiện trường mà không cần hàn - đầu nối đúc kết hợp với ổ cắm pin của bộ điều khiển CNC hoặc bộ khuếch đại servo. Không có công cụ cần thiết cho kết nối điện.
Khả năng chịu rung:Dây dẫn uốn cong giữa tế bào pin và đầu nối - cách ly tế bào khỏi rung động truyền qua đầu nối và cấu trúc lắp đặt. Trong bộ truyền động servo hoặc tủ CNC chịu rung động của máy công cụ, tính linh hoạt này giúp giảm ứng suất mỏi lên các khớp bên trong của tế bào.
Đầu nối phân cực:Đầu nối được đúc theo một hướng cụ thể — nó chỉ có thể được lắp đúng cách, ngăn chặn việc vô tình kết nối ngược có thể làm hỏng mạch bộ nhớ CMOS.
| tham số | Giá trị |
|---|---|
| Điện áp | 3.6V |
| Dung tích | 2600mAh |
| Hoá học | Liti (Li-SOCl₂) |
| Kích thước | Đường kính 0,58" × cao 1,99" |
| Thiết bị đầu cuối | Dây dẫn / Đầu nối |
| Nhiệt độ | −40°C đến +85°C |
| Hạn sử dụng | ~10 năm |
| Ứng dụng | Mitsubishi CNC, dự phòng servo |
Trong dòng Toshiba ER6V, hai biến thể đầu nối phục vụ các sản phẩm khác nhau của Mitsubishi:
ER6VC119A:Loại đầu nối A (hậu tố C119A) — định dạng đầu nối cụ thể cho một nhóm bộ điều khiển và bộ khuếch đại servo của Mitsubishi. Đây là biến thể được mô tả ở đây.
ER6VC119B:Loại đầu nối B (hậu tố C119B) - một đầu nối khác dành cho nhóm sản phẩm thứ hai của Mitsubishi.
Các thông số kỹ thuật điện hóa giống hệt nhau giữa hai biến thể - cùng 3,6V, cùng 2600mAh, cùng pin Li-SOCl₂. Sự khác biệt hoàn toàn nằm ở đầu nối vật lý trên dây dẫn. Trước khi đặt hàng, hãy xác nhận rằng đầu nối ngăn chứa pin trên máy cụ thể yêu cầu ER6VC119A (loại A) thay vì ER6VC119B (loại B). Một đầu nối bị dán nhãn sai hoặc biến thể sai sẽ không kết nối chính xác bất kể thông số kỹ thuật của ô có đúng hay không.
Bảo dưỡng ắc quy Mitsubishi M70 CNC:M70 CNC của trung tâm gia công tạo ra cảnh báo pin. ER6VC119A được xác nhận từ nhãn đầu nối ngăn chứa pin — loại đầu nối phù hợp A. Việc thay thế bằng ER6VC119A đã sạc sẽ khôi phục toàn bộ bộ nhớ và sao lưu đồng hồ mà không mất dữ liệu.
Lô bảo trì ổ đĩa servo:Một xưởng máy công cụ vận hành tám trung tâm gia công được trang bị Mitsubishi M70. Lịch bảo trì hàng năm bao gồm thay thế ER6VC119A trên tất cả các máy trong một phiên — ngăn chặn các lỗi pin rải rác trong quá trình sản xuất.
Câu hỏi 1: Bộ điều khiển và ổ đĩa Mitsubishi CNC nào tương thích với ER6VC119A?
ER6VC119A (loại đầu nối A, 3.6V, 2600mAh) được xác nhận cho bộ điều khiển CNC dòng Mitsubishi M70, M73 và M60 cũng như cho các biến thể bộ khuếch đại servo cụ thể của Mitsubishi sử dụng định dạng đầu nối C119A. Xác minh từ nhãn ngăn chứa pin - ký hiệu đầu nối của pin đã lắp xác nhận tính tương thích. ER6VC119A không áp dụng cho bộ khuếch đại servo Mitsubishi MELSERVO MR-J3 sử dụng pin MR-J3BAT 3.6V riêng biệt với hệ thống đầu nối khác.
Câu 2: Dung lượng 2600mAh ảnh hưởng đến thời lượng pin như thế nào so với các phiên bản 2400mAh trước đó?
Dung lượng 2600mAh (so với thông số kỹ thuật 2400mAh trước đó) cung cấp thêm khoảng 8% năng lượng dự trữ dự phòng. Trong thực tế, sự khác biệt dẫn đến thời gian chờ dài hơn một chút giữa các lần thay pin - thêm vài tuần thời gian dự phòng khi tắt nguồn đối với cấu hình tắt máy CNC thông thường. Cả hai thông số kỹ thuật về công suất đều phù hợp với khoảng thời gian bảo trì CNC tiêu chuẩn từ 3–5 năm.
Câu hỏi 3: ER6VC119A có cùng thành phần hóa học với Saft LS14500 hoặc Tadiran SL-360 không?
Cả ba — ER6VC119A (Toshiba), LS14500 (Saft) và SL-360 (Tadiran) — đều sử dụng hóa chất lithium thionyl clorua (Li-SOCl₂) ở 3,6V ở định dạng AA. Điểm khác biệt chính là đầu nối dây dẫn: ER6VC119A có đầu nối đúc riêng (loại C119A) dành cho thiết bị Mitsubishi. LS14500 và SL-360 thường có đầu cuối tiêu chuẩn. Định dạng đầu nối C119A giúp ER6VC119A trở thành sản phẩm phù hợp cho các ứng dụng servo và Mitsubishi CNC — các tế bào AA Li-SOCl₂ khác sẽ yêu cầu điều chỉnh đầu nối.
Câu hỏi 4: ER6VC119A có thể được thay thế khi Mitsubishi CNC đang bật nguồn không?
Đúng. Khi bật nguồn CNC, nguồn cung cấp bên trong duy trì CMOS và RTC. Đầu nối có thể được rút ra và ER6VC119A mới được kết nối mà không làm mất điện bộ nhớ. Giảm thiểu thời gian ngắt kết nối pin. Việc thay thế bằng cách tắt nguồn CNC có nguy cơ mất dữ liệu nếu khoảng cách kết nối kéo dài hơn vài phút.
