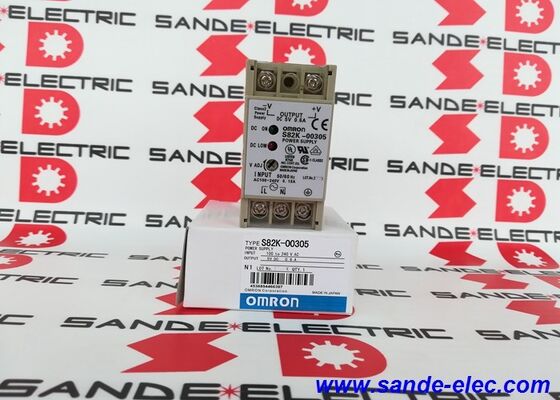

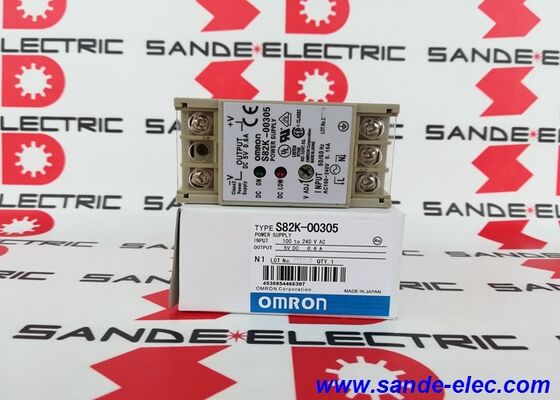

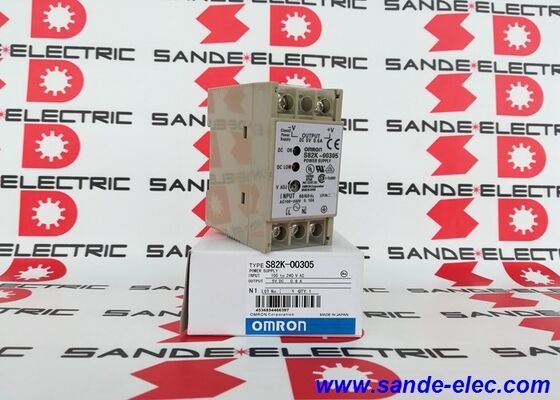

Omron S82K-00305 Điện AC100-240V S82K00305 mới

Omron S82K-00305 | Bộ nguồn chuyển mạch đường ray DIN 3W dòng S82K — 5V DC / 0,6A / 100–240V AC / Loại 2

3W ở 5V DC — Nguồn cung cấp logic nhỏ gọn trong phạm vi S82K

S82K-00305 là thành viên 5V DC, 3W trong dòng bộ nguồn chuyển mạch S82K của Omron — công suất đầu ra nhỏ nhất trong dòng S82K và là biến thể duy nhất đặc biệt sản xuất 5V DC ở công suất 3W. Ở đầu vào phạm vi rộng 100–240V AC, nó không yêu cầu lựa chọn điện áp thủ công và hoạt động trên toàn bộ phạm vi nguồn điện xoay chiều toàn cầu. Với 0,6A khả dụng ở 5V DC, nó cung cấp đủ dòng điện cho các bảng logic nhỏ, nguồn cảm biến, mạch điều hòa tín hiệu và hệ thống vi điều khiển hoạt động dưới ngưỡng này.

Phân loại Loại 2 cho biết nguồn cung cấp đáp ứng các yêu cầu đầu ra Loại 2 - đầu ra bị giới hạn dòng điện và giới hạn công suất sao cho nó không thể duy trì hồ quang nguy hiểm hoặc cháy trong điều kiện lỗi. Sự phân loại này giúp đơn giản hóa việc tuân thủ mã nối dây đối với hệ thống dây điện phía tải ở nhiều khu vực pháp lý nơi mức công suất Loại 2 cho phép giảm các yêu cầu bảo vệ hệ thống dây điện.

Ở mức 3W, đây là nguồn cung cấp dành riêng cho các tải ở mức logic, không phải là đường ray 5V chung cho các ứng dụng dòng điện cao. S82K-00705 (7,5W, 5V, 1,5A) và S82K-01505 (15W, 5V, 2,5A) cung cấp dòng điện cao hơn ở mức 5V trong cùng dòng S82K nếu tải yêu cầu lớn hơn 0,6A.

Thông số kỹ thuật chính

Bối cảnh gia đình S82K - Lựa chọn theo xếp hạng sức mạnh

Dòng S82K trải dài từ 3W đến 240W trên nhiều điện áp đầu ra (5V, 12V, 15V, 24V). Tất cả các mẫu đều có chung đầu vào AC 100–240V phổ biến và cùng định dạng lắp ray DIN. Khi tải ứng dụng yêu cầu nhiều hơn 0,6A ở 5V DC, các bước tiếp theo trong phạm vi S82K 5V là:

Xác nhận mức rút dòng điện liên tục tối đa của tải trước khi chỉ định nguồn cung cấp - nguồn 3W chạy ở dòng điện tối đa liên tục hoạt động ở giới hạn nhiệt của nó.

Câu hỏi thường gặp

Câu hỏi 1: Phân loại năng lượng Loại 2 là gì và tại sao nó lại quan trọng?

Loại 2 là phân loại nguồn UL/NEC cho biết đầu ra nguồn bị giới hạn dòng điện và giới hạn công suất ở mức không thể duy trì hồ quang nguy hiểm hoặc cháy trong điều kiện lỗi thông thường. S82K-00305 đáp ứng yêu cầu đầu ra Loại 2 ở mức 3W. Trong nhiều hệ thống lắp đặt do NEC quản lý, hệ thống dây điện Loại 2 ở phía tải có thể sử dụng dây dẫn có kích thước nhẹ hơn và giảm yêu cầu về ống dẫn/bảo vệ so với nguồn điện không phải Loại 2, giúp đơn giản hóa việc lắp đặt.

Câu 2: Đầu ra nguồn 5V là 0,6A. Điều này có đủ cho nguồn cung cấp logic PLC không?

Nó phụ thuộc vào PLC cụ thể và nguồn điện của nó. PLC và bộ điều khiển nhỏ có số lượng I/O thấp có thể chạy từ 0,6A ở 5V (3W). PLC mật độ cao hơn có nhiều I/O hơn, mô-đun chức năng đặc biệt hoặc tải 5V bên ngoài thường tiêu thụ nhiều hơn. Kiểm tra thông số dòng điện bus 5V của PLC trước khi chỉ định S82K-00305 — sử dụng S82K-00705 hoặc S82K-01505 cho các nguồn cung cấp logic dòng điện cao hơn.

Câu hỏi 3: S82K-00305 có yêu cầu bộ chọn phạm vi cho đầu vào 110V và 230V không?

Không. Đầu vào phạm vi rộng tự động chấp nhận 100–240V AC mà không cần bất kỳ lựa chọn phạm vi hoặc thay đổi liên kết nào. Đầu vào phổ quát này bao gồm các nguồn cung cấp 100V của Nhật Bản và Bắc Mỹ và các nguồn cung cấp 220–240V của Châu Âu có cùng bộ phận và hệ thống dây điện.

Q4: Điều gì xảy ra khi tải vượt quá 0,6A trên S82K-00305?

Mạch bảo vệ quá tải kích hoạt, giảm hoặc tắt đầu ra để bảo vệ cả nguồn và tải. Loại bỏ tình trạng quá tải và nguồn điện chu kỳ để khôi phục đầu ra. Chạy nguồn điện ở tình trạng quá tải kéo dài có nguy cơ làm hỏng các bộ phận bên trong ngay cả khi mạch bảo vệ đang hoạt động - hãy xác nhận tổng dòng điện tải vẫn nằm trong định mức 0,6A.

Câu hỏi 5: S82K-00305 có còn được sản xuất không và hiện tại có loại Omron tương đương không?

Trạng thái sản xuất dòng S82K phải được xác minh bằng tài liệu Omron hiện hành. Đối với các ứng dụng hiện tại, dòng S8FS và S8VK của Omron cung cấp hiệu suất tương đương hoặc được cải thiện ở các định dạng đường ray DIN tương tự. S8FS-C03505 cung cấp 5V DC / 0,6A / 3W với chứng nhận CE, UL và KC tương đương hiện tại trong dòng sản phẩm của Omron.
