| Nguồn gốc | nước Đức |
| Hàng hiệu | Semikron |
| Chứng nhận | CE RoHS |
| Số mô hình | SKKQ560/14E |
Một thyristor duy nhất chỉ dẫn dòng điện theo một hướng, nó bật khi được kích hoạt và tắt khi dòng điện tự nhiên đảo ngược.dòng thay đổi hướng mỗi nửa chu kỳKiểm soát cả hai chu kỳ nửa đòi hỏi hai thyristor: một cho chu kỳ nửa dương, một cho âm.Kết nối chúng theo hướng đối song (cátod của một đến anode của người khác) tạo ra một công tắc AC một công tắc có thể điều khiển hai chiều dẫn theo cả hai hướng theo yêu cầu.

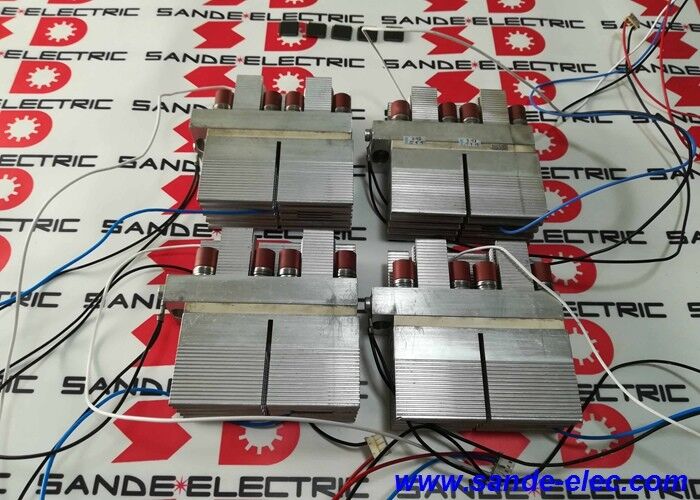

SKKQ560/14E bao gồm cả hai thyristor trong một cơ thể mô-đun nhỏ gọn.ba mô-đun SKKQ (một cho mỗi giai đoạn) thay thế sáu thyristor riêng biệt mà nếu không sẽ yêu cầu lắp đặt riêng lẻMô hình mô-đun giảm số lượng thành phần, độ phức tạp của dây điện và thời gian lắp ráp trong phần điện.
| Parameter | Giá trị |
|---|---|
| VDRM / VRRM | 1400V |
| ITRMS (560/14E) | 560A |
| Loại cổng | Cổng tăng cường |
| Công nghệ | Giao tiếp áp lực |
| Gói | C11 |
| Lắp đặt | Đồ vít. |
| Dòng | Bắt đầu học kỳ |
| Trọng lượng | khoảng 531g |
Trong một bộ khởi động mềm mô-tô ba pha tiêu chuẩn, một mô-đun SKKQ được dây theo chuỗi với mỗi giai đoạn của nguồn cung cấp động cơ.
Bằng cách thay đổi góc bắn của các thyristors (lâu trong mỗi nửa chu kỳ chúng được kích hoạt), khởi động mềm điều chỉnh điện áp hiệu quả RMS áp dụng cho động cơ.góc bắn lớn (đã kích hoạt muộn = RMS thấp) và động cơ nhận được điện áp giảmKhi động cơ tăng tốc, góc bắn giảm dần cho đến khi thyristors bắn ở góc không (pinh điện đầy đủ) và động cơ chạy ở điện áp đường dây.
Ba mô-đun SKKQ560/14E bao gồm các chỉ số khởi động động cơ phụ thuộc vào dòng điện định lượng của động cơ và chu kỳ làm việc. Capacity 560A RMS hỗ trợ kích thước động cơ đáng kể ở công suất giảm.
Q1: Sự khác biệt giữa các mô-đun thyristor SKKQ và SKKT / SKKE từ Semikron là gì?
Danh hiệu SKKQ chỉ ra một cặp chống song song hai thyristors đối lập với nhau cho chuyển đổi hai chiều (AC).Danh hiệu SKKT thường chỉ ra một cặp thyristor-thyristor hoặc thyristor-diode trong cấu hình hàng loạt hoặc song song cho các ứng dụng chuyển đổi DC. SKKE chỉ ra một cặp thyristor-diode. Chọn SKKQ cho các ứng dụng chuyển đổi AC (máy khởi động mềm, bộ điều khiển công suất AC); chọn SKKT hoặc SKKE cho các ứng dụng điều chỉnh hoặc chuyển đổi DC.
Q2: Cần có thùng lọc nhiệt nào cho SKKQ560/14E trong ứng dụng khởi động mềm?
Các gói C11 đòi hỏi một thermopile bề mặt phẳng với mô hình gắn vít thích hợp. Kháng nhiệt cần thiết của thermopile (Rth,ha trong °C / W) phụ thuộc vào chu kỳ làm việc của động cơ,nhiệt độ môi trường bên trong khoang, và mất điện của thyristor ở dòng điện hoạt động cụ thể và góc bắn.Sử dụng các công cụ thiết kế nhiệt của Semikron hoặc biểu đồ mất điện của trang dữ liệu thiết bị để tính toán các thông số kỹ thuật tối thiểu cho thùng tản nhiệt cho ứng dụng mục tiêu.
Q3: Có bao nhiêu mô-đun SKKQ560/14E cần thiết cho một bộ khởi động mềm ba pha?
Ba mô-đun, mỗi mô-đun xử lý cả hai chu kỳ nửa dương và âm của dòng pha của nó thông qua cặp thyristor chống song song của nó.Đối với động cơ ba pha khởi động mềm với kết nối pha trực tuyến tiêu chuẩn, ba mô-đun SKKQ và các mạch điều khiển cổng liên quan của chúng tạo thành phần năng lượng hoàn chỉnh.
Q4: Tầm quan trọng của điện áp số 1400V (14E) trong một ứng dụng cung cấp nguồn điện tiêu chuẩn là gì?
Mạng điện công nghiệp tiêu chuẩn ở châu Âu và châu Á là 400V AC đường đến đường (690V trong một số ứng dụng).Một quy tắc của ngón tay cái cho sự lựa chọn điện áp thyristor là hạ thấp số điện áp đỉnh lặp đi lặp lại lên khoảng 50% của thiết bị VDRMĐối với SKKQ560/14E ở 1400V, điều này cho thấy một điện áp hoạt động giảm khoảng 700V, bao gồm lưới điện 400V thoải mái, với biên cho các biến cố nguồn và các đỉnh chuyển đổi.Đánh giá 1400V cung cấp biên an toàn đầy đủ cho 480V (Bắc Mỹ) và 600V ứng dụng cũng.
Q5: SKKQ560/14E có thể được sử dụng trong các ứng dụng điều khiển điện AC ngoài khởi động mềm?
Đúng vậy. Các mô-đun thyristor chống song song trong loạt SEMISTART không giới hạn trong các động cơ khởi động mềm.kiểm soát quá trình điện phân, bù công suất phản ứng cũng sử dụng các cặp thyristor chống song song với điều khiển góc bắn.Các mô-đun tương tự cung cấp khởi động mềm cho một động cơ có thể được sử dụng như là một bộ điều khiển góc pha cho một tải kháng tại cùng một điện áp và hiện tại chỉ định.
