Mô-đun đầu vào đầu ra
>
|
| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | Allen-Bradley |
| Chứng nhận | CE RoHS |
| Số mô hình | 1769-PA2 |

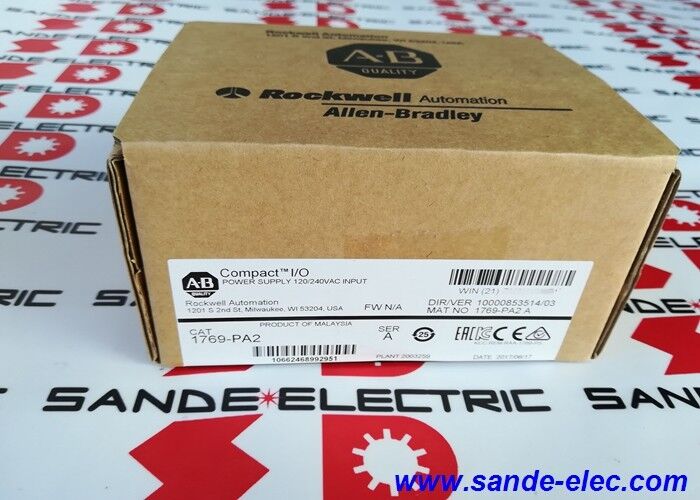

1769-PA2 là mô-đun cấp nguồn đầu vào AC cho hệ thống I/O nhỏ gọn 1769 của Allen-Bradley. Mỗi dãy 1769 mô-đun I/O Compact đều cần có nguồn điện — đây là mô-đun chuyển đổi nguồn điện AC chính của bảng thành 5V DC và 24V DC mà mô-đun I/O Compact yêu cầu để hoạt động.
Nguồn điện củađánh giá khoảng cách mô-đun là 8xác định khoảng cách phân phối nguồn của nó: tối đa 8 mô-đun I/O ở bên trái và 8 mô-đun ở bên phải — tổng cộng 16 mô-đun cho mỗi bộ nguồn. Đối với ngân hàng có hơn 16 mô-đun hoặc khi vượt quá công suất nguồn trước khi đạt tới 16 mô-đun, một nguồn điện bổ sung sẽ được bổ sung để mở rộng ngân hàng.
Đầu ra hiện tại phân chia giữa hai đường ray:2.0A ở 5V DCcấp nguồn cho logic mô-đun và giao tiếp bảng nối đa năng (thiết bị điện tử mô-đun I/O).0,8A ở 24V DCcấp nguồn cho các thiết bị trường 24V DC và các mạch đầu ra được kết nối với mô-đun I/O. Mỗi mô-đun trong ngân hàng rút ra từ cả hai đường ray theo thông số kỹ thuật của nó — tổng số lần rút trên tất cả các mô-đun trong ngân hàng không được vượt quá các giới hạn này ở một trong hai đường ray.
Dải điện áp đầu vào rộng (85–265V AC) và công tắc trượt chìm để chọn hoạt động danh định 120V hoặc 240V giúp 1769-PA2 tương thích với cả tiêu chuẩn cung cấp bảng điều khiển của Bắc Mỹ và quốc tế mà không cần thêm máy biến áp.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | 1769-PA2 |
| đầu vào | 85–265V AC, 47–63 Hz |
| Đầu ra DC 5V | 2.0A |
| Đầu ra 24V DC | 0,8A |
| Nguồn điện (120V) | 100 VA |
| Nguồn điện (240V) | 130 VA |
| tản | 8W @ 60°C |
| Công suất mô-đun | 8 module × 2 mặt = tổng cộng 16 |
| Khởi động tối đa | 25A @ 132V AC |
| Kích thước | 118×70×87mm |
| gắn kết | Đường ray / bảng điều khiển DIN |
| Nhiệt độ hoạt động | 0–60°C |
1769-PA2 kết nối với bảng nối đa năng I/O Compact 1769 thông qua cơ chế khóa bên lưỡi và rãnh được tích hợp ở bên trái và bên phải của mô-đun. Mô-đun trượt và khóa vào mô-đun I/O hoặc bộ điều khiển liền kề, đồng thời các kết nối bus và nguồn điện bảng nối đa năng được thực hiện thông qua các đầu nối bên này. Không cần cáp, dây nối hoặc nối dây giữa các mô-đun để phân phối điện trong ngân hàng — các đầu nối bên cạnh sẽ xử lý việc đó.
Cơ chế đầu nối cùng phía này cho phép bộ nguồn phân phối điện theo cả hai hướng — đến các mô-đun I/O được lắp đặt đồng thời ở bên trái và bên phải, tối đa định mức khoảng cách 8 mô-đun mỗi bên.
Câu hỏi 1: Sự khác biệt giữa 1769-PA2 và 1769-PA4 là gì?
Cả hai đều là bộ cấp nguồn I/O nhỏ gọn 1769 đầu vào AC. PA2 cung cấp 2,0A ở 5V DC và 0,8A ở 24V DC. PA4 cung cấp 4,0A ở 5V DC và 2,0A ở 24V DC - gấp đôi công suất hiện tại. Sử dụng PA4 cho các dãy lớn hơn với tổng dòng điện mô-đun rút ra cao hơn hoặc khi yêu cầu nguồn điện trường 24V DC vượt quá 0,8A. Tính toán tổng điện áp rút ra 5V và 24V của tất cả các mô-đun trong dãy trước khi chỉ định.
Câu hỏi 2: Việc lựa chọn đầu vào 120V/240V trên 1769-PA2 được thực hiện như thế nào?
Một công tắc trượt chìm ở mặt trước hoặc mặt trên của mô-đun (có thể truy cập bằng tuốc nơ vít để tránh vô tình chuyển đổi) chọn giữa đầu vào danh nghĩa AC 120V và 240V. Xác minh và đặt công tắc này phù hợp với điện áp cung cấp của bảng điều khiển trước khi kết nối nguồn điện lưới. Phạm vi đầu vào AC rộng 85–265V có nghĩa là mô-đun chịu được sự thay đổi điện áp đáng kể xung quanh cài đặt danh nghĩa.
Câu hỏi 3: Ngân hàng có 10 mô-đun I/O — một mô-đun 1769-PA2 có thể cấp nguồn cho tất cả chúng không?
Định mức khoảng cách của 8 mô-đun mỗi bên giới hạn phạm vi tiếp cận vật lý của nguồn điện, không chỉ công suất hiện tại. Với 10 mô-đun theo một hướng từ nguồn điện, mô-đun thứ 9 và thứ 10 nằm ngoài định mức khoảng cách và có thể không nhận được đủ nguồn điện. Đặt nguồn điện trong phạm vi 8 mô-đun của mô-đun xa nhất theo một trong hai hướng hoặc thêm nguồn điện thứ hai để mở rộng dãy. Đối với các ngân hàng có tổng dòng điện rút ra cũng đạt tới mức 2,0A ở 5V DC hoặc 0,8A ở 24V DC, hãy xác minh cả ngân sách hiện tại.
Câu hỏi 4: 1769-PA2 có bảo vệ quá tải hoặc ngắn mạch không?
Đúng. Cầu chì bên trong (Wickmann 19195-3.15A hoặc tương đương) cung cấp khả năng bảo vệ ngắn mạch và quá tải trên đầu vào AC. Cầu chì là một bộ phận bên trong - người dùng không thể thay thế nó tại hiện trường. Nếu cầu chì bị đứt do lỗi phía nguồn, nguồn điện cần được thay thế hoặc bảo trì tại nhà máy. Giải quyết nguyên nhân gốc rễ của tình trạng quá tải hoặc đoản mạch trước khi lắp đặt mô-đun thay thế.
Câu hỏi 5: 1769-PA2 có tương thích với các hệ thống CompactLogix cũng như MicroLogix không?
Đúng. 1769-PA2 hỗ trợ 1769 mô-đun I/O Compact ở cả cấu hình CompactLogix và MicroLogix 1500. Đối với MicroLogix 1500, các ngân hàng mở rộng I/O nhỏ gọn yêu cầu nguồn điện 1769 trừ khi các mô-đun được gắn trực tiếp liền kề với thiết bị cơ sở MicroLogix 1500 (cung cấp nguồn điện riêng cho các mô-đun liền kề trực tiếp). Xác nhận các yêu cầu cung cấp điện cụ thể từ tài liệu thiết kế hệ thống MicroLogix 1500 hoặc CompactLogix.
