| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | AB |
| Chứng nhận | CE RoHS |

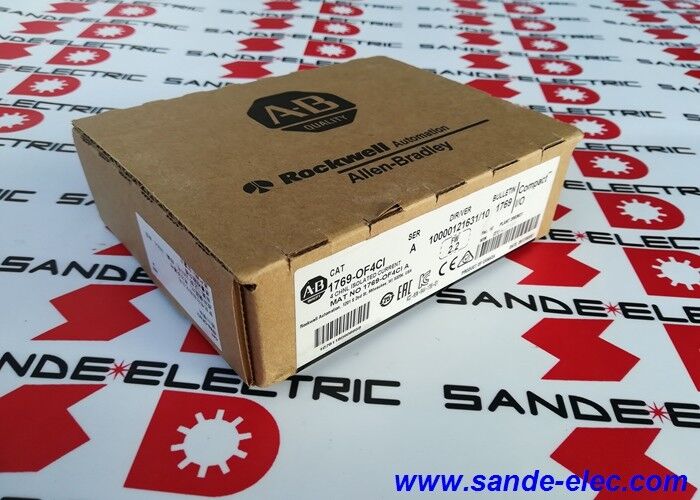

| Số mô hình | 1769-OF4C1 |
Các mô-đun đầu ra tương tự tiêu chuẩn chia sẻ một tham chiếu chung trên tất cả các kênh đầu ra.một sự khác biệt điện áp chế độ chung giữa các mạch tải hiển thị trên đầu ra nó có thể tạo ra các dòng vòng đất xuất hiện như lỗi tín hiệu tại các thiết bị điều khiển.
1769-OF4CI giải quyết vấn đề này bằng cách cô lập kênh riêng lẻ.Một sự khác biệt tiềm năng mặt đất giữa bốn thiết bị trường kết nối với mô-đun này không làm hỏng đầu ra của bất kỳ kênh. Đối với các thiết bị mà các thiết bị thực địa ‡ van điều khiển, ổ đĩa tần số biến, thiết bị định vị ‡ có các tham chiếu đất khác nhau trên máy hoặc quy trình,đầu ra được cô lập riêng lẻ loại bỏ các giải pháp khắc phục phần cứng của các bộ cô lập tín hiệu bên ngoài.
| Parameter | Giá trị |
|---|---|
| Các kênh đầu ra | 4 × khác biệt, cách ly riêng lẻ |
| Phạm vi đầu ra | 020mA / 420mA |
| Phạm vi quy mô đầy đủ | 021mA / 3.221mA |
| Tỷ lệ chuyển đổi | 110ms |
| Kiểm định trường | Không cần thiết |
| Tương thích | MicroLogix 1500 / CompactLogix |
| Định dạng dữ liệu | Sản phẩm thô, EGU, PID, % toàn bộ phạm vi |
| Khoảng cách cung cấp điện | 8 |
| Sợi | Đồng-90 AWG |
| Trọng lượng | 0.26 kg |
Hầu hết các mô-đun đầu ra tương tự chấp nhận một số nguyên thô từ chương trình và chuyển đổi nó thành dòng điện.1769-OF4CI thêm ba tùy chọn định dạng cấp cao hơn cho phép lập trình viên chọn cách tự nhiên nhất để thể hiện điểm thiết lập đầu ra:
Sản phẩm thô / tỷ lệ:Một bản đồ số nguyên 16 bit trực tiếp đến phạm vi đầu ra. Tiêu chuẩn cho các chương trình tính toán đầu ra hiện tại dưới dạng giá trị nguyên.
Đơn vị kỹ thuật (EGU):Chương trình gửi giá trị bằng đơn vị kỹ thuật bar, °C, m3/h hoặc bất kỳ đơn vị tùy chỉnh nào.Chương trình không cần tính toán quy mô.
Tăng quy mô cho PID:Lượng đầu ra kết nối trực tiếp với đầu ra CV (thể biến điều khiển) của lệnh PID.Mô-đun chấp nhận đầu ra của PID theo tỷ lệ phần trăm (0?? 100%) và chuyển đổi nó thành phạm vi hiện tại đầu ra của lệnh PID trực tiếp điều khiển đầu ra tương tự mà không cần thêm logic mở rộng.
Tỷ lệ phần trăm của phạm vi đầy đủ:Chương trình gửi một tỷ lệ phần trăm (0?? 100%) và mô-đun chuyển đổi nó sang phạm vi hiện tại được cấu hình. hữu ích cho các giao diện mà tỷ lệ phần trăm công suất đầu ra là biểu thức tự nhiên.
Kiểm soát dòng chảy đa vùng:Bốn van điều khiển trên bốn nhánh quá trình độc lập, mỗi nhánh được tham chiếu đến một tiềm năng đất khác nhau.Các 1769-OF4CI cung cấp một đầu ra cô lập cho mỗi van không có sự can thiệp giữa các kênh bất kể sự khác biệt tiềm năng giữa các cơ thể động cơ van.
Chuỗi nhiệt độ PID:Bốn vòng PID nhiệt độ khu vực lò trong một đầu ra chương trình CompactLogix thông qua một 1769-OF4CI duy nhất.Định dạng Scaled-for-PID cho phép đầu ra CV của mỗi lệnh PID để trực tiếp điều khiển một kênh mô-đun mà không cần logic mở rộng trung gian.
Các tham chiếu tốc độ VFD hỗn hợp:Bốn động cơ tần số biến đổi nhận các tham chiếu tốc độ tương tự 4?? 20mA từ một mô-đun.Các ổ đĩa có thể chia sẻ một nguồn cung cấp AC chung nhưng có các tham chiếu mặt đất tín hiệu khác nhau.
Q1: Các kênh 1769-OF4CI có thể trộn các tín hiệu 0-20mA và 4-20mA trên cùng một mô-đun không?
Có. Mỗi kênh được cấu hình riêng cho phạm vi đầu ra 020mA hoặc 420mA.Kênh 0 có thể được thiết lập thành 4 ′′ 20mA cho van điều khiển trong khi kênh 1 được cấu hình cho 0 ′′ 20mA cho một loại thiết bị điều khiển khácCác thiết lập phạm vi được thực hiện trong cấu hình I / O của mô-đun trong phần mềm lập trình.
Q2: Ý nghĩa của xếp hạng khoảng cách cung cấp điện là 8 là gì?
Các mô-đun I / O nhỏ gọn lấy năng lượng từ bus điện địa phương của bộ điều khiển.Đánh giá khoảng cách cung cấp điện của 8 cho thấy cách nào 1769-OF4CI có thể được đặt từ các mô-đun cung cấp điện trong ngân hàng I / O Compact. Đánh giá cao hơn có nghĩa là hấp thụ điện lớn hơn từ bus giới hạn vị trí đảm bảo điện áp bus tại khe cắm của mô-đun vẫn nằm trong thông số kỹ thuật.Lập kế hoạch vị trí khe cắm mô-đun trong giá đỡ I / O Compact phù hợp.
Q3: Có phải 1769-OF4CI tương thích ngược với bộ điều khiển Series A và Series B?
Bản thân mô-đun có tên gọi Series A và Series B. Cả hai dòng 1769-OF4CI đều tương thích về chức năng với các bộ điều khiển được liệt kê (MicroLogix 1500 và CompactLogix).Danh hiệu loạt phản ánh sửa đổi phần cứng; giao diện lập trình của mô-đun và cấu hình định dạng dữ liệu là giống nhau giữa các loạt.
Q4: Bộ đo dây đồng nào nên được sử dụng với 1769-OF4CI?
Mô-đun chỉ định dây đồng-90 AWG ¢ dây dẫn đồng tiêu chuẩn được đánh giá ở lớp nhiệt độ cách nhiệt 90 °C.Lựa chọn kích thước AWG phụ thuộc vào chiều dài đường dây cáp và sự sụt giảm điện áp chấp nhận được trên vòng lặp 4?? 20mAĐối với các đường dẫn thiết bị đến bảng điều khiển điển hình lên đến 300 mét, AWG 18 đến AWG 22 dây dẫn đồng rắn hoặc rào thường được sử dụng.Sử dụng cáp đôi xoắn được bảo vệ cho dây dẫn tín hiệu tương tự để giảm thiểu nhiễu EMC.
Q5: Cửa thay thế 1769-RD được sử dụng cho gì?
1769-RD là vỏ cửa thay thế cho vỏ cửa trước của 1769-OF4CI.Cánh cửa trước bao gồm các đầu cuối dây điện của mô-đun khi đóng và bảo vệ chống lại tiếp xúc vô tình hoặc ô nhiễmNếu cửa bị hư hỏng hoặc bị hỏng, 1769-RD cung cấp một thay thế trực tiếp khôi phục bảo vệ cơ học của mô-đun mà không cần thay thế toàn bộ mô-đun.
