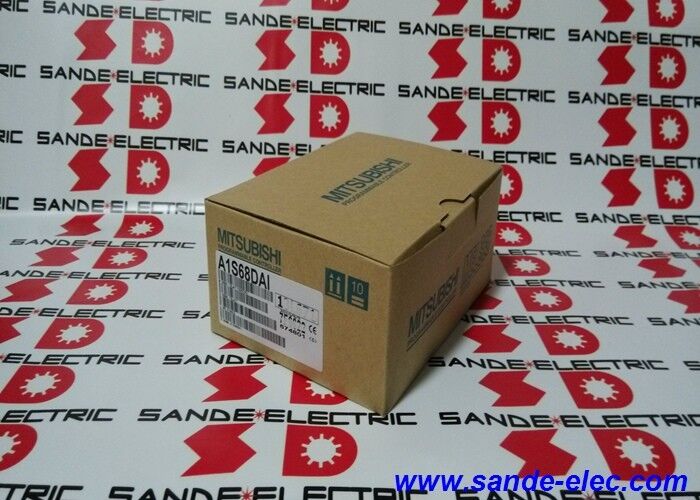

Mitsubishi Module A1S68DAI mới và nguyên bản

Mitsubishi A1S68DAI∙ MELSEC-A Slim Series 8-Channel 4 ∙ 20mA Analog Current Output ∙ A1S Rack / PLC Expansion I/O

8-Channel Analog Current Output trong một A1S Rack Slot duy nhất

A1S68DAI cung cấp tám kênh đầu ra dòng điện 4?? 20mA từ một khe cắm giá đỡ A1S. Trong hệ thống điều khiển MELSEC-A quản lý nhiều thiết bị trường tương tựCác thiết lập tốc độ cho động cơ tần số biến đổi, các chỉ số từ xa,Các bộ chuyển đổi tín hiệu 8 kênh từ một mô-đun tập trung phần đầu ra tương tự của bảng điều khiển mà không cần phân bố các mô-đun đầu ra một hoặc hai kênh trên nhiều vị trí giá đỡ.

Chuỗi dòng 4 ′′ 20mA là tiêu chuẩn tín hiệu tương tự thống trị trong điều khiển quy trình và tự động hóa công nghiệp.Các tín hiệu hiện tại được vận chuyển đáng tin cậy trên các đường dây cáp dài hơn các tín hiệu điện áp vì cường độ hiện tại là độc lập với sức đề kháng của cáp lên đến giới hạn điện áp tuân thủ của vòng lặp- Đối với các thiết bị trường được lắp đặt ở khoảng cách từ tủ điều khiểnhoặc tham chiếu tốc độ trên các ổ đĩa phân tán 4 20mA dòng điện đầu ra là loại tín hiệu chính xác.

Chuyển tiếp "DAI" trong công ước đặt tên Mitsubishi chỉ ra một tương tựđầu raMô-đun (D = chuyển đổi kỹ thuật số / tương tự, A = tương tự, I = hiện tại). Điều này phân biệt rõ ràng nó với A1S68ADN hoặc các mô-đun tương tự là đầu vào tương tự.Sự khác biệt giữa đầu ra và đầu vào là cơ bản một mô-đun đầu ra tạo ra tín hiệuĐịnh hướng sai có nghĩa là một thay thế hoàn toàn không chức năng bất kể số lượng kênh.

Các thông số kỹ thuật chính

A1S68DAI trong gia đình module analog MELSEC-A

Trong phạm vi mô-đun tương tự dòng A1S slim:

• A1S68ADN:Điện áp/đồng dòng tương tự 8 kênhđầu vào(input, not output)
• A1S62DAV:Analog 2 kênhĐiện áp đầu ra
• A1S62DAI:Analog 2 kênhđầu ra hiện tại
• A1S68DAI:8 kênh tương tựđầu ra hiện tại(mô-đun này)

A1S68DAI cung cấp mật độ kênh cao nhất cho đầu ra hiện tại trong loạt A1S slim ¢ gấp bốn lần số lượng kênh của A1S62DAI 2 kênh trong cùng tỷ lệ không gian giá.Đối với các hệ thống điều khiển nhiều thiết bị trường mạch dòng, mật độ 8 kênh giảm thiểu số lượng khe cắm rack được tiêu thụ bởi đầu ra tương tự.

Các kịch bản ứng dụng

Các tham chiếu tốc độ truyền động đa trục:Tám VFD nhận các điểm thiết lập tốc độ 4 ′′ 20mA từ bộ điều khiển MELSEC-A. Một khe A1S68DAI xử lý tất cả tám tham chiếu ổ đĩa, giữ dây dẫn đầu ra tương tự tập trung ở một vị trí mô-đun.

Máy định vị van quy trình:Tám van điều khiển tương tự (kiểm soát dòng chảy, kiểm soát áp suất, kiểm soát mức độ) mỗi cái nhận điểm đặt vị trí của chúng trên 4 ∼ 20 mA.Độ khoan dung khoảng cách của vòng lặp dòng 4 ′′ 20mA cho phép các thiết bị định vị van ở các vị trí trường xa để nhận được các điểm thiết lập chính xác.

Bộ phận dự phòng hệ thống cũ:Các hệ thống MELSEC-A sử dụng A1S68DAI cho đầu ra tương tự đa kênh vẫn hoạt động trong quá trình và tự động hóa nhà máy.một thay thế trực tiếp khôi phục lại phần đầu ra tương tự mà không thay đổi địa chỉ hoặc dây chuyền.

Câu hỏi thường gặp

Q1: A1S68DAI là một đầu ra tương tự hoặc mô-đun đầu vào tương tự?

Nó là một dòng điện tương tựđầu raMô-đun này tạo ra tín hiệu 420mA được điều khiển bởi các giá trị được ghi vào nó bởi chương trình CPU MELSEC-A. Nó không đọc tín hiệu trường.Các hậu tố "DAI" chỉ định một chuyển đổi D-to-A (điện tử-đối với analog) với dòng điện đầu raCác mô-đun đầu vào tương tự trong gia đình A1S mang các chỉ định khác nhau (phụ lục DNA, ADI).

Q2: A1S68DAI có tương thích với các giá đỡ A-series có kích thước đầy đủ, hoặc chỉ có giá đỡ mỏng A1S?

Danh hiệu A1S chỉ ra yếu tố hình dạng mỏng mô-đun này chỉ phù hợp với giá đỡ dòng A1S mỏng. giá đỡ dòng A kích thước đầy đủ (A2US, A3U, vv.) sử dụng các mô-đun lớn hơn về mặt vật lý với kích thước khe khác nhau. Tương đương với kích thước đầy đủ là A68DAI. Xác nhận loại kệ ️ A1S mỏng hoặc kích thước đầy đủ A ️ từ phần cứng được cài đặt trước khi đặt hàng.

Q3: Chương trình MELSEC-A cần gì để thúc đẩy đầu ra A1S68DAI?

CPU MELSEC-A ghi các giá trị đầu ra vào bộ nhớ đệm của mô-đun (BFM) bằng lệnh TO.A1S68DAI chuyển đổi giá trị kỹ thuật số trong hồ sơ BFM của mỗi kênh sang dòng điện tương ứng 4?? 20mA trên đầu cuối đầu ra. Kênh bật, phạm vi đầu ra và chế độ hoạt động cũng được cấu hình thông qua BFM viết trong quá trình khởi động chương trình.

Q4: Phần mềm lập trình nào lập trình CPU MELSEC-A điều khiển A1S68DAI?

Nhà phát triển GX môi trường lập trình của Mitsubishi cho loạt MELSEC-A. GX Works2 cung cấp hỗ trợ giới hạn loạt A.Chương trình kết nối với cổng RS-422 của CPU A-series bằng cách sử dụng bộ điều hợp USB tương thích. GX Works3 không hỗ trợ phần cứng MELSEC-A.

Q5: A1S68DAI được lấy từ đâu ngày nay?

Thông qua thị trường phụ tùng cũ của MELSEC-A, các đại lý phụ tùng chuyên gia Mitsubishi A-series, các nhà cung cấp dư thừa công nghiệp và các nhà phân phối tự động hóa cũ.Phân phối tiêu chuẩn Mitsubishi không có A1S68DAIXác nhận định dạng A1S mỏng, thông số kỹ thuật đầu ra dòng điện 8 kênh 4 ¢ 20mA, và thử nghiệm mô-đun trong kệ A1S trước khi cam kết sử dụng sản xuất quan trọng.
