| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | Mitsubishi |
| Chứng nhận | CE RoHS |

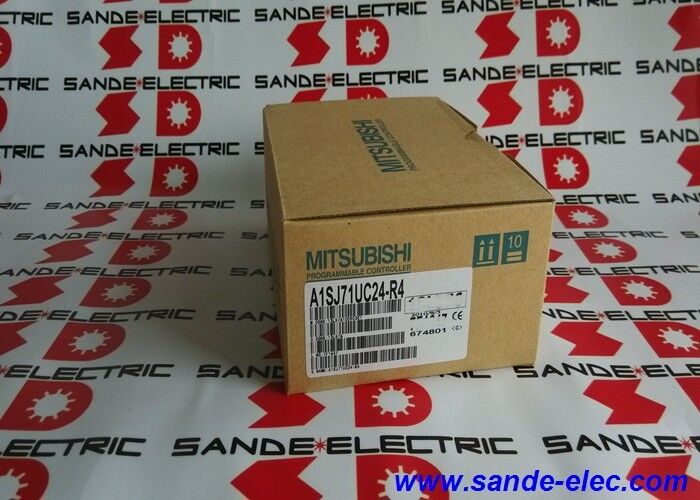

| Số mô hình | A1SJ71UC24-R4 |
A1SJ71UC24-R4 là một mô-đun liên kết máy tính cho nền tảng PLC MELSEC-A của Mitsubishi mô-đun thêm một kênh truyền thông hàng loạt RS-422 / RS-485 vào giá A-series.Nó cho phép CPU MELSEC-A trao đổi dữ liệu với các thiết bị bên ngoài: máy tính, thiết bị đầu cuối HMI, các PLC khác và các thiết bị thực địa thông minh giao tiếp qua các liên kết chuỗi RS-422 hoặc RS-485.
Mô-đun hỗ trợ cả chức năng liên kết máy tính và liên kết nhiều lần.cho phép máy tính đọc và ghi dữ liệu thiết bị PLC (đăng ký, liên lạc, bộ đếm thời gian, bộ đếm) sử dụng giao thức chuyên dụng của Mitsubishi.Multi-drop link cho phép một kênh truyền thông duy nhất phục vụ nhiều trạm nô lệ tối đa 32 địa chỉ trạm được hỗ trợ trên một phân đoạn RS-422/485.
Danh hiệu U trong A1SJ71UC24-R4 xác định phiên bản khả năng mở rộng. Ngoài chức năng liên kết máy tính tiêu chuẩn, UC24-R4 hỗ trợ truy cập vào các thiết bị được mở rộng bởi AnACPU, AnUCPU và A2US ((H) CPU,và truy cập vào các trạm mạng MELSECNET/10 khác thông qua CPU được kết nốiĐiều này làm cho nó tương thích với một loạt các loại CPU MELSEC-A rộng hơn so với cơ sở A1SJ71C24-R4.
| Parameter | Giá trị |
|---|---|
| Số phần | A1SJ71UC24-R4 |
| Giao diện | RS-422 / RS-485 (1 kênh) |
| Tỷ lệ Baud | 0.3 đến 19.2 kbps |
| Khoảng cách tối đa | 500 m |
| Địa chỉ trạm | 00 đến 31 |
| Kết nối | Khối đầu cuối 2 phần |
| Lắp đặt | Backplane / rack |
| Kích thước | 130 × 34,5 × 93,6 mm |
| Trọng lượng | 0.25 kg |
Khi A1SJ71UC24-R4 là trạm đầu tiên hoặc cuối cùng trên một phân đoạn bus RS-422/485, một điện trở đầu cuối phải được kết nối qua các cặp chênh lệch nhận và truyền.Giá trị chính xác phụ thuộc vào loại dây chuyền:
Điểm kết thúc bị thiếu hoặc đánh giá không chính xác gây ra lỗi truyền thông dữ liệu, đặc biệt là ở tốc độ baud cao hơn và đường cáp dài hơn.Tất cả các thiết bị trên cùng một phân đoạn RS-422/485 phải sử dụng cùng một tiêu chuẩn truyền thông không hỗ trợ trộn các thiết bị RS-422 và RS-485 trên một phân đoạn.
Số trạm được đặt bằng cách sử dụng các công tắc số trạm trên mặt mô-đun, với phạm vi hợp lệ từ 00 đến 31.
Q1: Sự khác biệt giữa A1SJ71UC24-R4 và A1SJ71C24-R4 là gì?
Cả hai đều là các mô-đun liên kết máy tính MELSEC-A với giao diện RS-422/RS-485 và cùng kích thước vật lý.AnUCPUĐối với các loại CPU ngoài phạm vi cơ bản của MELSEC-A, UC24-R4 là sự lựa chọn tương thích.
Q2: Có bao nhiêu thiết bị bên ngoài có thể kết nối với một A1SJ71UC24-R4?
Mô-đun hỗ trợ tối đa 32 địa chỉ trạm (00 đến 31) trên một phân đoạn RS-422/485 duy nhất trong cấu hình nhiều lần.số lượng thiết bị bị giới hạn bởi chiều dài cáp (tổng đoạn 500m), tốc độ baud được chọn và công suất tải đơn vị máy thu RS-485 của các thiết bị được kết nối.
Q3: A1SJ71UC24-R4 hỗ trợ các giao thức truyền tải nào?
Mô-đun hỗ trợ truyền full-duplex và half-duplex, bốn giao thức truyền thông chuyên dụng, chế độ không có giao thức cho truyền thông hàng loạt chung và chế độ hai chiều.Lựa chọn giao thức được thực hiện thông qua các công tắc trên mô-đunChế độ không giao thức cho phép đọc và ghi dữ liệu hàng loạt thô từ chương trình thang PLC, cho phép giao tiếp với các thiết bị không hỗ trợ giao thức chuyên dụng của Mitsubishi.
Q4: A1SJ71UC24-R4 có thể giao tiếp với các thiết bị của bên thứ ba sử dụng RS-485 không?
Vâng, sử dụng chế độ không có giao thức hoặc một biến thể giao thức tương thích. Đối với giao tiếp Modbus RTU cụ thể, biến thể A1SJ71UC24-R4-S2 là lựa chọn thích hợp. Nó thêm hỗ trợ Modbus RTU chuyên dụng.Các mô-đun cơ sở R4 sử dụng giao thức riêng của Mitsubishi hoặc không có giao thức chế độ cho tùy chỉnh trao đổi hàng loạt.
Q5: Điều gì nên được kiểm tra nếu mô-đun hiển thị lỗi liên lạc sau khi lắp đặt?
Kiểm tra rằng các kháng cự đầu cuối được lắp đặt ở trạm đầu tiên và cuối cùng trên phân đoạn bus RS-422/485 với giá trị kháng cự chính xác.Xác nhận tất cả các thiết bị trên phân đoạn được dây liên tục (tất cả RS-422 hoặc tất cả RS-485). Kiểm tra cài đặt số trạm phù hợp với các chỉ định địa chỉ được lập trình. Kiểm tra tấm chắn cáp chỉ được nối đất ở một đầu và chiều dài cáp không vượt quá 500m.
