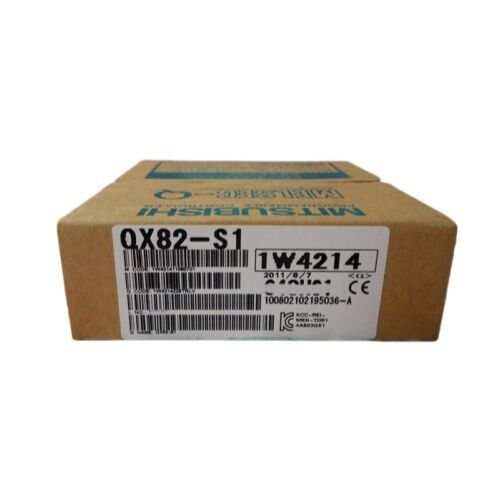

Mô-đun đầu vào kỹ thuật số Mitsubishi QX82-S1

Mô-đun đầu vào DC 24V 64 điểm đáng tin cậy cho hệ thống PLC MELSEC-Q

Mitsubishi QX82-S1 là một mật độ caoMô-đun đầu vào sốđược thiết kế choNền tảng điều khiển lập trình MELSEC-Q SeriesĐược xây dựng cho môi trường tự động hóa công nghiệp đòi hỏi thu thập tín hiệu ổn định và sử dụng không gian tủ hiệu quả, mô-đun này cung cấp64 điểm đầu vào số, hỗ trợTín hiệu đầu vào 24V DC, và phù hợp với các hệ thống điều khiển nơi xử lý đầu vào nhanh chóng và đáng tin cậy là điều cần thiết.

VớiThiết kế chung tiêu cực,32 điểm mỗi điểm chung, vàBộ kết nối 40 chân x 2giao diện, QX82-S1 phù hợp với điều khiển máy, bảng tự động hóa nhà máy và hệ thống PLC tích hợp cần quản lý một số lượng lớn tín hiệu đầu vào trường trong một dấu chân nhỏ gọn.

Được thiết kế để thu thập đầu vào ổn định trong các ứng dụng kiểm soát công nghiệp

Trong các dự án tự động hóa thực tế, các mô-đun đầu vào đóng một vai trò quan trọng trong việc nhận tín hiệu từ các nút bấm, công tắc giới hạn, cảm biến gần và các thiết bị trường khác.Chiếc QX82-S1 được chế tạo đặc biệt cho nhiệm vụ này., cung cấpĐiện áp đầu vào tiêu chuẩn 24V DCvàĐiện vào định số 4 mA, giúp duy trì nhận dạng tín hiệu nhất quán trên các thiết lập điều khiển công nghiệp tiêu chuẩn.

Mô-đun này cũng hỗ trợ chọnThời gian phản ứng đầu vào 0,1 / 0,2 / 0,4 / 0,6 / 1 ms, cho phép linh hoạt hơn khi phù hợp với hành vi mô-đun với các yêu cầu phản hồi của máy hoặc quy trình.Điều đó làm cho nó một sự lựa chọn phù hợp cho các hệ thống mà cả hai tốc độ và sự ổn định đầu vào vấn đề.

Đặc điểm chính của sản phẩm

• 64 điểm đầu vào sốcho công suất tín hiệu cao hơn trong một module

• Điện áp đầu vào tiêu chuẩn 24V DCcho các ứng dụng kiểm soát công nghiệp chung

• Điện vào định số 4 mAcho các yêu cầu phát hiện tín hiệu tiêu chuẩn

• Thời gian phản hồi có thể chọn: 0.1 / 0.2 / 0.4 / 0.6 / 1 ms

• Loại tiêu cực chung, với32 điểm / chung

• Bộ kết nối 40 chân x 2cho kết nối module

• Phân cách máy photocouplercho cách điện nội bộ

• Độ bảo vệ IP2Xtheo danh sách đặc điểm kỹ thuật chính thức

Tại sao chọn Mitsubishi QX82-S1

Đối với người dùng xây dựng hoặc duy trì các hệ thống PLC MELSEC-Q, QX82-S1 cung cấp một sự kết hợp thực tếsố điểm cao,tùy chọn cài đặt phản ứng nhanh, vàtương thích nền tảng Mitsubishi Electric đáng tin cậyNó đặc biệt hữu ích trong các ứng dụng nơi không gian bảng điều khiển bị giới hạn nhưng nhiều kênh đầu vào kỹ thuật số được yêu cầu.

Vì nó là một phần của gia đình MELSEC-Q, mô-đun phù hợp tự nhiên với kiến trúc tự động hóa Mitsubishi hiện có và hỗ trợ thiết kế hệ thống PLC tiêu chuẩn,giúp giảm sự phức tạp của tích hợp cho các kỹ sư điều khiển, đội bảo trì, và thợ máy.

Các ứng dụng điển hình

Mô-đun đầu vào kỹ thuật số Mitsubishi QX82-S1 thường được sử dụng trong:

• Hệ thống tự động hóa nhà máy dựa trên PLC

• Máy đóng gói và lắp ráp

• Dây vận chuyển và dây chuyền xử lý vật liệu

• Thu thập tín hiệu cảm biến trong các tấm công nghiệp

• Dự án cải tiến thiết bị và bảo trì Mitsubishi Q Series

Các trường hợp sử dụng này phù hợp với vị trí chính thức của mô-đun như mộtĐơn vị đầu vào DC 64 điểmcho các bộ điều khiển lập trình MELSEC-Q.

Thông số kỹ thuật

Tất cả các thông số kỹ thuật trên đều dựa trên trang sản phẩm chính thức của Mitsubishi Electric và tài liệu tham khảo hướng dẫn sử dụng.

Câu hỏi thường gặp

Q1: Mitsubishi QX82-S1 được sử dụng để làm gì?
A:QX82-S1 là một mô-đun đầu vào kỹ thuật số 64 điểm được sử dụng trong các hệ thống PLC Mitsubishi MELSEC-Q để nhận tín hiệu đầu vào trường DC 24V từ các thiết bị như công tắc, cảm biến và các liên lạc điều khiển.

Q2: QX82-S1 là một mô-đun đầu vào hay mô-đun đầu ra?
A:Đó là mộtMô-đun đầu vào sốMitsubishi liệt kê nó là một đơn vị đầu vào DC trong loạt MELSEC-Q.

Q3: QX82-S1 có bao nhiêu điểm đầu vào?
A:Mô-đun cung cấp64 điểm đầu vào, làm cho nó phù hợp với các hệ thống cần mật độ đầu vào cao hơn trong một khe cắm PLC duy nhất.

Q4: QX82-S1 hỗ trợ điện áp đầu vào nào?
A:Điện áp đầu vào tiêu chuẩn là24 V DC, với dòng điện đầu vào định số là4 mAtheo thông số kỹ thuật chính thức của Mitsubishi.

Q5: Thời gian phản hồi có thể điều chỉnh trên QX82-S1 không?
A:Thời gian phản hồi đầu vào có thể được thiết lập để0.1, 0.2, 0.4, 0.6, hoặc 1 ms, tùy thuộc vào các yêu cầu ứng dụng.
