SDU1 làm gì trong Kiến trúc FANUC

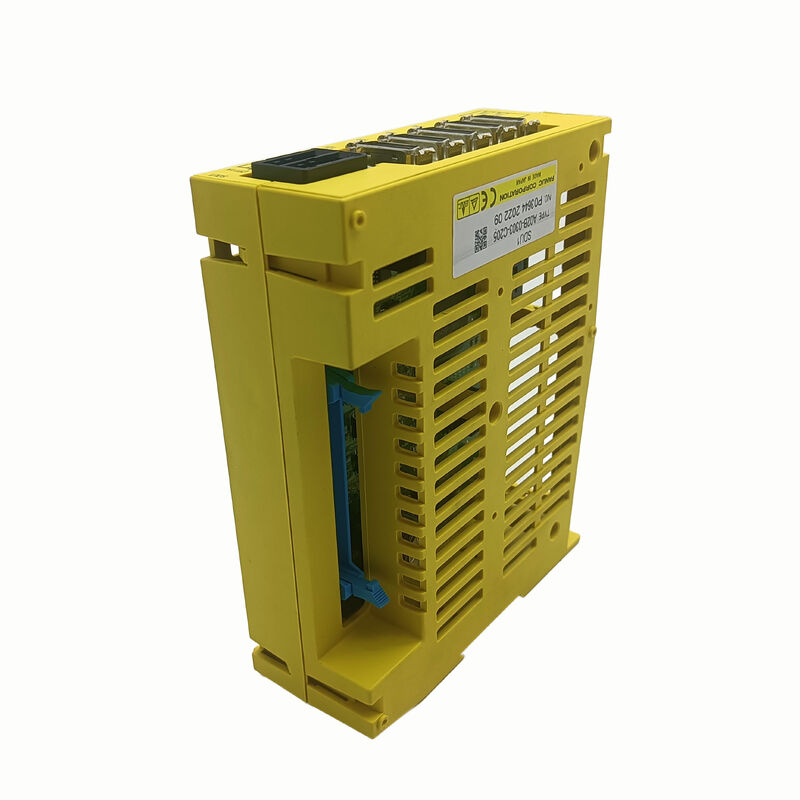

A02B-0303-C205 là SDU1 Basic — một thiết bị Giao diện Máy dò Riêng biệt kết nối các máy dò vị trí bên ngoài (cân tuyến tính, bộ mã hóa quay được gắn trên cấu trúc máy chứ không phải trục động cơ servo) với FANUC CNC thông qua bus nối tiếp cáp quang FSSB. Trên máy công cụ CNC có điều khiển vị trí vòng kín hoàn toàn, máy dò được gắn vào bàn máy hoặc đai ốc vít bi, phản hồi vị trí trục thực tế độc lập với bộ mã hóa của mô tơ servo. Thao tác này sẽ đóng vòng vị trí tại điểm làm việc cơ học, loại bỏ lỗi do lệch bước vít me bi, giãn nở nhiệt và tuân thủ cơ học giữa động cơ và bàn máy.

A02B-0303-C205 nhận tín hiệu từ tối đa bốn máy dò riêng biệt và truyền dữ liệu vị trí đến CNC qua FSSB — cùng một bus quang mà bộ khuếch đại servo FSSB của FANUC sử dụng. SDU1 kết nối vào chuỗi FSSB cùng với các bộ khuếch đại và CNC quản lý tất cả phản hồi vị trí thông qua mạng quang tốc độ cao duy nhất này.

Thông số kỹ thuật chính

Công suất 4 trục trong một mô-đun

SDU1 Basic xử lý bốn kênh máy dò từ một mô-đun duy nhất - bốn kết nối máy dò riêng biệt trả lại dữ liệu vị trí cho CNC cùng một lúc. Đối với một trung tâm gia công có phản hồi tỷ lệ riêng biệt trên cả bốn trục tuyến tính chính (X, Y, Z, B), một A02B-0303-C205 duy nhất bao phủ toàn bộ hệ thống định vị vòng kín. Đối với các máy yêu cầu nhiều hơn bốn trục dò riêng biệt, chuỗi đơn vị SDU1 bổ sung vào mạng FSSB.

Lựa chọn — Yêu cầu số bộ phận chính xác

Dòng A02B-0303 bao gồm các biến thể SDU khác nhau. Xác nhận cụ thể A02B-0303-C205 từ nhãn của mô-đun đã cài đặt — số bộ phận liền kề có thể khác nhau về số trục, phiên bản giao diện hoặc vai trò chức năng. Bộ tham số trục và cấu hình FSSB của CNC được xây dựng xung quanh biến thể SDU cụ thể; việc thay thế một hậu tố khác sẽ gây ra lỗi giao tiếp hoặc cấu hình trục.

Câu hỏi thường gặp

Câu hỏi 1: SDU1 làm gì mà bộ mã hóa mô tơ servo không làm được?

Bộ mã hóa mô tơ servo cung cấp phản hồi vị trí từ trục động cơ — thích hợp cho điều khiển nửa kín. Bộ dò riêng biệt phản hồi vị trí trục thực tại bàn máy hoặc đai ốc vít bi, đóng vòng lặp tại điểm làm việc cơ khí. Điều này giúp loại bỏ lỗi định vị do lệch bước vít bi, giãn nở nhiệt và tuân thủ cơ học. A02B-0303-C205 là bộ giao diện FSSB kết nối các máy dò riêng biệt này với CNC.

Câu 2: Những thế hệ FANUC CNC nào tương thích?

SDU1 Basic sử dụng giao diện cáp quang FSSB, giúp nó tương thích với các bộ điều khiển dòng i-FANUC hỗ trợ FSSB: Series 30i, 31i, 32i, 16i, 18i và 160-MC. Nó không tương thích với các thế hệ CNC trước đó sử dụng kiến ​​trúc truyền thông servo không phải FSSB.

Câu 3: Có bao nhiêu bộ SDU1 có thể kết nối trên một hệ thống CNC FANUC?

Nhiều thiết bị SDU1 có thể kết nối vào mạng FSSB cùng với bộ khuếch đại servo. Một A02B-0303-C205 cung cấp bốn kênh dò. Đối với hơn bốn trục dò riêng biệt, các mô-đun SDU1 bổ sung sẽ mở rộng hệ thống. Bộ tham số trục FSSB của CNC phải phản ánh cấu trúc liên kết chuỗi hoàn chỉnh.

Câu hỏi 4: Việc thay thế A02B-0303-C205 có yêu cầu thay đổi thông số CNC không?

Đối với sự thay thế tương tự ở cùng một vị trí chuỗi FSSB, các tham số cấu trúc liên kết CNC FSSB hiện có bao gồm việc thay thế mà không thay đổi. Nếu cấu trúc liên kết dây chuyền được sửa đổi hoặc bộ phận thay thế có cấu hình trục khác, thì việc gán trục FSSB và các tham số giao diện máy dò của CNC phải được xem xét trước khi đưa vào hoạt động trở lại.

Câu 5: Nguồn A02B-0303-C205 ở đâu?

Thông qua thị trường hậu mãi FANUC i-series — các đại lý và chuyên gia sửa chữa phụ tùng CNC của FANUC. Trao đổi và kiểm tra tình trạng sẵn có dư thừa. Xác nhận cụ thể A02B-0303-C205. Đối với các máy quan trọng trong sản xuất có điều khiển vòng kín máy dò riêng biệt, việc giữ một máy dự phòng đã được xác minh sẽ giảm thiểu thời gian phục hồi — lỗi SDU1 sẽ vô hiệu hóa phản hồi máy dò riêng biệt trên cả bốn trục được kết nối cùng một lúc.
