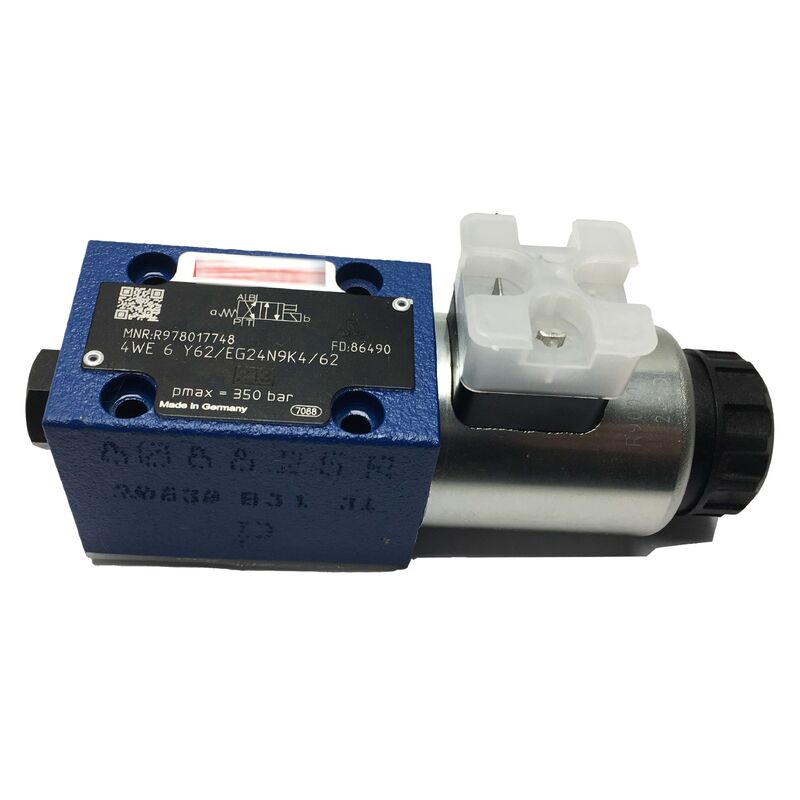

R978017748 Rexroth Hydraulic Directional Valve 4WE6Y62/EG24N9K4/62 Đúng mới
Tổng quan sản phẩm
CácRexroth R978017748là một van cuộn hướng hoạt động trực tiếp trong loạt WE6 ‡ gia đình được sử dụng rộng rãi nhất của Rexroth van điều khiển hướng thủy lực cho các ứng dụng công nghiệp.Với kích thước NG6 (D03) với một điện điện đồng 24V và hồi hồi mùa xuân, 4WE6Y6X/EG24N9K4/62 được cấu hình để chuyển đổi 4/2-way với hình học cuộn ký hiệu Y.
Nó điều khiển hướng dòng chảy dầu thủy lực và chuyển mạch trong các đơn vị điện thủy lực công nghiệp, máy công cụ, hệ thống báo chí,và máy móc sản xuất bất cứ khi nào một tín hiệu DC 24V từ một thẻ đầu ra PLC cần chuyển trực tiếp vào xi lanh hoặc động cơ thủy lực.
R978017748 đặc biệt cung cấp chức năng 4/2-way (biểu tượng Y), trong đó trạng thái không năng lượng kết nối P đến B và A đến T, và trạng thái năng lượng đảo ngược P đến A và B đến T.Cấu hình này được sử dụng rộng rãi khi một xi lanh phải mặc định đến một vị trí cuối khi mất điện, với kích hoạt tích cực đến vị trí ngược lại khi được lệnh.
Với dòng chảy 60 LPM và áp suất tối đa 350 bar, van phục vụ toàn bộ phạm vi hoạt động của các mạch thủy lực công nghiệp tiêu chuẩn.Việc ghi đè tay ẩn cho phép các nhà khai thác để tự động chuyển cuộn van trong quá trình đưa vào hoạt động, chẩn đoán lỗi, hoặc thiết lập máy mà không áp dụng điện áp điện cực.
Các thông số kỹ thuật chính
| Parameter |
Giá trị |
| Mã van |
4WE6Y6X/EG24N9K4/62 |
| Chức năng |
4/2-way, mùa xuân trở lại |
| Kích thước danh nghĩa |
NG6 (D03) |
| Điện áp điện cực |
24V DC |
| Năng lượng điện tử |
30W |
| Dòng chảy tối đa |
60 LPM |
| Áp suất tối đa |
350 bar (5,076 PSI) |
| Bỏ qua thủ công |
Lưu trữ |
| Bộ kết nối |
3 cực (EN 175301-803) |
| Tiêu chuẩn gắn |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Nhà ở |
Sắt đúc |
| Hạt |
NBR |
| Nhiệt độ hoạt động |
-15 đến +80°C |
| Trọng lượng |
1.44 kg |
Biểu tượng cuộn dây Y ∆ chức năng mạch
Trong quy ước đặt tên WE6 của Rexroth, chữ cái sau "WE6" mô tả biểu tượng thủy lực của cuộn cấu hình đường trong cả hai trạng thái năng lượng và mất năng lượng.Biểu tượng Y chỉ ra một sự sắp xếp cụ thể phổ biến trong các mạch hoạt động đơn và các ứng dụng chuyển động trở lại:
- Trạng thái khử năng lượng (trở lại mùa xuân, điện điện tắt):P → B, A → T ?? Áp suất thủy lực từ nguồn cung cấp (P) được hướng đến đầu ra cổng B, trong khi cổng A thoát trở lại bể (T).
- Trạng thái năng lượng (tấm điện tử bật):P → A, B → T ?? Áp dụng 24V DC cho điện điện đảo ngược đường dòng chảy: P cung cấp cho A, B thoát ra T.
Cấu hình cuộn Y này được xác định rộng rãi khi các yêu cầu về vị trí an toàn không bị hỏng phù hợp với hướng quay lại của lò xo, ví dụ, công cụ mở khóa khi mất điện trong máy công cụ,hoặc kéo lại động cơ như là điều kiện an toàn trong máy ép và máy hình thành.
D03 (NG6) Giao diện lắp đặt
Giao diện lắp đặt NG6 / D03 là mô hình lắp đặt tấm phụ được chuẩn hóa rộng rãi nhất cho van hướng kích thước 6 trong thủy lực công nghiệp.và vị trí pin định vị xuất hiện theo bốn tiêu chuẩn khác nhau: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 và NFPA-D03.
Tiết sau /62 trên mã đặt hàng van chỉ ra rằng thân van có lỗ kim định vị ở vị trí ISO 4401.Sự khác biệt này quan trọng khi chỉ định một van thay thế cho một bộ sưu tập hiện cóKiểm tra xem tấm phụ được lắp đặt có có chân định vị không; nếu có, thì yêu cầu hậu tố /62 hoặc tương đương.
Xây dựng điện tử đinh ướt
Dòng WE6 sử dụng cấu trúc điện ốc ướt (đắm dầu).sử dụng chất lỏng thủy lực để bôi trơn và làm mátĐiều này loại bỏ niêm phong vòng O riêng biệt mà sẽ được yêu cầu cho một thiết kế khô-pin, giảm điểm rò rỉ tiềm năng.
Bộ cuộn điện xoắn có thể tháo rời mà không cần ngắt van khỏi tấm phụ và không giải phóng áp suất thủy lực từ mạch.Vỏ cuộn dây chuyền trượt ra khỏi cơ thể điện điện sau khi giải phóng các cuộn dây chuyền giữ hạt, cho phép thay thế cuộn dây in-situ một lợi thế bảo trì đáng kể trong các vị trí đa dạng hạn chế.
Câu hỏi thường gặp
Câu 1: Hậu tố của van là /62. Điều này có ý nghĩa gì và nó ảnh hưởng đến khả năng tương thích của tấm phụ?
Hậu tố /62 chỉ định một cấu hình lỗ kim định vị cụ thể cho giao diện van-subplate, tương ứng với tiêu chuẩn ISO 4401 với kim định vị.Nếu tấm phụ của bạn có một chân vị trí được cài đặt, bạn phải sử dụng một van với hậu tố lỗ định vị phù hợp. không phù hợp cấu hình chân định vị sẽ ngăn chặn van ngồi đúng vào mặt subplate,dẫn đến tổn thương niêm phong và rò rỉ bên ngoài.
Câu 2: van này có một điều khiển bằng tay ẩn.
Việc thay thế bằng tay ẩn là một bộ điều khiển đẩy-pin được nhúng vào đầu điện cực của thân van, có thể truy cập bằng một công cụ nhỏ (thường là một phím hex 3mm hoặc công cụ thay thế chuyên dụng).Nhấn chân vào bên trong bằng tay di chuyển cuộnThiết kế ẩn ngăn ngừa việc kích hoạt bằng tay vô tình trong hoạt động bình thường.
Câu 3: Dòng chảy tối đa được liệt kê là 60 LPM. Van có thể xử lý dòng chảy tạm thời cao hơn mà không bị hỏng?
Chỉ số 60 LPM là dòng chảy hoạt động liên tục tối đa, không phải là ngưỡng thiệt hại tuyệt đối.dòng chảy duy trì đáng kể trên mức này tăng lực thủy lực trên cuộnĐối với các mạch hoạt động thường xuyên trên 60 LPM, nên chỉ định kích thước van lớn hơn.
Q4: Các chất lỏng thủy lực nào tương thích với các niêm phong NBR của van này?
Các niêm phong NBR (nhựa nitrile butadiene) tương thích với dầu thủy lực dựa trên khoáng chất tiêu chuẩn (ISO VG 46 và ISO VG 68 là phổ biến nhất).Các con dấu NBR không tương thích với các chất lỏng ester phốtfat (kháng cháy)Đối với các hệ thống sử dụng chất lỏng chống cháy, Rexroth cung cấp các biến thể WE6 với thông số kỹ thuật niêm phong FKM (Viton).
Q5: Điện điện được định giá ở 30W và 24V DC. Vòng cuộn có sự bảo vệ nào chống lại các đà điện áp?
Thông số kỹ thuật cuộn dây /EG24N9K4 chỉ ra một cuộn dây được thiết kế với một diode ức chế tích hợp (phần "K4" cho nguồn cung cấp DC 24V. Khi đầu ra PLC tắt điện điện,trường từ sụp đổ tạo ra một đợt tăng điện áp EMF ngượcĐèn dẫn điện ngắt tích hợp sẽ giữ được mức độ an toàn, bảo vệ bộ bán dẫn đầu ra PLC và các thiết bị điện tử xung quanh.
