1606-XLS960E-3 AB Ứng dụng điện 1606XLS960E3 Nhà máy mới được niêm phong

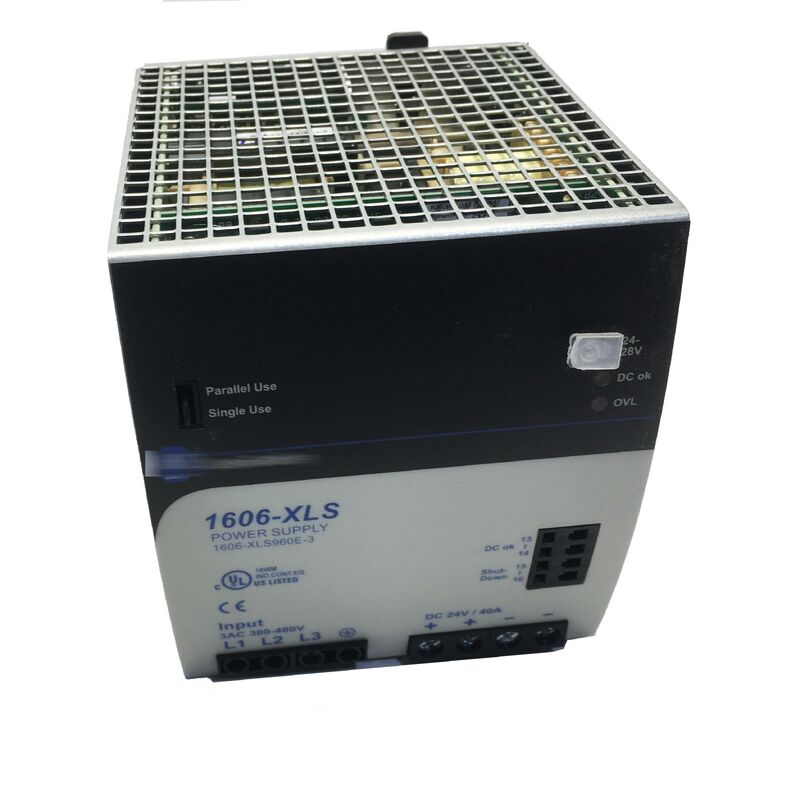

Allen-Bradley 1606-XLS960E-3
Nguồn điện hiệu suất ba giai đoạn 960 W, đầu ra DC 24-28V
Tổng quan sản phẩm
Các1606-XLS960E-3là mộtnguồn cung cấp năng lượng chế độ chuyển đổi ba giai đoạnđược thiết kế để cung cấp24-28V đầu ra DCở tối đa960 WLượng sản xuất danh nghĩa của nó là24 VDCvới dòng điện đầu ra bình thường là40A, và nó được thiết kế cho380-480V AC đầu vào ba pha.
Trong các hệ thống điều khiển công nghiệp thực tế, điều này làm cho nó trở thành một ứng cử viên mạnh mẽ để cung cấp năng lượng cho tải trọng 24VDC dày đặc từ một nguồn cung cấp đường ray DIN duy nhất thay vì chia tải trên nhiều đơn vị nhỏ hơn.Mô hình này nằm trongHiệu suất 1606-XLSgia đình, có hiệu suất cao, dự trữ điện, điều khiển điện áp đầu ra từ xa, một liên lạc tiếp xúc DC-OK, và ghi dữ liệu nội bộ để khắc phục sự cố.
Nó cũng hỗ trợ hoạt động toàn năng từ-25°C đến +60°C, làm cho nó phù hợp với môi trường tủ khắc nghiệt hơn nơi có vấn đề về không gian đầu nhiệt.
Thông số kỹ thuật
| Parameter |
Giá trị |
| Số phần |
1606-XLS960E-3 |
| Thương hiệu |
Allen-Bradley |
| Loại sản phẩm |
Cung cấp năng lượng chế độ chuyển đổi |
| Loại đầu vào |
3 AC 380-480V |
| Điện áp đầu ra |
24-28V DC |
| Điện áp đầu ra danh nghĩa |
24V DC |
| Điện lượng đầu ra |
40A @ 24V DC |
| Năng lượng đầu ra |
960W |
| Dự trữ điện |
50% |
| Khả năng dự trữ |
60A @ 24V DC |
| Hiệu quả |
940,6% điển hình |
| Thời gian chờ |
32 ms |
| DC OK Relay Contact |
Vâng. |
| Lắp đặt đường ray |
Vâng. |
| Xếp hạng bảo vệ |
IP20 |
| Chiều rộng × Chiều cao × Độ sâu |
125 × 124 × 127 mm |
Ứng dụng
Các1606-XLS960E-3là lý tưởng choPhân phối công suất điều khiển 24VDCtrong các tủ công nghiệp lớn hơn, đặc biệt là khi nhiều kệ PLC, đảo I / O, relé, cảm biến, thiết bị liên lạc và các thành phần an toàn phải được cung cấp năng lượng từ một nguồn cấp tập trung.
Với960Wcó sẵn và một40A đầu ra danh nghĩa, nó phù hợp với các ứng dụng như dây chuyền đóng gói tự động, hệ thống vận chuyển, trượt quy trình, hệ thống xử lý vật liệu và bảng điều khiển máy lớn.Nó cũng là một lựa chọn thực tế trong các hệ thống được hưởng lợi từchia sẻ dòng điện song song,dự trữ điện, vàCác đặc điểm chẩn đoán.
Trong công việc nâng cấp, nó có thể làm giảm sự phức tạp của tủ bằng cách thay thế nhiều nguồn cung cấp 24V nhỏ hơn bằng một đơn vị công suất cao hơn, với điều kiện tổng tải, dây chuyền,và điều kiện nhiệt được kiểm tra cẩn thận.
Hướng dẫn thay thế
Khi thay thế một nguồn cung cấp điện 24V hiện có bằng1606-XLS960E-3, bắt đầu bằng cách kiểm tranguồn đầu vào, bởi vì mô hình này được xây dựng choba pha 380-480V ACthay vì đầu vào một pha.
Sau đó xác nhậnTổng dòng tải 24V, bao gồm cả các đỉnh khởi động, bởi vì nguồn cung được đánh giá là40A danh nghĩavới thêmNăng lượng dự trữcũng xem xét không gian bảng điều khiển, cáp nhập, và nhiệt độ môi trường xung quanh.
Đơn vị này được gắn trên đường ray DIN,IP20được đánh giá, và được thiết kế để lắp đặt tủ. Sau khi thay thế, xác minh thiết lập điện áp đầu ra, DC-OK hành vi, và nhiệt độ tăng dưới tải trọng hoạt động bình thường. Trong tủ mật độ cao,xác nhận rằng tải tích hợp vẫn nằm trong phạm vi nhiệt độ hoạt động và nhiệt độ hoạt động được công bố của đơn vị.
Câu hỏi thường gặp
Q1: Vai trò chính của 1606-XLS960E-3 là gì?
Đó là mộtNguồn cung cấp điện công nghiệp ba pha 960Wmà chuyển đổi380-480V ACvào một quy định24-28V DCđầu ra cho tải hệ thống điều khiển.
Q2: Nó cung cấp lượng điện đầu ra bao nhiêu?
Năng lượng định số của nó là40A ở 24V DC, và nó cũng liệt kêLượng dự trữ 60A ở 24V DCcho hỗ trợ ngắn hạn.
Q3: Nó có phù hợp với việc lắp đặt đường ray DIN không?
Đúng, đơn vị được mô tả là mộtDIN đường sắt nguồn cung cấp điện, và các đặc điểm kỹ thuật rõ ràng cho thấy rằngLắp đặt đường ray là có thể.
Q4: Điều gì làm cho mô hình này phù hợp với các bảng điều khiển lớn hơn?
Sự kết hợp của960W đầu ra,Dòng điện 40A,hiệu quả cao,dự trữ điện, vàCác đặc điểm chẩn đoánlàm cho nó phù hợp với các nhiệm vụ phân phối 24VDC lớn hơn, nơi nhiều thành phần điều khiển chia sẻ một nguồn cung cấp.
Q5: Điều gì nên được kiểm tra trước khi sử dụng nó làm thay thế?
Kiểm traGiai đoạn đầu vào và điện áp, tổng cộngTrọng lượng 24VDC, không gian lắp đặt, và nhiệt độ tủ.ba pha 380-480V AChệ thống, vì vậy nó không nên được coi là một sự thay thế cho một nguồn cung cấp nhỏ hơn hoặc một pha mà không kiểm tra ứng dụng đầy đủ.
