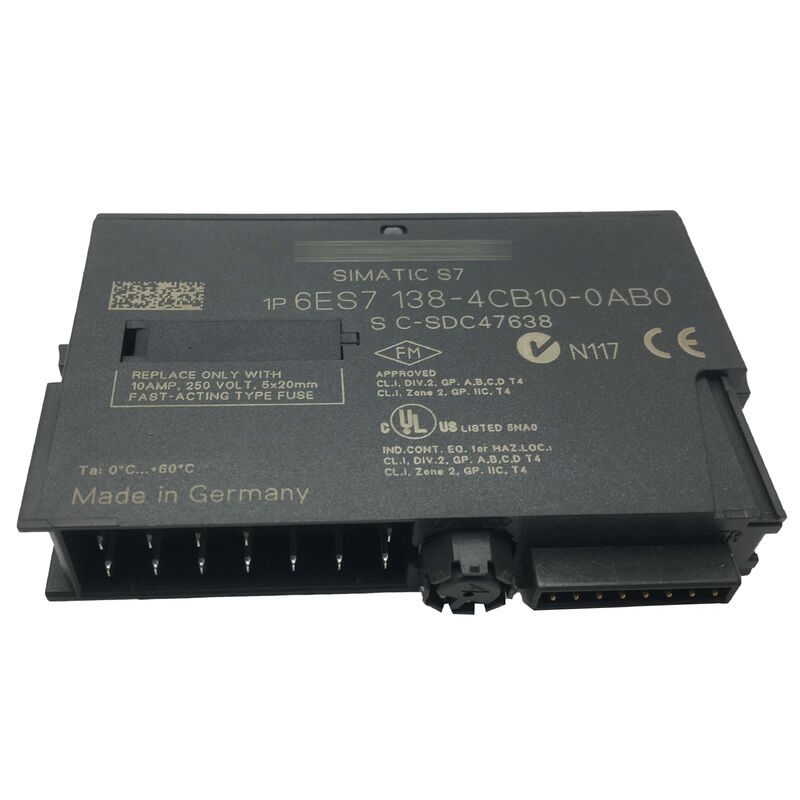

6ES7138-4CB10-0AB0 Mô-đun nguồn Simatic S7 ET 200S 6ES71384CB100AB0 Mới Nguyên Bản

6ES7138-4CB10-0AB0 là mô-đun điện PM-E cho các hệ thống I/O phân tán của Siemens ET200S. Trong một trạm ET200S,Mô-đun PM-E phục vụ như một nền tảng điện thay vì một thành phần xử lý dữ liệu.

Nó cung cấp điện áp tải cho các mô-đun điện tử trong nhóm điện áp của nó và cung cấp giám sát điện áp liên tục.Tất cả các đầu ra và tín hiệu điều khiển được gửi đến các thiết bị trường phụ thuộc vào PM-E cung cấp ổn định, kiểm soát năng lượng.

Mô-đun này cung cấp tính linh hoạt đặc biệt với phạm vi điện áp rộng, xử lý điện áp tải DC từ 24 đến 48V và điện áp tải AC từ 24V đến 120V lên đến 230V.Điều này loại bỏ sự cần thiết của nhiều biến thể mô-đun năng lượng trên các phần hệ thống khác nhau.

Lưu ý:Sản phẩm này đã ngừng sản xuất. Siemens hiện đang sản xuất 6ES7138-4CB11-0AB0 để thay thế trực tiếp.nhưng bảo trì đòi hỏi phải mua mô-đun ban đầu vì người kế nhiệm có thể không tương thích với tất cả các cấu hình.

PM-E liên tục theo dõi điện áp cung cấp trên toàn bộ nhóm điện áp của nó.mô-đun ngay lập tức phát hiện và báo cáo lỗi ở cấp phần cứng mà không cần chờ cho cuộc thăm dò CPU.

Thông tin chẩn đoán đi qua hai con đường đồng thời:

• Các chỉ số LED trên mô-đun cung cấp trạng thái trực quan ngay lập tức màu xanh lá cây cho hoạt động bình thường, màu đỏ cho các điều kiện lỗi
• Thông tin trạng thái nhập vào hình ảnh quy trình PROFIBUS DP và đến chương trình PLC cho đầu ra báo động, khởi động trạng thái an toàn hoặc các sự kiện SCADA

Bảo vệ mạch ngắn sử dụng một bộ an toàn hơi nhanh có thể thay thế mở ra trong các mạch ngắn đầu ra để bảo vệ dây điện hạ lưu và bản thân mô-đun.Các mô-đun cũng bao gồm bảo vệ cực ngược để ngăn ngừa thiệt hại từ không chính xác dây điện DC cung cấp.

Trong một trạm ET200S, mô-đun PM-E xác định sự bắt đầu của một nhóm điện áp.

Nhiều mô-đun PM-E trong cùng một trạm tạo ra các nhóm điện áp độc lập, cho phép điện áp cung cấp khác nhau cho các phần khác nhau trong khi chia sẻ cùng một kết nối DP PROFIBUS và địa chỉ CPU.

Kiến trúc này cho phép một trạm đầu ET200S duy nhất phục vụ các thiết bị thực địa với các yêu cầu điện áp khác nhau, ví dụ, các bộ tiếp xúc AC 230V trong một nhóm điện áp và các điện điện 24V DC trong nhóm điện áp khác.

Chiều rộng đầu cuối nhỏ gọn 15 mm của 6ES7138-4CB10-0AB0 duy trì ranh giới nhóm điện áp hẹp trên đường ray lắp đặt.

Đèn đèn LED màu đỏ chỉ ra lỗi trong nhóm điện áp, thường là mất điện áp cung cấp, an toàn bị thổi, hoặc điện áp giảm xuống dưới ngưỡng giám sát.Đầu tiên kiểm tra điện áp cung cấp tải tại các đầu cuối PM-ENếu đúng, hãy kiểm tra bộ an toàn có thể thay thế. Nếu cả hai đều nguyên vẹn, mô-đun có thể bị lỗi.

Trong hầu hết các trường hợp, có ∙ -4CB11-0AB0 được thiết kế như một thay thế trực tiếp.xác minh phiên bản firmware cụ thể của module giao diện ET200S và bất kỳ cài đặt cấu hình nào trong STEP 7 trước khi thay thế, vì một số cấu hình có thể yêu cầu cập nhật tham số.

Chức năng sao lưu cho phép trạm ET200S duy trì trạng thái đầu ra cuối cùng khi CPU PLC chuyển sang chế độ STOP hoặc giao tiếp bị gián đoạn.Điều này ngăn chặn thay đổi đầu ra không mong muốn trong thời gian CPU dừng lại mà có thể gây ra máy hoặc các vấn đề quy trình.

Một bộ an toàn mở ngay lập tức cho thấy một mạch ngắn liên tục ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơ ơKhông thay thế bộ bảo hiểm một lần nữa mà không xác định và xóa lỗi- Tháo dây điện và kiểm tra từng mạch riêng lẻ để xác định vị trí ngắn.

Mô-đun này được thiết kế cho các trạm ET200S dựa trên PROFIBUS DP. Trạm PROFINET ET200S sử dụng các loại module giao diện khác nhau.Xác nhận giao thức liên lạc của trạm đầu ET200S trước khi trộn các mô-đun điện từ các biến thể khác nhau, vì bối cảnh cấu hình hệ thống khác nhau.
