| Nguồn gốc | Singapore |
| Hàng hiệu | AB |
| Chứng nhận | CE RoHS |
| Số mô hình | 5069-OBV8S |
Số danh mục:5069-OBV8S
Nhà sản xuất:Rockwell Automation / Allen-Bradley
Nhóm sản phẩm:Compact 5000 I/O
Loại module:Khả năng thiết lập đầu ra kỹ thuật số an toàn (Sourcing hoặc Bipolar)
Các kênh:8
Điện áp đầu ra:24V DC (khu vực 17,5-32V DC)
Xếp hạng an toàn:SIL CL3 / PLe / Nhóm 4

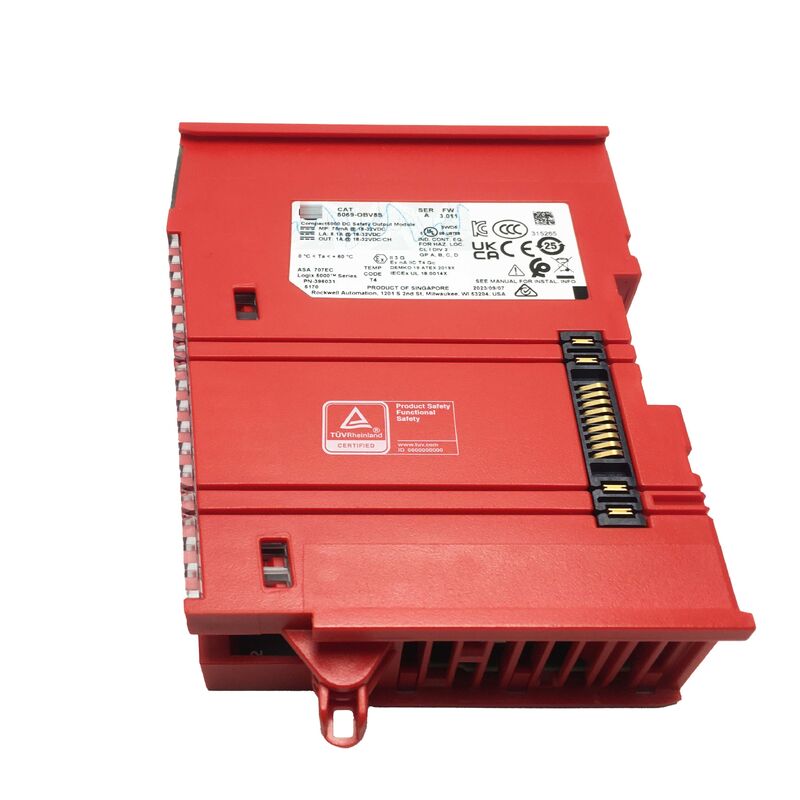

5069-OBV8S là một mô-đun đầu ra kỹ thuật số an toàn có thể cấu hình 8 kênh từ gia đình I / O Compact 5000 của Allen-Bradley. Nó cung cấp đầu ra nguồn điện đồng 24V được chứng nhận với Mức độ toàn vẹn an toàn CL3,Mức hiệu suất e (PLe), và hạng mục 4 là cấp độ cao nhất của xếp hạng an toàn chức năng cho tự động hóa công nghiệp.
Mô-đun này được thiết kế cho các ứng dụng trong đó bảo vệ máy, đầu ra khóa an toàn và chức năng dừng được kiểm soát đòi hỏi đầu ra được chứng nhận an toàn với phát hiện lỗi tích hợp.
Mô-đun hoạt động như I/O địa phương trong hệ thống CompactLogix 5380, Compact GuardLogix 5380 hoặc CompactLogix 5480 và hoạt động như I/O phân tán qua EtherNet/IP cho CompactLogix 5380,Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 và GuardLogix 5580 bộ điều khiển.
Loại đầu ra có thể cấu hình được sourcing hoặc bipolar chứa một loạt các yêu cầu dây điện thiết bị thực địa mà không yêu cầu các biến thể mô-đun khác nhau cho các ứng dụng khác nhau.
Với tốc độ 1 amp cho mỗi kênh, mô-đun điều khiển tải trọng điển hình trong các ứng dụng an toàn máy: cuộn dây relé an toàn, mạch bật rèm ánh sáng, điện áp van và tín hiệu bật động cơ.Tám kênh độc lập trong một mô-đun mỏng duy nhất cung cấp công suất đầu ra đáng kể trong khi tiết kiệm không gian bảng điều khiển và khung gầm.
| Parameter | Giá trị |
|---|---|
| Số danh mục | 5069-OBV8S |
| Nhà sản xuất | Rockwell Automation / Allen-Bradley |
| Các kênh đầu ra | 8 |
| Phạm vi điện áp đầu ra | 17.5 - 32V DC (tỷ lệ danh nghĩa 24V DC) |
| Điện xuất | 1 A mỗi kênh |
| Loại đầu ra | Nguồn hoặc Bipolar (có thể cấu hình) |
| Xếp hạng an toàn | SIL CL3 / PLe / Nhóm 4 |
| Thời gian phản ứng an toàn | 4.5 ms |
| Min. Output Pulse Width | 400 μs |
| Tiêu thụ năng lượng | 6.5 W |
| Lắp đặt | DIN Rail |
| Nhiệt độ hoạt động. (Horizontal) | 0 - 60°C (32 - 140°F) |
| Nhiệt độ hoạt động (chẳng) | 0 - 50°C (32 - 122°F) |
| Kích thước | 1440,57 mm L × 22 mm W × 105,42 mm H |
| Trọng lượng | khoảng 175 g |
| Các bộ điều khiển tương thích | Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
Mức độ toàn vẹn an toàn 3 (SIL 3) là xếp hạng an toàn cao nhất được xác định trong IEC 62061 cho an toàn máy móc. Nó tương ứng với xác suất hỏng nguy hiểm mỗi giờ trong phạm vi 10−8 đến 10−7.Nói một cách đơn giản., là mức yêu cầu cho các chức năng an toàn phải hoạt động đáng tin cậy khi đối mặt với những thiệt hại nghiêm trọng tiềm ẩn.
Mức hiệu suất e (PLe) và hạng 4 là các chỉ định tương đương từ ISO 13849-1.
Category 4 requires that a single fault does not lead to loss of the safety function and that the fault is detected before the next safety demand is made — or at least before the next normal machine cycle.
5069-OBV8S đạt được các xếp hạng này thông qua kiến trúc đầu ra hai kênh và chẩn đoán tích hợp toàn diện.
Mô-đun liên tục theo dõi đầu ra của nó để mất điện trường, không có điều kiện tải, mạch ngắn, quá tải và nhiệt độ quá cao.Bảo vệ điện áp ngược và bảo vệ điện áp quá cao được xây dựng trong phần cứngNhững chẩn đoán này hoạt động độc lập với chương trình an toàn, cung cấp một mạng lưới an toàn cấp phần cứng bên dưới logic phần mềm.
Danh hiệu "có thể cấu hình" trong tên đầy đủ của mô-đun đề cập đến loại điện đầu ra có thể chọn.Nguồn xuất nguồn cung cấp hiện tại từ các mô-đun để tải đầu cuối đầu ra của mô-đun cung cấp nguồn cung cấp tích cực, và tải kết nối giữa thiết bị đầu cuối này và mặt đất.
Đây là quy ước dây dẫn phổ biến nhất cho đầu ra an toàn máy công cụ và robot.
Bipolar configuration allows the module's outputs to be used in circuits where the current direction may vary — useful in specific valve driver and actuator applications where the load requires both polarities at different operating points.
Loại đầu ra được cấu hình trong phần mềm Studio 5000 Logix Designer như một phần của cấu hình mô-đun.
Các mô-đun I / O compact 5000 sử dụng công nghệ chuyển đổi nhúng 1 Gb hỗ trợ topology đường thẳng và thiết bị cấp Ring (DLR).
Truyền thông nền tốc độ cao này cho phép tốc độ chuyển nhanh giữa bộ điều khiển và các mô-đun I / O ¢ quan trọng đối với các ứng dụng an toàn, nơi ngân sách thời gian phản ứng an toàn bị hạn chế.
Mô-đun là 4.5 ms safety reaction time is the time from detecting a change on the safety input side to updating the safety output — a key parameter for calculating the overall system reaction time in a safety function.
Điều này phải được thêm vào các sự chậm trễ thời gian khác trong chuỗi an toàn (thời gian phản ứng cảm biến, thực hiện chức năng an toàn,phản ứng thiết bị điều khiển) khi xác nhận hiệu suất của chức năng an toàn hoàn chỉnh so với thời gian dừng yêu cầu.
Mô-đun cũng tích hợp với hệ sinh thái Compact 5000 rộng hơn, nhận phân phối năng lượng bên sân từ các mô-đun Compact 5000 tương thích cung cấp dịch vụ này.
