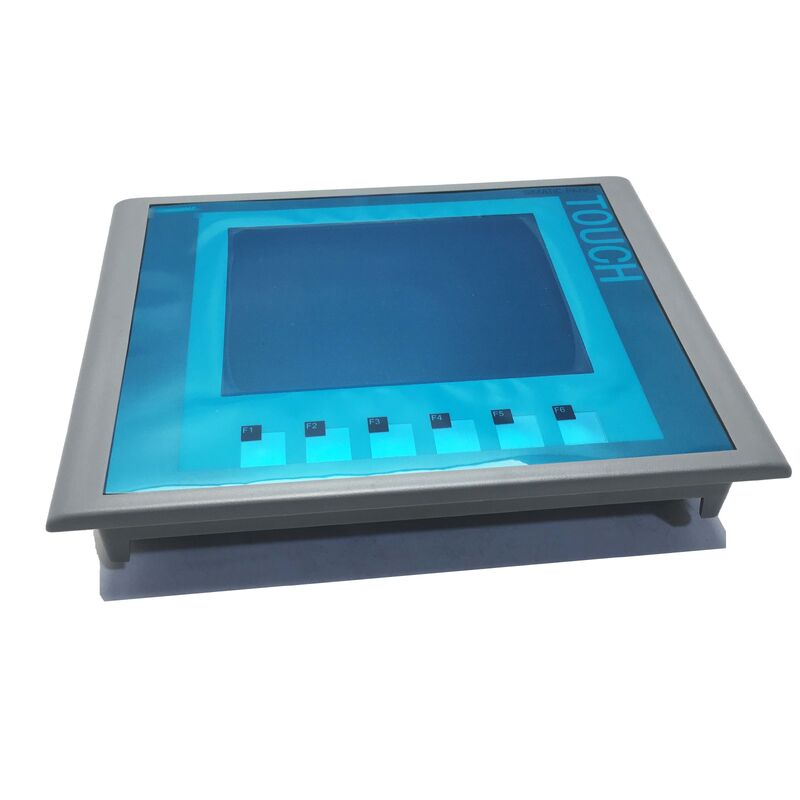

6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1
  • 6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1

6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1

Nguồn gốc Trung Quốc
Hàng hiệu Siemens
Chứng nhận CE RoHS
Số mô hình 6AV6 647-0AC11-3AX1
Chi tiết sản phẩm
Số mô hình:
6AV6 647-0AC11-3AX1
Thương hiệu:
Siemens
Loại sản phẩm:
Bảng điều khiển cơ bản HMI
Loạt:
SIMATIC HMI Basic Panel
Loại hiển thị:
màn hình LCD
Kích thước màn hình:
Lớp màn hình 6 inch / 5,7 inch
Màu sắc hiển thị:
256 màu
Chế độ hoạt động:
Thao tác bằng phím và cảm ứng
Bảo hành:
một năm
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu
1
Giá bán
USD 800-1000 / piece
chi tiết đóng gói
Bao bì gốc
Thời gian giao hàng
2 ngày
Điều khoản thanh toán
D/A,L/C,D/P,T/T,Western Union
Khả năng cung cấp
100 chiếc mỗi ngày
Mô tả sản phẩm
6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1
Tổng quan sản phẩm
6AV6647-0AC11-3AX1∙ SIMATIC KTP600 Basic Color DP -- 5.7 " TFT / 256 màu / PROFIBUS DP / 24VDC / Touch + Key Operation
KTP600 -- Điểm đầu vào cho HMI kết nối PROFIBUS nhỏ gọn
SIMATIC KTP600 Basic Color DP là một bảng điều khiển nhỏ gọn được thiết kế để trực quan hóa cấp máy trên các hệ thống điều khiển dựa trên PROFIBUS DP. the panel accepts both touch input on the TFT screen and physical function key presses -- six function keys below the display provide tactile button entry for operators who prefer physical controls or work in gloved environments.
Giao diện DP PROFIBUS kết nối trực tiếp với mạng PROFIBUS, cho phép bảng điều khiển giao tiếp với bất kỳ DP master nào - một SIMATIC S7-300, S7-400, hoặc DP slave tương thích.Không cần thêm cổng mạng. Bảng trở thành một nút trên vòng PROFIBUS bên cạnh các thiết bị I / O và ổ đĩa.
Các thông số kỹ thuật chính
Parameter Giá trị
Hiển thị 5.7" TFT
Nghị quyết QVGA 320 × 240
Màu sắc 256
Khu vực hiển thị 115.2 × 86,4mm
Giao diện Bấm + 6 phím chức năng
Mạng lưới PROFIBUS DP
Cung cấp 24VDC (19.2-28.8V)
Hiện tại 0.35A
Tiêu thụ (I2t) 0.5 A2*s
5.7 " TFT ở 256 màu -- Hiển thị nhỏ gọn cho các tấm máy
Màn hình TFT 5,7 inch phù hợp với bảng điều khiển máy tiêu chuẩn với độ sâu tối thiểu phía sau bảng điều khiển.khu vực hiển thị hoạt động đủ lớn cho màn hình trạng thái, màn hình báo động, và đầu vào tham số mà không cần phải mở đầy đủ kích thước PC công nghiệp.
TFT 256 màu hiển thị đồ họa quy trình, chỉ số trạng thái báo động và hiển thị xu hướng với sự khác biệt màu đủ cho hầu hết các ứng dụng HMI máy.Đối với các thiết bị trước đây sử dụng bảng hiển thị ký tự hoặc HMI đơn màu cũ, KTP600 cung cấp một sự cải thiện đáng kể về mật độ thông tin và khả năng đọc trong cùng một không gian bảng điều khiển.
Các kịch bản ứng dụng
  • Bảng điều khiển máy SIMATIC S7-300Một máy sản xuất sử dụng một S7-300 với PROFIBUS DP. 6AV6647-0AC11-3AX1 kết nối như bảng điều khiển địa phương -- hiển thị số lượng lô hiện tại, tốc độ máy, và báo động hoạt động,với phím chức năng cho các hoạt động Start/Stop/Reset.
  • Thay thế HMI cũ:Một công cụ máy chạy một bảng hiển thị văn bản kết nối PROFIBUS cũ đòi hỏi một nâng cấp HMI. KTP600 thay thế bảng cũ trong cùng một cắt,với SIMATIC WinCC linh hoạt tái tạo bố trí màn hình ban đầu và thêm hiển thị xu hướng đồ họa.
  • Trạm PROFIBUS phân tán:Multiple KTP600 panels connect to the same PROFIBUS DP network at different machine sections -- each panel addresses the relevant PLC data for its section while sharing the same DP cable infrastructure.
Câu hỏi thường gặp
Q1: Phần mềm cấu hình nào tương thích với KTP600 Basic Color DP (6AV6647-0AC11-3AX1)?
SIMATIC WinCC linh hoạt (Compact hoặc Standard) là công cụ cấu hình tiêu chuẩn cho thế hệ bảng điều khiển này.tải xuống bảng điều khiển thông qua cáp USB hoặc kết nối lập trình MPI / PROFIBUS. Ngoài ra, TIA Portal với WinCC (V11 và mới hơn) hỗ trợ di chuyển từ các cấu hình bảng điều khiển cũ hơn.Kiểm tra các yêu cầu hệ thống WinCC linh hoạt cho phiên bản phần mềm cố định cụ thể được cài đặt trên bảng điều khiển.
Q2: Có thể kết nối KTP600 Basic Color DP với mạng EtherNet / IP hoặc PROFINET?
Không. Danh hiệu "DP" chỉ ra giao diện mạng duy nhất của bảng điều khiển này là PROFIBUS DP. Nó không có cổng PROFINET hoặc Industrial Ethernet. Đối với các ứng dụng HMI kết nối Ethernet,một biến thể KTP khác với hậu tố PROFINET (e.g. KTP600 Basic Color PN) là cần thiết. Kết nối phiên bản DP với mạng Ethernet đòi hỏi một cổng bên ngoài hoặc thiết bị cầu nối.
Q3: Chức năng của 6 phím vật lý trên KTP600 là gì?
Sáu phím chức năng (F1-F6) bên dưới màn hình TFT có thể được cấu hình trong dự án HMI. Mỗi phím có thể được gán một chức năng - Bắt đầu, Dừng, Xác nhận, Điều hướng hoặc các chức năng ứng dụng tùy chỉnh.Chúng có thể được lập trình như một hành động tạm thời hoặc khóaBản chất vật lý của chúng làm cho chúng phù hợp với các nhà khai thác sử dụng găng tay công nghiệp hoặc cho các ứng dụng mà xác nhận cảm giác của một nút nhấn được ưa thích hơn đầu vào màn hình cảm ứng.
Q4: Chỉ số I2t trong 0.5 A2 *s có ý nghĩa gì đối với lựa chọn nguồn cung cấp điện?
Giá trị I2t đặc trưng cho năng lượng của xung điện khởi động. Khi KTP600 được bật, nguồn điện nội bộ của nó hút một dòng điện giật ngắn trước khi ổn định ở mức 0.35A trạng thái ổn địnhMột nguồn cung cấp điện hoặc thiết bị bảo vệ mạch phải dung nạp 0.5 A2 * s này mà không bị kích hoạt hoặc giảm điện áp quá mức.5 A2*s nằm trong giới hạn bình thường; kiểm tra dung nạp của nguồn cung cấp điện nếu nhiều tấm chia sẻ một nhánh cung cấp.
Q5: Sự khác biệt giữa DP màu cơ bản KTP600 và PN màu cơ bản KTP600 là gì?
Các biến thể DP (PROFIBUS DP) và PN (PROFINET) của KTP600 Basic Color là các tấm TFT 5,7 inch tương tự về mặt vật lý với cùng màn hình và bố trí phím.Sự khác biệt quan trọng là giao diện mạng: biến thể DP (6AV6647-0AC11-3AX1) kết nối với mạng DP PROFIBUS; biến thể PN kết nối với PROFINET Ethernet công nghiệp.Chúng không thể thay thế nhau - cơ sở hạ tầng mạng và giao tiếp PLC phải phù hợp với các biến thể bảng điều khiển.
6AV6647-0AC11-3AX1 màn hình cảm ứng nguyên bản 6AV66470AC113AX1 0
