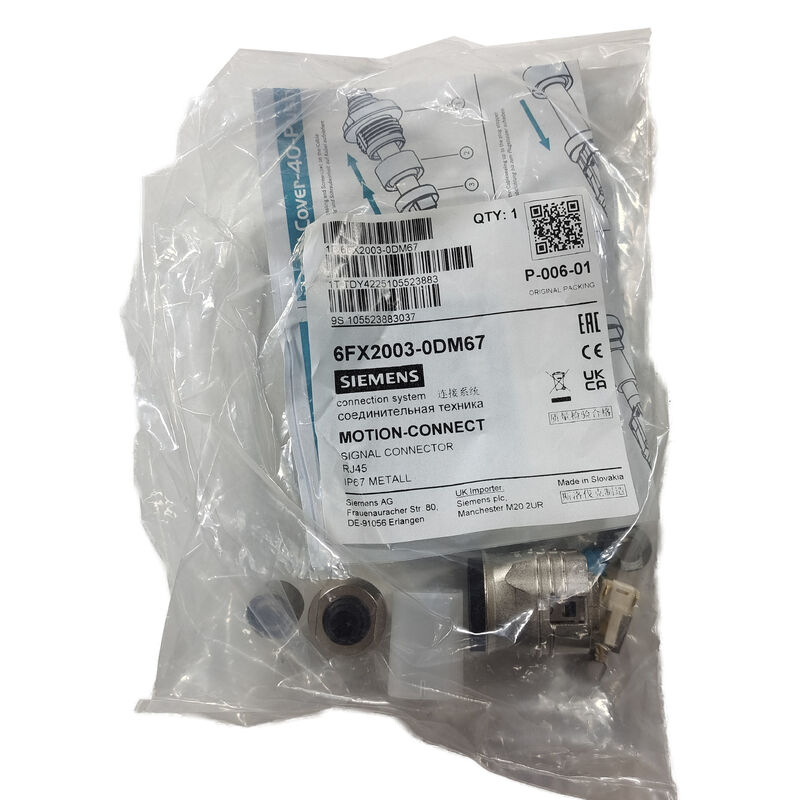

6FX2003-0DM67∙ Siemens MOTION-CONNECT RJ45 Signal Connector ∙ DRIVE-CLiQ / IP67 Phiên bản kim loại

Bộ kết nối RJ45 kim loại cứng cho các kết nối giao diện DRIVE-CLiQ

6FX2003-0DM67 là bộ kết nối tín hiệu RJ45 bằng kim loại của Siemens cho giao diện DRIVE-CLiQ, bus truyền thông và phản hồi kỹ thuật số được sử dụng trong toàn bộ hệ thống truyền động SINAMICS để kết nối động cơ,bộ mã hóa, và các thành phần ổ đĩa. DRIVE-CLiQ mang cả điện và truyền thông hàng loạt tốc độ cao qua một kết nối cáp định dạng RJ45 duy nhất,làm cho độ bền cơ học và môi trường của đầu nối có liên quan trực tiếp đến độ tin cậy của hệ thống.

The 6FX2003-0DM67 metal version replaces the earlier plastic-bodied 6FX2003-0DC67 connector — Siemens upgraded the construction material specifically to achieve the IP67 protection rating and the mechanical durability needed in demanding machine tool and industrial automation installation environments.

Các thông số kỹ thuật chính

DRIVE-CLiQ ️ Giao diện mà bộ kết nối này phục vụ

DRIVE-CLiQ (Drive Component Link with IQ) là giao diện kỹ thuật số độc quyền của Siemens cho hệ thống ổ đĩa SINAMICS ¢ kết nối các thành phần ổ đĩa trong một cấu trúc giao tiếp kỹ thuật số:

Truyền thông mã hóa động cơ tích hợp:Động cơ tương thích với SINAMICS với giao diện DRIVE-CLiQ tích hợp trong bộ mã hóa truyền đạt vị trí, tốc độ,và dữ liệu nhận dạng động cơ trực tiếp đến ổ đĩa SINAMICS qua liên kết DRIVE-CLiQ.

Khả năng cắm và xác định:Các thành phần được trang bị DRIVE-CLiQ mang dữ liệu nhận dạng kỹ thuật số có thể đọc được bởi ổ đĩa SINAMICS khi kết nối hỗ trợ nhận dạng thành phần tự động và xác minh cấu hình,Giảm các lỗi đưa vào hoạt động do lựa chọn loại cáp hoặc động cơ không chính xác.

Các topology chuỗi Daisy và ngôi sao:DRIVE-CLiQ supports both daisy-chain (sequential module-to-module) and star (hub) wiring topologies depending on the specific SINAMICS hardware configuration — the RJ45 connector format is common across both topology types.

Ứng dụng

Các kết nối động cơ SINAMICS S120:Các kết nối giao diện DRIVE-CLiQ giữa các mô-đun động cơ SINAMICS S120 và các động cơ servo SIMOTICS với bộ mã hóa DRIVE-CLiQ tích hợp

Các trục máy CNC:SINUMERIK máy công cụ CNC sử dụng hệ thống truyền động SINAMICS S120 với phản hồi mã hóa động cơ DRIVE-CLiQ ‡ đầu nối được xếp hạng IP67 chịu được sự tiếp xúc chất làm mát điển hình tại điểm kết nối động cơ.

Động cơ nối robot công nghiệp:Hệ thống điều khiển robot servo dựa trên SINAMICS, trong đó các kết nối DRIVE-CLiQ tại mỗi động cơ khớp đòi hỏi hiệu suất kết nối chắc chắn và kín trong môi trường hoạt động của robot.

Thay thế và sửa chữa trên chiến trường:Thay thế các đầu nối DRIVE-CLiQ bị hư hại trong quá trình bảo trì thực địa, đặc biệt là khi đầu nối nhựa gốc 6FX2003-0DC67 bị hỏng.kim loại 6FX2003-0DM67 cung cấp một nâng cấp chức năng trực tiếp trong cùng một vị trí kết nối.

Câu hỏi thường gặp

Q1: Có phải 6FX2003-0DM67 là một thay thế thả vào cho các kết nối nhựa 6FX2003-0DC67 cũ?

Có phiên bản kim loại 6FX2003-0DM67 là người kế nhiệm trực tiếp của 6FX2003-0DC67, chia sẻ cùng một giao diện đầu nối RJ45 và gán chân DRIVE-CLiQ.Phiên bản kim loại có thể thay thế phiên bản nhựa trong cùng một ứng dụng, cung cấp độ bền cơ khí được cải thiện và niêm phong môi trường IP67 như một nâng cấp chức năng.

Câu 2: Xếp hạng IP67 chỉ áp dụng cho đầu nối, hoặc nó đòi hỏi một cấu trúc cáp giao phối cụ thể?

Xếp hạng IP67 của đầu nối 6FX2003-0DM67 tự nó mô tả hiệu suất niêm phong của đầu nối khi được kết nối và sử dụng đúng cách.Để đạt được bảo vệ IP67 đầy đủ trong hệ thống cáp lắp ráp cũng đòi hỏi phải sử dụng một cáp DRIVE-CLiQ được xếp hạng theo cùng một lớp bảo vệ và đảm bảo đầu nối được hoàn toàn ngồi và khóaXác nhận xếp hạng IP của bộ sưu tập cáp hoàn chỉnh từ tài liệu cáp DRIVE-CLiQ của Siemens, vì áo cáp và giảm căng cũng góp phần vào mức độ bảo vệ hệ thống tổng thể.

Q3: Các tín hiệu nào được giao diện DRIVE-CLiQ mang qua đầu nối này?

DRIVE-CLiQ mang một sự kết hợp của điện áp DC điện áp thấp (cung cấp điện tử của các thành phần được kết nối) và truyền thông số hàng loạt tốc độ cao (dữ liệu vị trí bộ mã hóa, nhận dạng thành phần,dữ liệu chẩn đoán và thông tin phần mềm) qua cùng một kết nối cáp định dạng RJ45.Cấu hình chân của đầu nối 6FX2003-0DM67 chứa giao diện điện và dữ liệu kết hợp này trong định dạng RJ45 8 vị trí tiêu chuẩn.

Q4: Có thể sử dụng 6FX2003-0DM67 với các thế hệ ổ đĩa SINAMICS khác ngoài S120?

DRIVE-CLiQ được sử dụng trên nhiều nền tảng truyền động SINAMICS ngoài S120, bao gồm một số hệ thống truyền động S110 và các hệ thống truyền động Siemens thế hệ hiện tại khác đã áp dụng tiêu chuẩn giao diện DRIVE-CLiQ. Confirm from the specific drive system's hardware documentation whether the DRIVE-CLiQ interface and connector specification match — while the RJ45 physical connector format is consistent across DRIVE-CLiQ-equipped platforms, luôn luôn kiểm tra tính tương thích đối với sự kết hợp động cơ và động cơ cụ thể trong thiết bị.
