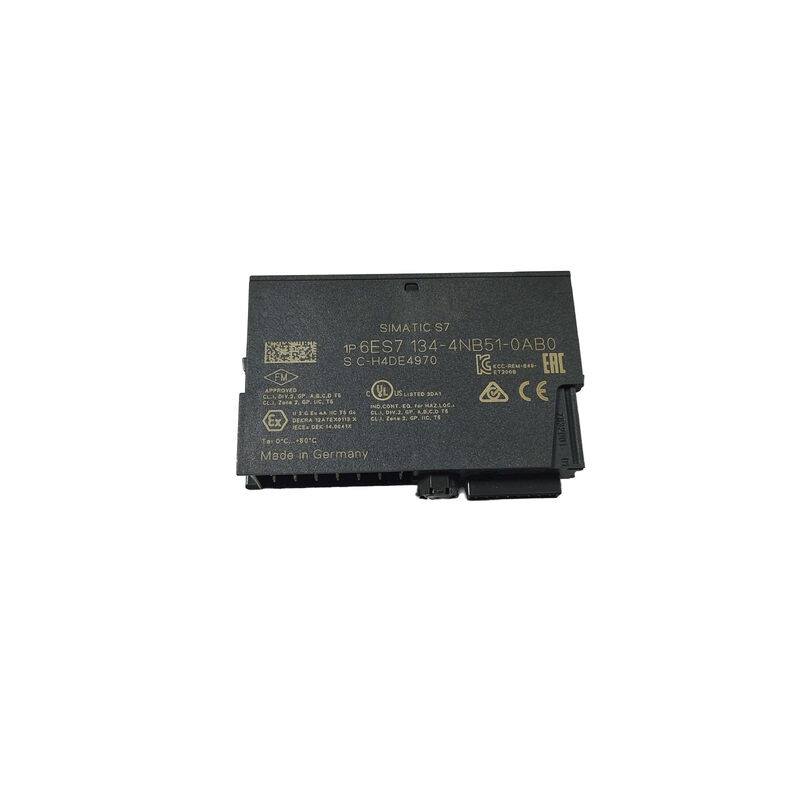

Mô-đun điện tử 6ES7134-4NB51-0AB0 6ES7 134-4NB51-0AB0 6ES7134-4NB51-OABO

Siemens 6ES7134-4NB51-0AB0 | Mô-đun tính năng cao SIMATIC ET 200S 2AI RTD — 15-bit / ±0,1% / 2/3/4-Dây / Bù đường truyền

Đầu vào RTD tính năng cao — Độ phân giải 15 bit có tính năng bù chì tích hợp

6ES7134-4NB51-0AB0 là mô-đun đầu vào tương tự tính năng cao 2AI RTD dành cho I/O phân phối SIMATIC ET 200S của Siemens. Hai kênh đầu vào, mỗi kênh chấp nhận Cảm biến nhiệt độ điện trở (RTD) — cảm biến Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 hoặc Cu10 — và trả về phép đo nhiệt độ cho bản gốc PROFIBUS DP ở độ phân giải dấu cộng 15 bit. Với độ chính xác ±0,1%, đây là một trong những tùy chọn đầu vào nhiệt độ chính xác nhất trong phạm vi mô-đun tương tự ET 200S.

Ký hiệu "Tính năng cao" (HF) là một sự phân biệt có ý nghĩa. Các mô-đun RTD tính năng tiêu chuẩn trong dòng ET 200S cung cấp độ phân giải thấp hơn và phép đo kém chính xác hơn. Mô-đun HF bổ sung độ phân giải cao hơn (15-bit so với 13-bit trên mô-đun tiêu chuẩn) và bù điện trở đường truyền bên trong — tính năng tạo nên sự khác biệt nhất trong các ứng dụng hiện trường.

Bù điện trở đường dây bên trongloại bỏ lỗi đo nhiệt độ do điện trở của cáp kết nối cảm biến RTD với mô-đun. Trong cài đặt RTD 2 dây, điện trở của cáp cộng trực tiếp vào điện trở của cảm biến và không thể phân biệt được với nhiệt độ — cáp 20 ohm trông giống như độ lệch nhiệt độ 20 ohm (khoảng 50°C ở Pt100). Mạch bù bên trong của mô-đun HF đo lường và trừ đi lỗi điện trở cáp này mà không cần hiệu chỉnh bên ngoài, giúp việc lắp đặt 2 dây trở nên thiết thực với độ chính xác hợp lý cho những khoảng cách mà cáp 2 dây là lựa chọn kinh tế.

Việc lắp đặt 3 dây và 4 dây sẽ loại bỏ lỗi điện trở cáp ở cảm biến bằng cách sử dụng kỹ thuật cảm biến Kelvin hoặc cầu nối truyền thống, nhưng yêu cầu nhiều dây dẫn hơn cho mỗi cảm biến. Mô-đun này hỗ trợ cả ba cấu hình nối dây, giúp người thiết kế hệ thống linh hoạt trong chiến lược nối dây cảm biến cho mỗi vị trí cảm biến.

Thông số kỹ thuật chính

6ES7134-4NB51 so với 6ES7134-4NB01 — RTD so với cặp nhiệt điện

Cả hai đều mang tiền tố "NB" và ký hiệu Tính năng cao nhưng đo các loại cảm biến khác nhau:

Hai mô-đun này không thể thay thế cho nhau - cả hai đều chấp nhận cùng một mô-đun đầu cuối ET 200S, nhưng kỹ thuật điện tử và đo lường hoàn toàn khác nhau. Xác nhận loại cảm biến trong quá trình cài đặt trước khi chỉ định.

Câu hỏi thường gặp

Câu hỏi 1: Loại cảm biến RTD nào tương thích với 6ES7134-4NB51-0AB0?

Mô-đun này chấp nhận các loại RTD bạch kim và niken công nghiệp tiêu chuẩn: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 và Cu10 (đường cong tiêu chuẩn DIN/IEC). Loại cảm biến được định cấu hình trên mỗi kênh trong tham số mô-đun ET 200S trong quá trình cấu hình phần cứng STEP 7 hoặc TIA Portal. Xác nhận loại cảm biến được cài đặt trong ứng dụng trước khi định cấu hình.

Câu hỏi 2: Cần có mô-đun đầu cuối nào cho 6ES7134-4NB51-0AB0?

Mô-đun này yêu cầu mô-đun đầu cuối ET 200S — TM-E15S24-AT (đầu cuối loại vít, 6ES7193-4CL20-0AA0) hoặc TM-E15C24-AT (đầu cuối kẹp lò xo, 6ES7193-4CL30-0AA0). Mô-đun đầu cuối cung cấp các đầu nối dây hiện trường và kết nối vật lý với đường ray ET 200S. Các mô-đun đầu cuối phải được đặt hàng riêng.

Câu hỏi 3: Việc bù điện trở đường dây bên trong hoạt động như thế nào và khi nào nó quan trọng?

Trong mạch RTD 2 dây, cáp kết nối cảm biến với mô-đun mang dòng điện đo và cũng đưa vào một điện trở làm tăng thêm kết quả đọc của cảm biến dưới dạng lỗi bù nhiệt độ. Bù nội bộ áp dụng hiệu chỉnh dựa trên phép đo tham chiếu đã biết để trừ đi điện trở của cáp này khỏi kết quả. Điều này quan trọng nhất khi chạy cáp 2 dây dài — ở mức Pt100, cứ 1Ω điện trở cáp sẽ gây ra sai số đo khoảng 2,5°C mà không cần bù. Mô-đun HF giảm lỗi này mà không cần nối dây 3 dây hoặc 4 dây.

Q4: 6ES7134-4NB51-0AB0 đã ngừng hoạt động. Có sự thay thế hiện tại của Siemens không?

Hệ thống ET 200S đã được thay thế bằng nền tảng ET 200SP. ET 200SP cung cấp các mô-đun đầu vào RTD tương đương với khả năng đo tương thích. Đối với các bản cài đặt ET 200S hiện có, hãy lấy nguồn 6ES7134-4NB51-0AB0 thông qua thị trường hậu mãi ET 200S. Đối với các thiết kế hệ thống mới, hãy sử dụng tương đương ET 200SP. Xác nhận loại thay thế chính xác với Siemens Industry Mall.

Câu 5: Đèn LED SF được chiếu sáng trên 6ES7134-4NB51-0AB0. Điều này cho thấy điều gì?

Đèn LED SF (lỗi nhóm) cho biết lỗi ở cấp độ mô-đun - thường là tín hiệu cảm biến ngoài phạm vi (hở mạch, đoản mạch hoặc đọc cảm biến vượt quá phạm vi được định cấu hình) hoặc lỗi phần cứng mô-đun. Đọc dữ liệu chẩn đoán qua STEP 7 hoặc TIA Portal để xác định mã lỗi cụ thể. RTD mạch hở (đứt dây cảm biến) là nguyên nhân phổ biến nhất khiến đèn LED SF kích hoạt; nó trình bày dưới dạng số đọc cao hơn hoặc thấp hơn tùy thuộc vào kiểu ngắt.
