| Nguồn gốc | nước Đức |
| Hàng hiệu | SIMENS |
| Chứng nhận | CE RoHS |

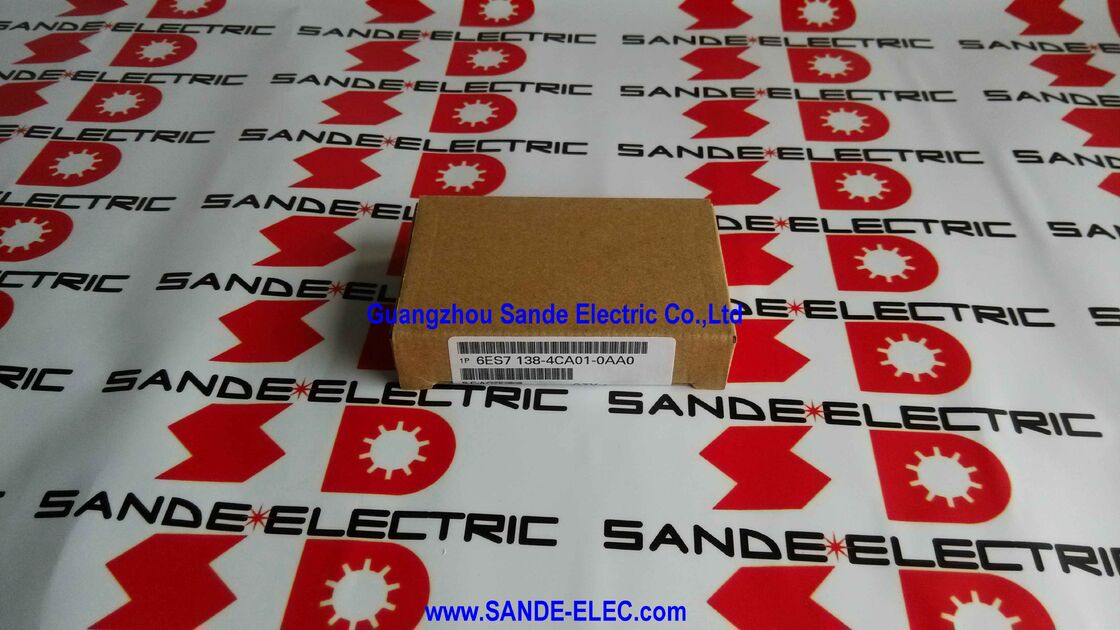

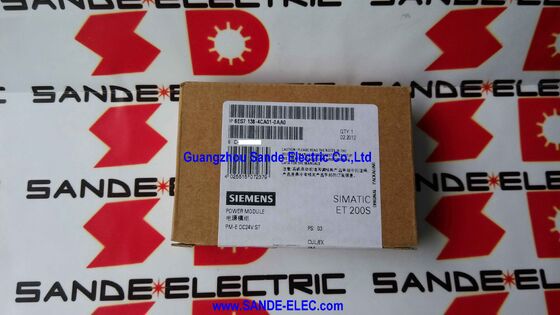

| Số mô hình | 6ES7138-4CA01-0AA0 |
Trong một nút I/O phân tán SIMATIC ET 200S, PM-E (Power Module ¢ Electronic) xác định phạm vi nguồn cung cấp điện cho các mô-đun theo nó bên phải trên hàng đầu cuối.Mỗi PM-E nhận 24V DC từ một nguồn cung cấp bên ngoài và phân phối nó đến đường ray cung cấp điện tử của các mô-đun I / O liền kềCác mô-đun ở bên phải của một PM-E lấy sức mạnh hoạt động từ nhóm cung cấp của PM-E đó cho đến biên giới hàng PM-E hoặc đầu cuối tiếp theo.
6ES7138-4CA01-0AA0 cung cấp sự tách biệt tiềm năng giữa điện áp tải (DC 24V từ nguồn cung cấp bên ngoài) và bus nền PROFIBUS DP.Sự tách biệt này giữ cho sự xáo trộn nguồn cung cấp trường từ việc đạt đến bus liên lạc backplane, và cô lập các nhóm cung cấp với nhau khi nhiều module PM-E được sử dụng trong một nút ET 200S.
Nếu nguồn cung cấp DC 24V cho PM-E thất bại hoặc rơi ra khỏi thông số kỹ thuật,mô-đun gửi một thông báo chẩn đoán đến master DP PROFIBUS điều khiển nhận thông báo lỗi tự động mà không cần dây điều khiển bên ngoài.
| Parameter | Giá trị |
|---|---|
| Số phần | 6ES7138-4CA01-0AA0 |
| Hệ thống | SIMATIC DP ET 200S |
| Điện áp định số | 24V DC |
| Dòng điện tối đa | 10A (lên đến 60°C) |
| Dòng điện đầu vào (không tải) | 4mA tối đa |
| Mất năng lượng | 0.1W |
| Bảo vệ mạch ngắn | Chỉ bên ngoài (nhà ngắt mạch loại C) |
| Bảo vệ cực ngược | Vâng. |
| Có khả năng chia tay | Vâng (đánh tải / xe buýt / module to module) |
| Sự cô lập | 500V DC |
| Chẩn đoán | Điện áp tải thiếu |
| Đèn LED | Xanh (PWR), Đỏ (SF) |
| Dữ liệu tham số | 3 byte |
| Kích thước | 15 × 81 × 52 mm |
| Trọng lượng | ~ 35 g |
| Tình trạng | Bị ngừng sản xuất |
6ES7138-4CA01-0AA0 không có bảo vệ mạch ngắn bên trong về phía điện áp tải.Một thiết bị bảo vệ bên ngoài phải được lắp đặt phía trên dòng điện ̇ một bộ ngắt mạch có đặc điểm kích hoạt C được chỉ địnhĐây là một yêu cầu thiết kế, không phải là một tùy chọn. Không có bộ ngắt bên ngoài, một mạch ngắn trong dây điện trường hoặc một mô-đun được kết nối không có bảo vệ giới hạn dòng từ chính PM-E.Kích thước của bộ ngắt bên ngoài cho tải được kết nối, không chỉ 10A module tối đa.
Q1: "PM-E" có nghĩa là gì trong công ước đặt tên ET 200S?
PM-E viết tắt của Power Module Electronic. Đây là mô-đun cung cấp điện áp điện tử cho một nhóm các mô-đun I/O ET 200S liền kề. Không giống như PM-D (Power Module Discrete), nó cung cấp điện áp điện tử cho các mô-đun I/O ET 200S.cung cấp hiện tại cho tải lượng đầu ra riêng biệt, PM-E cung cấp năng lượng cho các mạch điện tử của các mô-đun I / O. Nhiều mô-đun PM-E trong một phân đoạn nút cung cấp điện tử thành các nhóm cung cấp năng lượng độc lập.
Q2: Tại sao cần một bộ ngắt mạch bên ngoài có đặc điểm C?
6ES7138-4CA01-0AA0 không cung cấp bảo vệ mạch ngắn bên trong. Không có bộ ngắt nguồn, một mạch ngắn trong dây điện trường hoặc một mô-đun ngắn có thể hút điện không giới hạn từ nguồn cung cấp,làm hỏng PM-E và các mô-đun được kết nối. Tripping characteristic C is specified because the PM-E and I/O modules present capacitive inrush current at power-on — the C curve's higher inrush tolerance prevents nuisance tripping during normal start-up while still protecting against true fault currents.
Q3: Chẩn đoán điện áp tải mất tích làm gì trong thực tế?
Nếu đầu vào 24V DC cho PM-E giảm xuống dưới ngưỡng phát hiện, mô-đun sẽ tạo ra một thông báo chẩn đoán mà máy chủ PROFIBUS DP đọc là lỗi của mô-đun.Chương trình PLC của master nhận được lỗi, cho phép hệ thống điều khiển phản ứng với sự mất điện áp cung cấp ET 200S tắt I / O bị ảnh hưởng một cách thanh lịch hoặc tạo ra báo động.Điều này là đáng kể thông tin hơn đơn giản là mất chức năng I / O mà không có lời giải thích.
Q4: Một 6ES7138-4CA01-0AA0 cung cấp bao nhiêu mô-đun I/O?
PM-E cung cấp tất cả các mô-đun I/O ET 200S trong nhóm nguồn cấp điện của nó từ vị trí của PM-E đến PM-E tiếp theo hoặc cuối hàng đầu cuối, tùy thuộc vào điều gì xảy ra trước.Số lượng các mô-đun phụ thuộc vào lượng thu hiện tại của mỗi mô-đun trong nhóm. Tổng dòng điện cho tất cả các mô-đun trong nhóm không được vượt quá 10A ở 60 °C. Tính toán tổng lượng điện tử của tất cả các mô-đun trong nhóm và kiểm tra nó ở trong giới hạn này.
Q5: 6ES7138-4CA01-0AA0 đã ngừng sản xuất.
Hệ thống ET 200S đã được thay thế bởi nền tảng ET 200SP. Đối với các thiết bị ET 200S hiện có cần thay thế mô-đun PM-E,Kiểm tra sự sẵn có của các bộ phận hiện tại của Siemens thông qua Siemens Industry MallĐối với các cài đặt mới, ET 200SP với các biến thể mô-đun điện của riêng nó là nền tảng hiện tại.Xác nhận sự sẵn có hiện tại và bất kỳ tình trạng ngừng sản xuất với chuỗi cung ứng của Siemens trước khi xác định.
