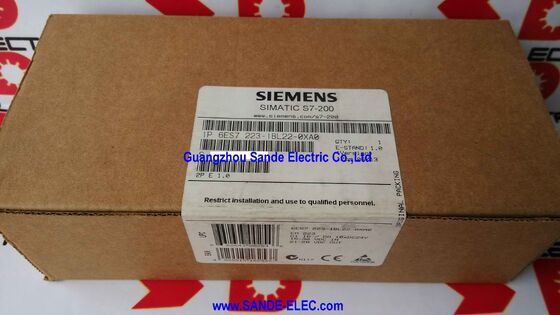

Simatic S7-200, DIGITAL I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0∙ SIMATIC S7-200 EM 223 I/O kỹ thuật số 16 DI + 16 DO / 24VDC / 0.5A mỗi đầu ra / -20 đến +60°C / 100×75×30mm

16 đầu vào + 16 đầu ra trong một module mở rộng

6ES7223-1BL22-0XA0 (EM 223) mở rộng số lượng I / O của CPU SIMATIC S7-200 bằng cách thêm 16 đầu vào kỹ thuật số và 16 đầu ra kỹ thuật số đồng thời.Một EM 223 duy nhất tăng gấp đôi dung lượng I / O của một CPU bắt đầu với 16 hoặc ít điểm trên tàu, đưa hệ thống kết hợp đến mật độ bao gồm hầu hết các yêu cầu điều khiển máy nhỏ đến trung bình.

EM 223 được gắn vào bên phải của CPU S7-200 hoặc mô-đun mở rộng trước đó.Không cần dây cáp điện riêng biệt cho giao tiếp mô-đun ∆ nguồn điện của hệ thống ở 24V DC cũng cung cấp các mạch bên mặt trường của mô-đun.

Các thông số kỹ thuật chính

24VDC Input Tolerance ️ Hoạt động trong điều kiện cung thực tế

Sự dung sai điện áp đầu vào 24VDC là ± 20% có nghĩa là mô-đun đọc đáng tin cậy đầu vào từ 21VDC đến 28VDC.Các nguồn cung cấp điện 24V công nghiệp hiếm khi chính xác là 24V. Một quy định cung cấp ± 10% hoặc các hệ thống pin hỗ trợ với trạng thái sạc biến có thể tạo ra điện áp trong phạm vi nàyĐộ khoan dung 21 ′′ 28VDC của EM 223 đảm bảo rằng các tín hiệu đầu vào được nhận dạng chính xác trên toàn bộ phạm vi biến đổi nguồn cung mà không cần đọc sai hoặc bỏ lỡ chuyển đổi.

Các kênh đầu ra được cấp từ cùng một nguồn cung cấp 24V. dòng điện đầu ra 0,5A cho mỗi kênh bao gồm van điện (thường là 0,1 ∼ 0,35A), đèn chỉ số,và cuộn rơle nhỏ các loại tải áp dụng tiêu chuẩn trong tự động hóa máy ở mật độ I / O này.

Hình dạng nhỏ gọn 100 × 75 × 30mm

Với chiều cao 100mm, chiều rộng 75mm và độ sâu 30mm, EM 223 chiếm không gian bất động sản bảng tối thiểu.Dấu chân mô-đun hẹp của hệ thống S7-200 cho phép nhiều mô-đun mở rộng được xếp chồng lên nhau trong một phần bảng điều khiển mà không có dấu chân khung lớn hơn của các hệ thống dựa trên giá đỡ.

Đối với các tấm máy nhỏ ️ máy cho ăn, máy vận chuyển, trạm đóng gói ️ nơi mỗi milimet không gian đường ray DIN có chi phí,yếu tố hình dạng nhỏ gọn EM 223 giữ cho hệ thống điều khiển trong một kích thước thùng quản lý.

Các tính năng bảo vệ

Mô-đun bao gồm bảo vệ quá điện và quá điện áp trên các kênh đầu ra.Các mô-đun giám sát tình trạng hoạt động của riêng mình và báo cáo tình trạng lỗi cho CPU.

Đối với các thiết bị thực địa mà dây dẫn đầu ra có thể bị cắt ngắn trong quá trình bảo trì hoặc di chuyển thiết bị,Bảo vệ tích hợp ngăn chặn sự cố lặp lại của mô-đun từ các sự kiện mạch ngắn trong lĩnh vực.

Các kịch bản ứng dụng

Tăng cường điều khiển máy vận chuyển:Một CPU S7-200 quản lý một hệ thống vận chuyển nhưng cần I / O bổ sung cho một phần chuyển hướng mới. Một 6ES7223-1BL22-0XA0 thêm 16 đầu vào (đổi giới hạn, cảm biến) và 16 đầu ra (động cơ chuyển hướng,đèn chỉ số) đến hệ thống S7-200 hiện có mà không thay thế CPU.

Máy đóng gói:Các cơ chế điều khiển phim, niêm phong, cắt và loại bỏ đòi hỏi nhiều I / O hơn CPU cơ bản S7-200 cung cấp. EM 223 cung cấp thêm 32 điểm cần thiết cho phần máy mở rộng.

Bảo trì Legacy S7-200:EM 223 trong máy chạy bị hỏng.Sự thay thế trực tiếp 6ES7223-1BL22-0XA0 khôi phục I / O mà không có thay đổi chương trình CPU tiếp tục giải quyết cùng một vị trí mô-đun mở rộng sau khi thay thế.

Câu hỏi thường gặp

Q1: Các CPU S7-200 nào tương thích với 6ES7223-1BL22-0XA0?

Mô-đun mở rộng EM 223 tương thích với tất cả các CPU S7-200 hỗ trợ mở rộng cục bộ: CPU 221 (miễn hạn), CPU 222, CPU 224, CPU 224XP và CPU 226.CPU 221 hỗ trợ ít mô-đun mở rộng hơn các mô hình cao hơn. Kiểm tra số lượng module mở rộng tối đa của CPU cụ thể trước khi lên kế hoạch cấu hình hệ thống.

Q2: Có bao nhiêu mô-đun EM 223 có thể được kết nối với một CPU S7-200?

Số lượng module mở rộng được giới hạn bởi số lượng mở rộng tối đa của CPU.Tổng công suất mở rộng cũng bị giới hạn bởi không gian địa chỉ I / O cục bộ có sẵn của CPU. Mỗi EM 223 chiếm hai byte I/O (sản nhập) và hai byte I/O (sản xuất) trong hình ảnh I/O của CPU

Q3: Phần mềm lập trình nào được sử dụng cho hệ thống S7-200 với EM 223?

STEP 7-Micro/WIN là phần mềm lập trình và cấu hình cho dòng S7-200. EM 223 được cấu hình trong khối hệ thống của STEP 7-Micro/WIN, nơi địa chỉ đầu vào và đầu ra của nó được gán.Cổng lập trình tích hợp của CPU kết nối với máy tính lập trình bằng cáp PC / PPIĐối với biến thể S7-200 SMART, STEP 7-MicroWIN SMART là phần mềm tương ứng.

Q4: Điện lượng đầu ra tối đa cho 6ES7223-1BL22-0XA0 là bao nhiêu và nó có thể điều khiển trực tiếp các bộ tiếp xúc động cơ?

Mỗi kênh đầu ra xử lý tối đa 0,5A. Các cuộn dây tiếp xúc động cơ nhỏ (đối với các tiếp xúc được xếp hạng lên đến một vài kilowatt) thường hút 0,1 ∼0,3A ở 24VDC ∼ trong chỉ số đầu ra của EM 223.Đối với cuộn dây tiếp xúc lớn hơn có độ kéo lớn hơn 0.5A, một rơle trung gian với cuộn 24VDC được định giá trong giới hạn 0,5A là cần thiết giữa đầu ra EM 223 và cuộn tiếp xúc.

Q5: Điều gì thay thế 6ES7223-1BL22-0XA0 cho các thiết kế mới?

Bộ phận thay thế trực tiếp là 6ES7223-1BL21-0XA0.Di chuyển sang loạt S7-1200 với các mô-đun mở rộng tương ứng SIMATIC S7-1200 cung cấp một hỗ trợ, một nền tảng được phát triển tích cực với một dấu chân I / O tương tự.
