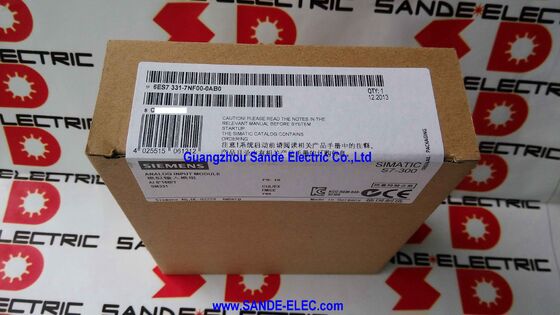

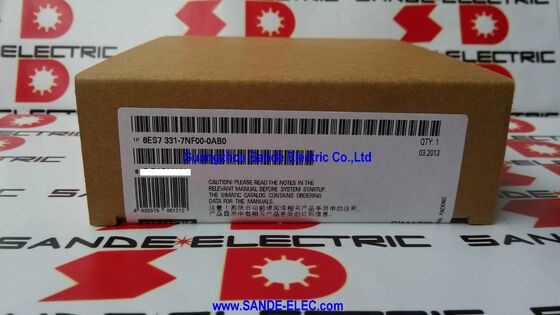

SIMATIC ANALOG INPUT SM 6ES7331-7NF00-0AB0 6ES7 331-7NF00-0AB0 6ES7 331-7NFOO-OABO

Siemens 6ES7331-7NF00-0AB0

8 Nhóm đầu vào tương tự biệt lập, cấu hình kênh

6ES7331-7NF00-0AB0 là mô-đun đầu vào tương tự 16 bit SM 331 cho Siemens SIMATIC S7-300. It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeHai kênh trong nhóm 0 có thể được thiết lập cho điện áp trong khi hai trong nhóm 1 được thiết lập cho dòng điện, mà không có bất kỳ tương tác nào giữa các nhóm.

Sự cô lập điện giữa mô-đun và nền CPU S7-300 cách ly galvanic được đánh giá là 50V thông thường tách kết nối mạch trường từ nền nền PLC.Điều này bảo vệ PLC từ điện áp chế độ thông thường có trong lĩnh vực, loại bỏ lỗi đo vòng tròn đất và cung cấp một mức độ bảo vệ cho CPU nếu xảy ra lỗi mạch trường.Chỉ số COM 50V xác định điện áp chế độ chung tối đa giữa bất kỳ kênh đầu vào nào và đầu cuối chung của mô-đun cô lập.

Với tốc độ 55ms cho tất cả 8 kênh ở thời gian tích hợp 16-bit (50Hz từ chối), SM 331 phù hợp với các ứng dụng đo lường xử lý ∼ máy truyền nhiệt độ, máy truyền áp suất, máy đo lưu lượng,và cảm biến mức độ, khi tốc độ đo là thứ cấp so với độ chính xác và loại bỏ tiếng ồnThời gian tích hợp có thể được giảm xuống còn 10ms để cập nhật nhanh hơn với một số giảm miễn dịch tiếng ồn.

Các thông số kỹ thuật chính

6ES7331-7NF00 so với 6ES7331-7NF10

NF10 là phiên bản nâng cao ¢ nó giám sát các giá trị giới hạn cho tất cả 8 kênh và hỗ trợ chế độ đồng bộ (đồng bộ với chu kỳ của CPU).Cả hai đều mang cùng một phạm vi đầu vào, độ phân giải và cách ly. Xác nhận biến thể nào được cài đặt khi chỉ định một thay thế ̇ cả hai tương tự về mặt vật lý nhưng có chức năng khác nhau.

Câu hỏi thường gặp

Q1: Loại đo được cấu hình như thế nào cho mỗi nhóm kênh trên 6ES7331-7NF00-0AB0?

Loại đo (tăng hoặc dòng điện) và phạm vi đo cho mỗi nhóm kênh được đặt trong STEP 7 hoặc TIA Portal Hardware Configuration.Các thông số của mỗi nhóm kênh được đặt theo phạm vi đầu vào cần thiết (eCác thông số được tải xuống vào mô-đun như là một phần của dự án PLC. Không có máy nhảy vật lý để lựa chọn phạm vi.

Q2: Có thể đo cảm biến RTD hoặc nhiệt cặp trực tiếp bằng 6ES7331-7NF00-0AB0?

Không. 6ES7331-7NF00-0AB0 chỉ hỗ trợ đầu vào điện áp và dòng điện. Đối với phép đo RTD (Pt100, Ni100), mô-đun SM 331 AI 8 × RTD chuyên dụng (6ES7331-7PF01-0AB0) được yêu cầu. Đối với nhiệt cặp,Mô-đun SM 331 AI 8×TC (6ES7331-7PF11-0AB0) được chỉ địnhNếu một RTD hoặc bộ phát nhiệt dẫn ra một tín hiệu 420mA, 6ES7331-7NF00-0AB0 có thể chấp nhận tín hiệu chuyển đổi này.

Q3: Định nghĩa "độc lập" có nghĩa là gì đối với mô-đun này?

Phân lập có nghĩa là có sự tách biệt galvanic giữa các mạch đầu vào trường của mô-đun và nền CPU S7-300.Các mạch lĩnh vực chung và nền nền CPU không được kết nối bên trong mô-đunĐiều này loại bỏ các dòng vòng nối mặt đất sẽ giới thiệu lỗi đo lường khi các thiết bị trường được nối mặt đất ở các điểm khác nhau, và bảo vệ PLC khỏi các biến cố và lỗi điện áp cấp trường.

Q4: Thời gian tích hợp ảnh hưởng đến độ chính xác và loại bỏ tiếng ồn như thế nào?

Thời gian tích hợp dài hơn cải thiện sự từ chối tiếng ồn và độ chính xác.mô-đun đạt được khả năng miễn nhiễu tốt nhất Đối với đo nhiệt độ và áp suất quá trình gần các nguồn nhiễu tần số lưới điện,100ms tích hợp là tốt hơnĐối với các vòng lặp quy trình nhanh hơn, 20ms hoặc 16,67ms (60Hz từ chối) thường được chọn.

Q5: 6ES7331-7NF00-0AB0 yêu cầu loại đầu nối nào?

Mô-đun sử dụng một đầu nối đầu cuối vít 40 cực. đầu nối đầu (đặt riêng) không bao gồm trong mô-đun) cắm vào mặt mô-đun và chấp nhận dây điện trường.Hai loại kết nối phía trước có sẵn cho các mô-đun 40 cực S7-300: loại vít (6ES7392-1AM00-0AA0) và loại lồng xuân (6ES7392-1BM00-0AA0).
