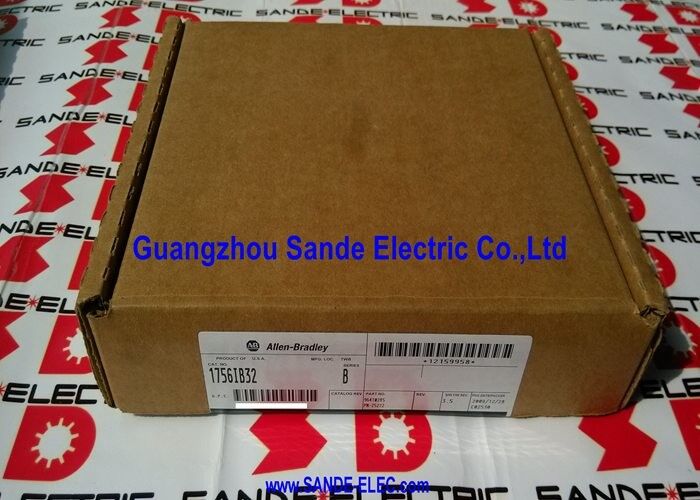

ControlLogix 32 I Đơn vị điểm chìm 1756IB32 1756 IB32 1756IB32

Mô-đun đầu vào kỹ thuật số Allen-Bradley 1756-IB32 | ControlLogix 32 điểm 12/24V DC

Số hiệu bộ phận: 1756-IB32

Nhà sản xuất: Rockwell Automation / Allen-Bradley (USA)

Loại sản phẩm: Mô-đun đầu vào kỹ thuật số — 32 điểm DC

32 điểm đầu vào rời rạc trong một khe cắm

Mô-đun 1756-IB32 tích hợp 32 điểm đầu vào kỹ thuật số DC vào một khe cắm khung 1756 ControlLogix. Mỗi điểm đọc trạng thái bật/tắt của một thiết bị trường — một công tắc giới hạn, cảm biến tiệm cận, nút nhấn, phản hồi van điện từ, cảm biến quang điện hoặc bất kỳ tín hiệu rời rạc 12/24V DC nào — và ánh xạ trạng thái đó vào bảng dữ liệu đầu vào của bộ điều khiển để chương trình Logix xử lý.

Với 32 điểm trên mỗi khe cắm, 1756-IB32 mang lại mật độ đầu vào cao nhất trong dòng mô-đun đầu vào DC ControlLogix tiêu chuẩn. Đối với các máy hoặc quy trình có số lượng lớn đầu vào rời rạc, điều này làm giảm tổng số khe cắm và không gian khung cần thiết. Một mô-đun 1756-IB32 duy nhất có thể xử lý những gì cần hai hoặc ba mô-đun có mật độ thấp hơn để bao phủ.

Mô-đun chấp nhận cả đầu vào 12V DC và 24V DC — các điện áp cung cấp thiết bị trường phổ biến nhất trong tự động hóa công nghiệp. Nó tương thích về dây nối với cả cảm biến đầu ra loại sink (NPN) và source (PNP), loại bỏ nhu cầu chỉ định một mô-đun riêng cho từng loại đầu ra cảm biến trong một cài đặt cảm biến hỗn hợp.

Mật độ dây nối và Định dạng đầu nối

Với 32 đầu vào và các điểm chung 24V tương ứng, 1756-IB32 sử dụng đầu nối RTB (Removable Terminal Block) mật độ cao. Đầu nối RTB 40 vị trí chứa tất cả 32 tín hiệu đầu vào cộng với các đầu cuối chung và nguồn. Đầu nối RTB được định vị để ngăn ngừa lắp sai và có thể được đấu dây trước khi mô-đun được lắp vào khung, cho phép đấu cuối dây trường trước trong quá trình lắp tủ.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Hỏi 1: Mô-đun 1756-IB32 hiển thị một số điểm đầu vào là BẬT trong thẻ điều khiển, nhưng không có thiết bị trường nào được cấp điện. Nguyên nhân là gì?

Trạng thái BẬT ảo trên các đầu vào không được cấp điện là do dòng rò từ dây trường hoặc cảm biến trôi nổi trên ngưỡng TẮT. Các cảm biến trạng thái rắn — đặc biệt là loại hai dây — truyền một dòng điện dư nhỏ ngay cả khi tắt. Với 32 điểm trên một mô-đun duy nhất, dòng rò tích lũy từ nhiều cảm biến có thể đẩy các đầu vào riêng lẻ lên trên ngưỡng BẬT. Lắp các điện trở xả (thường là 5–10 kΩ) song song với các đầu cuối đầu vào bị ảnh hưởng để cung cấp đường dẫn trở lại cho dòng rò.

Hỏi 2: Có thể sử dụng mô-đun 1756-IB32 với cảm biến NPN (hút dòng) và cảm biến PNP (nguồn dòng) trên cùng một mô-đun đồng thời không?

Có. Mô-đun 1756-IB32 tương thích về dây nối với cả cảm biến NPN và PNP — mạch đầu vào của mô-đun chấp nhận dòng điện từ cả hai hướng. Cảm biến NPN được kết nối với đầu ra cảm biến đến đầu cuối đầu vào và điểm chung được kết nối với điểm chung +24V của mô-đun (đầu cuối V). Cảm biến PNP kết nối đầu ra cảm biến trực tiếp với đầu cuối đầu vào với điểm chung là 0V. Cả hai loại đều có thể tồn tại trên cùng một mô-đun.

Hỏi 3: Đầu nối RTB của 1756-IB32 có định vị. Khóa định vị có thể chuyển đổi giữa các mô-đun cùng loại không?

Có. Khóa định vị RTB được thiết kế để chuyển từ mô-đun cũ sang mô-đun mới trong quá trình thay thế, đảm bảo đầu nối dây trường chỉ có thể được cắm lại vào đúng loại mô-đun. Tháo khóa định vị khỏi mô-đun bị lỗi, chuyển nó sang mô-đun 1756-IB32 thay thế, và đầu nối RTB đã đấu dây trước sẽ lắp trực tiếp vào mô-đun mới mà không cần đấu dây lại.

Hỏi 4: Bộ điều khiển Logix hiển thị lỗi kết nối I/O cho 1756-IB32. Các chỉ báo LED của mô-đun bình thường. Cần kiểm tra những gì?

Lỗi kết nối I/O với đèn LED mô-đun bình thường cho thấy vấn đề giao tiếp backplane chứ không phải phần cứng mạch đầu vào. Lắp lại mô-đun vào khe cắm của nó — đầu nối backplane 1756 là nguyên nhân phổ biến nhất gây ra lỗi kết nối I/O không liên tục. Nếu việc lắp lại không khắc phục được lỗi, hãy kiểm tra backplane khung tại khe cắm đó xem có bị hư hỏng cơ học hoặc nhiễm bẩn không.

Hỏi 5: Mô-đun 1756-IB32 có tương thích với tất cả các khung ControlLogix và các phiên bản bộ điều khiển không?

Mô-đun 1756-IB32 tương thích trên nền tảng ControlLogix — khung 1756-A4 đến 1756-A17 và tất cả các bộ xử lý ControlLogix từ dòng 1756-L1 ban đầu đến dòng 1756-L8x hiện tại. Không có hạn chế về phiên bản firmware hoặc phần cứng nào áp dụng cho các triển khai ControlLogix tiêu chuẩn. Xác nhận các yêu cầu cụ thể của GuardLogix (PLC an toàn) nếu mô-đun được thêm vào hệ thống an toàn.
