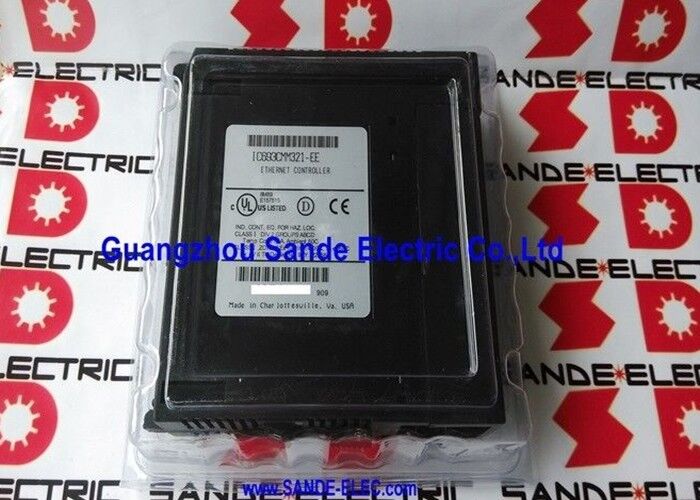

GE FANUC 90-30 Ethernet Communication Module IC693CMM321-EE IC693CMM321EE

IC693CMM321-EE. GE Fanuc Series 90-30 Ethernet TCP/IP Module 16 Server Connections / AAUI / Client-Server / COMMREQ / RS-232C / RS-485 / Rev EE

Kết nối Series 90-30 với Ethernet

IC693CMM321-EE được cài đặt vào bất kỳ khe cắm bảng cơ sở nào của Series 90-30 và trở thành giao diện truyền thông Ethernet cho toàn bộ hệ thống PLC.một CPU Series 90-30 không có kết nối Ethernet.

Kết nối với mạng LAN Ethernet sử dụng cáp AAUI từ mô-đun đến một máy thu bên ngoài (10BASE-T hoặc 10BASE-2 tùy thuộc vào loại máy thu).Kiến trúc này là tiêu chuẩn cho các thiết bị công nghiệp được kết nối Ethernet của thế hệ này..

Sau khi kết nối, mô-đun xử lý tất cả các giao tiếp Ethernet độc lập với chu kỳ quét của CPU.Chương trình CPU bắt đầu chuyển dữ liệu khi cần thiết nhưng không trực tiếp quản lý lưu lượng mạng.

Các thông số kỹ thuật chính

Khách hàng và máy chủ 2 hướng giao tiếp

IC693CMM321-EE hoạt động theo cả hai hướng:

Là một máy chủ:Mô-đun chờ các kết nối đến từ máy tính chủ, hệ thống SCADA, bảng điều khiển HMI hoặc các PLC Series 90-30 khác đóng vai trò khách hàng.có nghĩa là lên đến 16 thiết bị riêng biệt có thể đọc hoặc ghi dữ liệu PLC đồng thời. Chế độ máy chủ không yêu cầu thay đổi logic thang ¢ mô-đun trả lời các yêu cầu khách hàng SRTP tự động.

Là khách hàng:Mô-đun bắt đầu giao tiếp đi ra với một thiết bị khác có giao diện Ethernet.Chương trình xây dựng một yêu cầu truyền thông và truyền nó đến mô-đun thông qua COMMREQChế độ khách hàng cho phép trao đổi dữ liệu PLC-to-PLC, phối hợp I / O từ xa và đẩy dữ liệu được kích hoạt bởi chương trình đến các hệ thống máy chủ.

Các kịch bản ứng dụng

Tích hợp SCADA:Một loạt 90-30 điều khiển một quy trình xử lý nước. IC693CMM321-EE cung cấp cho hệ thống SCADA truy cập đọc liên tục vào các đăng ký PLCCác trạng thái báo động thông qua các kết nối máy chủ SRTPChương trình PLC tiếp tục được thực hiện mà không thay đổi; SCADA thăm dò mô-đun trực tiếp.

Giao dịch dữ liệu PLC-PLC:Hai hệ thống Series 90-30 tại các trạm sản xuất liền kề. Một hoạt động như một khách hàng (sử dụng COMMREQ), một người khác như một máy chủ.và chuyển tín hiệu bắt tay qua liên kết Ethernet giữa hai PLC mà không cần phần cứng bổ sung.

Thu thập dữ liệu máy tính chủ:Một máy tính chủ chạy Host Communication Toolkit thường xuyên đọc các tham số công thức và tổng sản xuất từ Series 90-30.IC693CMM321-EE xử lý các yêu cầu trong khi PLC tiếp tục quét bình thường mà không bị gián đoạn.

Câu hỏi thường gặp

Q1: Chuyển tiếp "-EE" trên IC693CMM321-EE là gì?

Trụ tố EE xác định sửa đổi phần cứng của bản xây dựng cụ thể này. GE Fanuc sử dụng phụ tố cặp chữ cái (EE, JJ, v.v.).) để biểu thị các sửa đổi phần cứng trong khi duy trì cùng một thông số kỹ thuật chức năng. Tất cả các phiên bản của IC693CMM321 đều tương thích về chức năng một phiên bản EE cài đặt và hoạt động trong cùng một hệ thống như một phiên bản JJ mà không thay đổi cấu hình.

Q2: IC693CMM321-EE có yêu cầu một bộ thu phát bên ngoài và loại nào?

Có. Cổng AAUI trên mô-đun kết nối với một máy thu bên ngoài thông qua một cáp AAUI. Loại máy thu xác định phương tiện truyền thông mạng vật lý:một máy thu 10BASE-T kết nối với một mạng lưới cặp xoắn RJ-45 tiêu chuẩnĐối với hầu hết các thiết bị hiện đại, một máy thu 10BASE-T là sự lựa chọn chính xác. Máy thu không được bao gồm trong mô-đun.

Q3: Làm thế nào để khối chức năng COMMREQ hoạt động cho giao tiếp khách hàng?

COMMREQ (Communication Request) là một hướng dẫn thang tiêu chuẩn của GE Fanuc Series 90-30.COMMREQ được gọi với một cấu trúc Command Block xác định địa chỉ IP của thiết bị mục tiêu, dịch vụ SRTP được yêu cầu (đọc hoặc ghi), địa chỉ bộ nhớ PLC và số lượng dữ liệu.Mô-đun xử lý lệnh không đồng bộ COMMREQ trả về trạng thái mà chương trình theo dõi để xác định khi chuyển giao hoàn tất hoặc đã thất bại.

Câu 4: Có thể lắp hai module IC693CMM321-EE trong cùng một hệ thống 90-30 không?

Có. Tối đa hai module IC693CMM321-EE có thể được lắp đặt trong một baseplate 90-30 cùng một lúc. Mỗi module hoạt động độc lập với địa chỉ IP và kết nối liên lạc riêng của nó.Điều này tăng gấp đôi các kết nối máy chủ có sẵn (tối đa 32 tổng số) và cung cấp các tùy chọn kết nối Ethernet dư thừa.

Q5: IC693CMM321-EE có tương thích với các bộ điều khiển micro PLC Series 90-20 hoặc Series 90 không?

Không. IC693CMM321-EE được thiết kế đặc biệt cho dòng 90-30 và không tương thích với dòng sản phẩm Series 90-20 hoặc Series 90 Micro.Mô-đun không thể được sử dụng với các bộ lập trình cầm tay GE Series 90-30 nó không tương thích với thiết bị lập trình cầm tay.
