| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | OMRON |
| Chứng nhận | CE RoHS |

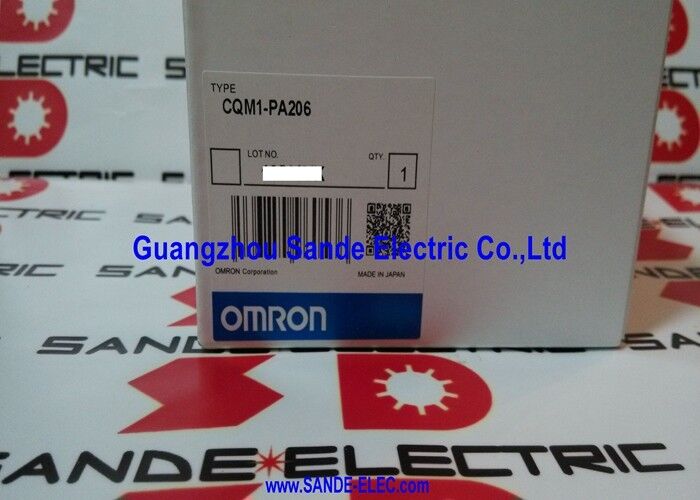

| Số mô hình | CQM1-PA206 |
CQM1-PA206 là đơn vị cung cấp điện nằm ở đầu trái của hệ thống PLC CQM1.và các đơn vị truyền thông kéo điện áp cung cấp logic của nó thông qua hệ thống bus từ đơn vị này.
Nguồn cung cấp điện chuyển đổi nguồn cung cấp nguồn điện AC thành hai đầu ra DC được điều chỉnh.và truyền thông mô-đun chạy trên đường ray này. Lượng đầu ra 24VDC ở 0,5A cung cấp nguồn DC phụ trợ cho việc sử dụng trong lĩnh vực hoặc các yêu cầu hệ thống nội bộ trong giá đỡ CQM1.
| Parameter | Giá trị |
|---|---|
| Đầu vào AC | 100~240V AC, 50/60Hz |
| Phạm vi hoạt động | 85264V AC, 4763Hz |
| 5VDC đầu ra | 6A |
| 24VDC đầu ra | 0.5A |
| Tổng sản lượng | 30W |
| Tiêu thụ năng lượng | 120VA tối đa |
| Dòng điện thâm nhập | 30A tối đa |
| Khép kín (500VDC) | 20MΩ phút |
| Dầu điện đệm (AC-GR) | 2,300 VAC |
| Khả năng chống tiếng ồn | IEC61000-4-4 |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Trọng lượng | 0.57 kg |
CQM1-PA206 được thiết kế để lắp đặt bảng công nghiệp, nơi rung động từ máy móc gần đó, bước chân trên boong máy,và sốc từ các hoạt động in cơ khí hoặc đóng dấu là điều kiện môi trường bình thường:
Động lực:Được thiết kế để chịu được độ phình 0,075mm ở tần số từ 10 đến 57Hz và gia tốc 9,8 m/s2 (≈1g) ở 57 ≈ 150Hz. Điều này bao gồm rung động sàn nhà máy điển hình từ máy móc quay,Máy vận chuyển, và hệ thống khí nén.
Sốc:Định giá đến 147 m / s2 (khoảng 15g) trong cả ba trục X, Y, và Z. Điều này cung cấp biên chống lại các transients cơ học từ đóng tiếp xúc, vận hành điện điện,và các sự kiện va chạm dây chuyền lắp ráp truyền qua khung bảng điều khiển.
Thay thế nguồn cung cấp điện cho hệ thống CQM1:Một hệ thống CQM1 trong một máy đóng gói cho thấy hoạt động CPU không ổn định và lỗi liên lạc mô-đun ngẫu nhiên.Thay thế CQM1-PA206 khôi phục ổn định 5VDC cho hệ thống bus, và tất cả các triệu chứng lỗi rõ ràng.
Hệ thống CQM1 mới:Một nhà sản xuất máy OEM xác định một hệ thống CQM1 cho một trạm kiểm tra mới.CQM1-PA206 cung cấp năng lượng hệ thống cho một CPU CQM1H và tối đa 11 mô-đun mở rộng I / O từ bất kỳ nguồn cung cấp AC chuẩn 85 264V tại địa điểm lắp đặt.
Q1: CQM1-PA206 tương thích với các CPU CQM1 nào?
CQM1-PA206 tương thích với tất cả các đơn vị CPU CQM1 và CQM1H.Tổng công suất có sẵn (30W tại 5VDC + 24VDC kết hợp) xác định số lượng module mở rộng I / O mà hệ thống hỗ trợ; điều này phụ thuộc vào dòng hút của mỗi mô-đun được lắp đặt.
Q2: CQM1-PA206 có thể cung cấp năng lượng cho bao nhiêu mô-đun mở rộng I / O?
Tổng số lượng module mở rộng được giới hạn bởi cả số lượng module tối đa của CPU và tổng công suất đầu ra của nguồn điện.Mỗi mô-đun mở rộng I / O CQM1 hút từ 40mA đến 170mA từ bus 5VDCĐối với các cấu hình I / O hỗn hợp điển hình, 6A ở 5VDC hỗ trợ 7 đến 10 mô-đun mở rộng.Tính toán tổng lượng rút tiền mặt hiện tại cho các cấu hình được lên kế hoạch và xác nhận nó vẫn còn trong giới hạn 6A.
Q3: Đơn vị bảo vệ tiếng ồn IEC61000-4-4 bao gồm những gì?
IEC61000-4-4 là tiêu chuẩn về miễn dịch điện nhanh chóng (EFT) ‡ sự kiện bùng nổ điện áp nhanh trên đầu vào nguồn điện do chuyển đổi transients từ các bộ tiếp xúc, relé,và các thiết bị cảm ứng khác chuyển đổi vào cùng một mạch phân phối điệnSự phù hợp của CQM1-PA206 với tiêu chuẩn này có nghĩa là nó tiếp tục hoạt động chính xác thông qua các sự kiện thoáng qua điển hình của một môi trường bảng công nghiệp mà không cần kích hoạt, thiết lập lại,hoặc làm hỏng đầu ra nguồn logic.
Câu 4: Khả năng đầu ra 24VDC trên CQM1-PA206 có phù hợp để cung cấp năng lượng cho các cảm biến trường không?
Khả năng đầu ra 24VDC cung cấp 0,5A 12W ở 24V. Điều này đủ để cung cấp năng lượng cho một số lượng nhỏ các cảm biến 24VDC hoặc một số đèn chỉ số được kết nối trực tiếp với hệ thống CQM1.Đối với các ứng dụng đòi hỏi nhiều hơn 0.5A ở 24VDC cho các thiết bị thực địa, một nguồn điện 24VDC chuyên dụng bên ngoài là cần thiết. Đừng quá tải đầu ra 24VDC của CQM1-PA206 vượt quá 0,5A.
Q5: Điện áp thử nghiệm sức mạnh điện bao gồm CQM1-PA206, và nó xác minh điều gì?
Kiểm tra sức mạnh điện môi (hi-pot) áp dụng 2,300 VAC giữa các đầu đầu đầu vào AC và đầu cuối bảo vệ đất (GR).Điều này xác minh rằng lưới an toàn-đất cách nhiệt có thể chịu được quá điện áp transients mà không bị hỏngSố 1.000 VAC áp dụng giữa các đầu ra DC và GR.Các giá trị này xác nhận nguồn cung cấp điện duy trì cách ly an toàn giữa các mạch điện áp chính và các mạch đầu ra DC điện áp thấp và kết nối đất.
