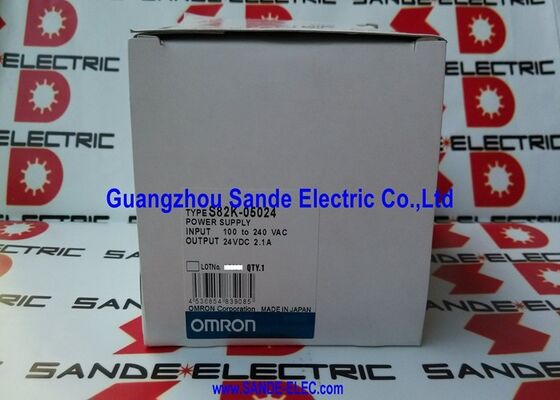

Omron S82K-05024 | Bộ nguồn chuyển mạch DIN Rail dòng S82K — Tự động chọn 24V DC / 2.1A / 50W / 100–240V AC

50W ở 24V DC — Đầu vào AC đa năng, Đầu ra có thể điều chỉnh

S82K-05024 chuyển đổi nguồn điện xoay chiều một pha thành nguồn điện 24V DC được điều chỉnh ở 2,1A (50W) để cấp nguồn cho thẻ I/O PLC, mạng cảm biến, dãy van điện từ và tải bảng điều khiển lấy điện áp 24V DC. Đầu vào AC phạm vi rộng tự động xử lý nguồn điện xoay chiều 100–240V — nguồn điện hoạt động mà không cần lựa chọn phạm vi hoặc thay đổi liên kết trên cả hệ thống AC 100–120V (Bắc Mỹ, Nhật Bản) và hệ thống AC 200–240V (Châu Âu, công nghiệp 230V). Đầu vào phổ quát này giúp loại bỏ việc dự trữ các biến thể 120V và 240V riêng biệt cho các khu vực lắp đặt khác nhau.

Điện áp đầu ra có thể điều chỉnh trong phạm vi 21,6–27,6V DC bằng cách sử dụng bộ điều chỉnh ở bảng mặt trước. Điều này cho phép tinh chỉnh đầu ra để bù đắp cho sự sụt giảm điện áp khi chạy cáp dài đến tải phân tán hoặc để đặt đầu ra chính xác cho các tải có yêu cầu điện áp chặt chẽ. Khả năng cảm biến từ xa (nếu được hỗ trợ) bù cho sự sụt giảm cáp bằng cách đo điện áp ở tải thay vì ở các đầu nối nguồn.

Chỉ báo cảnh báo điện áp thấp DC THẤP là một tính năng vận hành và bảo trì thiết thực — đèn LED màu đỏ sáng khi điện áp đầu ra giảm xuống 75–90% định mức, đưa ra cảnh báo sớm về nguồn cung cấp quá tải hoặc xuống cấp trước khi nguồn cung cấp bị hỏng hoàn toàn.

Thông số kỹ thuật chính

Bảo vệ quá tải và thiếu điện áp

S82K-05024 bao gồm mạch bảo vệ quá tải - khi dòng điện đầu ra vượt quá định mức 2.1A, bảo vệ sẽ kích hoạt để ngăn ngừa hư hỏng do nhiệt. Chế độ bảo vệ quá tải trong dòng S82K thường làm giảm điện áp đầu ra hoặc tắt nguồn cho đến khi tình trạng quá tải được giải quyết. Lưu ý rằng các tải có bộ chuyển đổi DC-DC tích hợp có thể tạo ra dòng điện khởi động cao khi khởi động và có thể tạm thời kích hoạt bảo vệ quá tải — Tài liệu của Omron đề cập đến tình trạng này và phương pháp khởi động mềm hoặc trình tự thích hợp.

Câu hỏi thường gặp

Câu hỏi 1: S82K-05024 có cần bộ chọn phạm vi cho nguồn điện xoay chiều 110V so với 230V không?

Không. Đầu vào tự động chọn sẽ tự động xử lý nguồn điện xoay chiều 100–240V mà không có bất kỳ thay đổi liên kết hoặc công tắc bộ chọn nào. Phạm vi hoạt động kéo dài từ 85V đến 264V AC, bao gồm tất cả các điện áp cung cấp một pha tiêu chuẩn trên toàn thế giới. Chỉ cần kết nối nguồn điện xoay chiều có sẵn và thiết bị sẽ điều chỉnh đầu ra 24V DC.

Câu 2: Điện áp đầu ra có thể điều chỉnh được không và phạm vi là bao nhiêu?

Đúng. Một tông đơ trên thiết bị cho phép điều chỉnh điện áp đầu ra trong khoảng 21,6V DC và 27,6V DC. Sử dụng một tuốc nơ vít nhỏ để điều chỉnh phần trang trí. Đo điện áp đầu ra tại các cực tải bằng đồng hồ đo đã hiệu chuẩn trước khi xác nhận cài đặt - một tải từ xa có điện trở cáp sẽ hiển thị điện áp ở các cực khác với ở đầu ra nguồn.

Câu 3: Đèn báo DC THẤP màu đỏ có ý nghĩa gì khi nó sáng?

Đèn LED màu đỏ kích hoạt khi điện áp đầu ra giảm xuống từ 75% đến 90% định mức 24V — khoảng 18–21,6V. Điều này cho thấy nguồn cung cấp bị quá tải, đầu vào AC nằm dưới phạm vi tối thiểu hoặc bản thân nguồn cung cấp đang xuống cấp. Đèn báo màu xanh lá cây đồng thời mờ đi khi điện áp giảm. Điều tra nguyên nhân trước khi nguồn cung cấp bị hỏng hoàn toàn.

Câu hỏi 4: Hai thiết bị S82K-05024 có thể song song để có dòng điện đầu ra lớn hơn không?

Bộ nguồn chuyển mạch yêu cầu các điều kiện cụ thể để hoạt động song song. Kiểm tra tài liệu dòng S82K để được hướng dẫn về kết nối song song. Nếu không có sự sắp xếp chia sẻ dòng điện thích hợp, một nguồn cung cấp có thể mang toàn tải trong khi nguồn kia chạy không tải hoặc trong một chu kỳ giữa quá tải và phục hồi.

Câu 5: S82K-05024 đã ngừng sản xuất. Hiện tại có sản phẩm thay thế Omron không?

Dòng S82K đã được thành công bởi các dòng bộ nguồn chuyển mạch Omron mới hơn bao gồm dòng S8VK và S8FS. S8VK-G05024 cung cấp 24V DC / 2.1A / 50W với hệ số dạng tương tự và lắp ray DIN. Xác nhận kích thước, bố cục thiết bị đầu cuối và bộ tính năng của thiết bị thay thế phù hợp với yêu cầu về không gian bảng điều khiển và ứng dụng trước khi thay thế.
