Mô-đun đầu vào đầu ra
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A06B-6081-H103 |

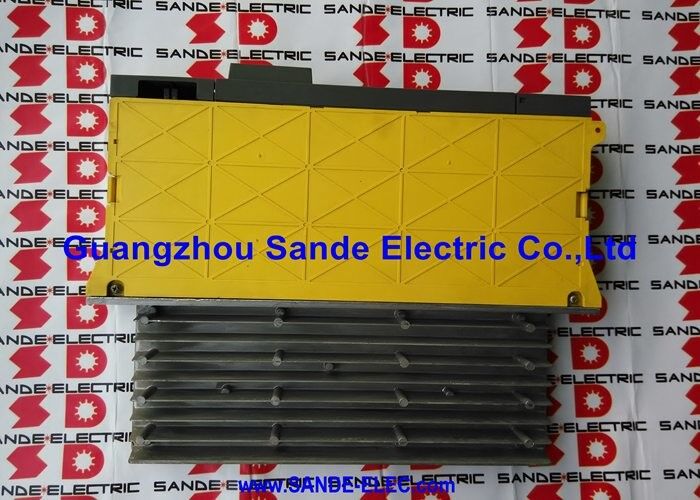

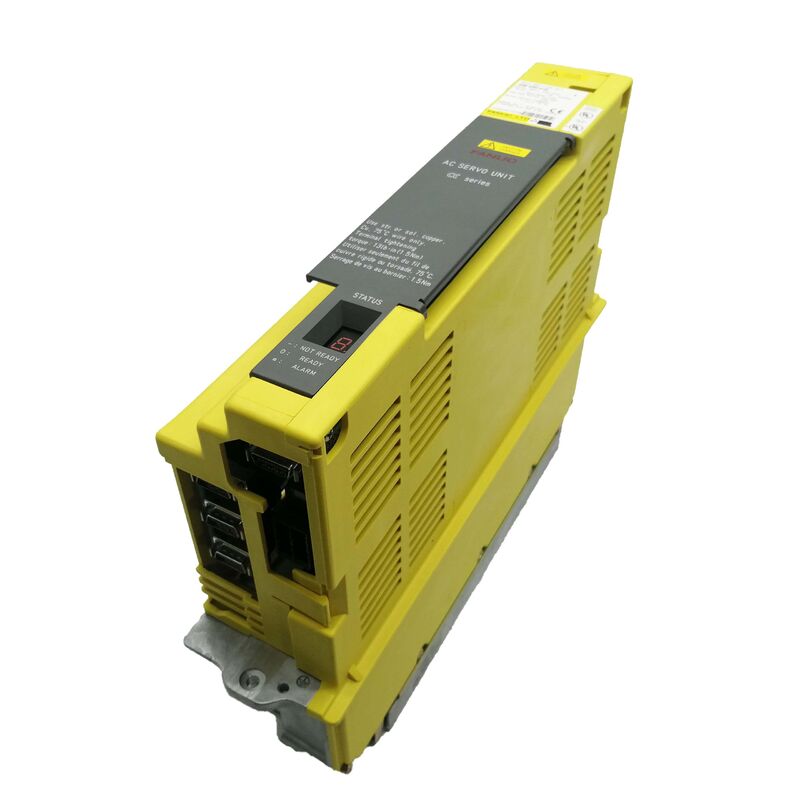

A06B-6081-H103 là PSMR-3 là mô hình công suất thứ ba trong loạt PSMR của FANUC (Mô-đun cung cấp điện có khả năng tái tạo).Mô-đun cung cấp điện này có thể trả lại năng lượng tái tạo cho nguồn cung cấp AC trong khi phanh động cơ phụ trợ, thay vì phân tán nó dưới dạng nhiệt trong điện trở phanh.
Trong hệ thống FANUC Alpha servo drive:
Trong quá trình gia tốc động cơ:PSMR-3 điều chỉnh các AC ba pha (200230V AC) đến một bus DC 2833 325V được điều chỉnh. Bus DC này cung cấp các mô-đun khuếch đại servo (SVM) và spindle (SPM) được kết nối,mà lần lượt tạo ra AC tần số biến đổi mà điều khiển các động cơ.
Trong quá trình giảm tốc động cơ:Khi servo motor phanh, chúng hoạt động như các máy phát điện, trả lại năng lượng động dưới dạng năng lượng điện trở lại bus DC. Một nguồn điện tiêu chuẩn không thể xử lý năng lượng tái tạo này;Nó phải được phân tán trong điện trở phanhNgược lại, PSMR-3 đảo ngược DC tái tạo trở lại AC và đưa nó trở lại nguồn cung cấp.
| Parameter | Giá trị |
|---|---|
| Mô hình | PSMR-3 |
| Nhập | 200 ̊230V AC, 14,5A, 3 pha, 50/60Hz |
| Sản lượng | 283 ⋅ 325V DC, 3,8kW |
| Kích thước | 171mm × 59mm × 367mm |
| PCB bên trong | A20B-2001-0890 và A16B-2202-0542 |
| Hướng dẫn | B-65162E (FANUC AC Servo Amplifier) |
| Ứng dụng | Máy CNC và robot FANUC |
A06B-6081-H103 tạo ra các mã báo động cụ thể khi xảy ra lỗi:
| Mã | Phạm vi lỗi |
|---|---|
| AL-01 | Điện dư thừa trong mô-đun điện chính |
| AL-02 | Quạt làm mát dừng lại |
| AL-03 | Nhiệt độ quá cao của tủ nhiệt mạch chính |
| AL-04 | Điện áp xe buýt DC giảm |
| AL-05 | Trình điện tụ chính không sạc lại kịp thời |
| AL-06 | Nguồn điện đầu vào bất thường |
| AL-07 | Điện áp xe buýt DC cao bất thường |
A06B-6081-H103 được xác nhận sử dụng trong cả máy công cụ CNC FANUC và robot công nghiệp FANUC:
Ứng dụng máy công cụ CNC:PSMR-3 phục vụ như là nguồn cung cấp điện trung tâm cho toàn bộ hệ thống Alpha servo drive trên các trung tâm gia công, trung tâm quay,và máy nghiền ️ cung cấp năng lượng DC điều chỉnh cho tất cả các ổ trục servo và ổ trục trục đồng thời.
Ứng dụng robot:Các robot FANUC được trang bị hệ thống truyền động dòng Alpha sử dụng PSMR-3 để cung cấp năng lượng cho nhiều trục servo chung của robot.Khả năng tái tạo đặc biệt có giá trị trong các ứng dụng robot với các chuyển động quán tính cao.
Q1: Tầm quan trọng của "PSMR" so với "PSM" trong tên mô-đun cung cấp điện của FANUC là gì?
PSM = Mô-đun cung cấp điện (tiêu chuẩn không thể trả lại năng lượng tái tạo cho nguồn cung cấp AC; yêu cầu điện trở phanh).PSMR = Power Supply Module with Regenerative feedback (có thể đảo ngược năng lượng tái tạo từ động cơ phanh trở lại nguồn cung cấp AC). PSMR-3 (A06B-6081-H103) là biến thể tái tạo nó loại bỏ sự cần thiết cho các kháng phanh trong hầu hết các ứng dụng và giảm tiêu thụ năng lượng trong các hệ thống truyền động chu kỳ cao.
Q2: Các bộ khuếch đại FANUC Alpha servo nào cung cấp năng lượng cho A06B-6081-H103?
A06B-6081-H103 PSMR-3 cung cấp nguồn điện bus DC cho các mô-đun servo FANUC Alpha series (SVM ¢ đơn và đa trục) và các mô-đun trục (SPM) trong hệ thống truyền động Alpha.Sự kết hợp cụ thể của các mô-đun SVM và SPM mà PSMR-3 có thể hỗ trợ được xác định bởi tổng công suất ổ cắm không vượt quá 3Chỉ số đầu ra của mô-đun là.8kW.
Câu 3: báo động AL-05 ("capacitor không sạc lại kịp thời") cho thấy gì?
AL-05 xuất hiện khi các tụ điện bus DC nội bộ của PSMR-3 không sạc đến điện áp yêu cầu trong thời gian dự kiến sau khi bật điện.một bộ tụ trong mô-đun đã bị suy giảm (giảm công suất hoặc tăng rò rỉ), một lỗi trong mạch sạc trước, hoặc một mạch ngắn trên bus DC từ một bộ khuếch đại được kết nối.AL-04 trong khi chạy.
Q4: Có thể thay thế hai PCB bên trong (A20B-2001-0890 và A16B-2202-0542) một cách độc lập không?
Có cả bảng điều khiển A20B-2001-0890 và bảng dây điện A16B-2202-0542 đều có sẵn riêng biệt như phụ tùng.Nếu lỗi được chẩn đoán là cụ thể cho một PCB (hình thức báo động điều khiển so với các mẫu lỗi giai đoạn điện), thay thế PCB bị lỗi một mình là khả thi và ít tốn kém hơn so với thay thế toàn bộ module A06B-6081-H103.Tài liệu bảo trì nguồn điện FANUC Alpha có thể cung cấp hướng dẫn về cách cô lập các lỗi cho các bảng nội bộ cụ thể.
Q5: Những biện pháp phòng ngừa an toàn nào áp dụng khi thay thế A06B-6081-H103?
Bắt nguồn hệ thống servo drive hoàn toàn tắt và cô lập tất cả các nguồn cung cấp. The PSMR-3's DC bus capacitors retain hazardous voltage (283–325V DC) for a period after mains removal — wait the discharge time specified in the B-65162E manual and verify DC bus voltage is at safe levels before handling internal componentsMô-đun này có thể thi thể nhỏ gọn (171mm × 59mm × 367mm) nhưng điện áp bên trong của nó có khả năng gây chết người.
