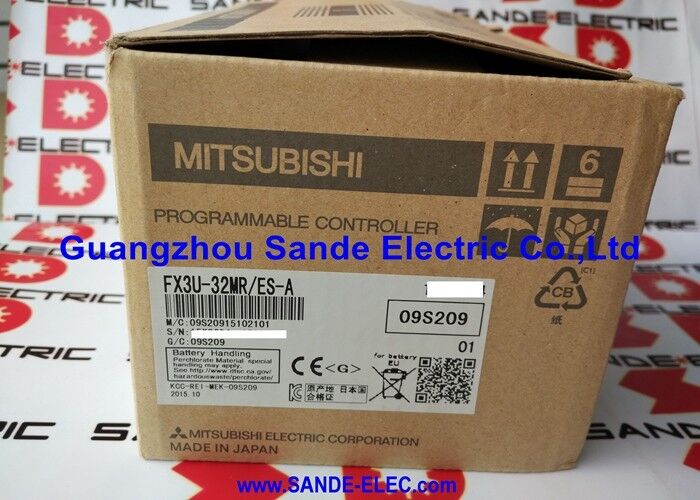

Mô-đun PLC Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

Mitsubishi FX3U-32MR/ES-A MELSEC FX3U 32 điểm PLC nhỏ gọn 16 DI / 16 DO Relay 100 240V AC / 64K bước

FX3U Khả năng bước trên FX2N trong một định dạng nhỏ gọn

FX3U là PLC nhỏ gọn hiệu suất cao nhất của Mitsubishi trong loạt MELSEC-F.FX3U-32MR / ES-A đóng gói 16 đầu vào kỹ thuật số và 16 đầu ra relé vào một cơ thể nhỏ gọn duy nhất với nguồn cung cấp điện AC 100 ∼ 240V ∼ ES-A chỉ định cấu hình nguồn cung cấp điện AC tiêu chuẩn châu ÂuĐơn vị hoạt động từ lưới điện chuyển đổi một pha trên toàn bộ phạm vi 100 ~ 240V mà không cần lựa chọn phạm vi, bao gồm các cài đặt từ lưới điện 100V Nhật Bản đến lưới điện 230V châu Âu mà không cần thay đổi phần cứng.

Định dạng đầu ra rơle chuyển đổi tải trường ở điện áp xoay hoặc DC ‡ dây tiếp xúc, van điện tử, đèn phi công và động cơ xoay nhỏ.biến thể đầu ra bóng bán dẫn (FX3U-32MT) phù hợp hơnCác đầu ra tiếp xúc xử lý các loại tải công nghiệp đòi hỏi sự cô lập điện và sự linh hoạt điện áp mà đầu ra bóng bán dẫn không thể cung cấp.

Việc mở rộng lên đến 256 điểm I / O sử dụng các mô-đun mở rộng và bộ điều hợp dòng FX3U.và Ethernet tất cả kết nối với cùng một đơn vị cơ sở, mở rộng quy mô hệ thống từ bộ điều khiển 32 điểm độc lập sang bộ điều khiển máy đa chức năng mà không thay đổi CPU.

Các thông số kỹ thuật chính

Bộ đếm tốc độ cao ở 100 kHz Không có phần cứng bên ngoài

FX3U-32MR / ES-A bao gồm 6 kênh đếm tốc độ cao tích hợp. Bốn kênh hoạt động ở 10 kHz; hai ở 100 kHz.hoặc phát ra xung trực tiếp cho phép theo dõi vị trí, đo tần số và giám sát tốc độ trong đơn vị cơ sở.khối định vị FX3U-1PG thêm đầu ra xung 200 kHz chuyên dụng trên các chức năng đếm tích hợp của đơn vị cơ sở.

Câu hỏi thường gặp

Q1: Khả năng đầu ra relé có ý nghĩa gì trong thực tế so với phiên bản đầu ra transistor?

Các đầu ra rơle (MR) chuyển đổi tải AC và DC ở một phạm vi điện áp rộng ~ lên đến 250V AC và 30V DC. Các tiếp xúc không có yêu cầu cực cố định.nhưng chuyển đổi nhanh hơn (không có sự chậm trễ cơ học), xử lý tốc độ chu kỳ cao hơn, và không bị mòn do liên lạc cung.Chọn transistor cho đầu ra xung tần số cao và chuyển đổi nhanh 24V DC tải.

Câu 2: FX3U-32MR/ES-A có thể được lập trình bằng GX Works3 không?

Dòng FX3U được lập trình bằng GX Works2. GX Works3 hỗ trợ FX5U và FX5UC (dòng iQ-F) nhưng không hỗ trợ thế hệ FX3U.Sử dụng GX Works2 với SC09 RS-422 cáp lập trình hoặc một bộ chuyển đổi USB để kết nối với cổng RS-422 tích hợp.

Q3: Các mô-đun mở rộng nào có thể kết nối với FX3U-32MR/ES-A?

FX3U chấp nhận các mô-đun mở rộng I / O tiêu chuẩn (FX2N-EX, FX3U-EX), các mô-đun chức năng đặc biệt (analogue, định vị, truyền thông) và loạt FX3U ADP (đối biến mở rộng).Tổng I / O mở rộng đến tối đa 256 điểm. Tối đa 8 khối định vị FX3U-1PG có thể kết nối cho chuyển động đa trục.

Q4: FX3U-32MR/ES-A có cổng Ethernet tích hợp không?

Không. Đơn vị cơ sở có cổng RS-422 tích hợp để lập trình và liên lạc hàng loạt. Đối với kết nối Ethernet, thêm FX3U-ENET-ADP (Adapter Ethernet) vào cổng ADP ở phía bên trái của CPU.FX3U cũng hỗ trợ RS-232C và RS-485 thông qua bộ điều hợp truyền thông.

Q5: Thời gian sử dụng pin là bao lâu và nó bảo vệ dữ liệu nào?

FX3U sử dụng pin lithium tích hợp để giữ lại chương trình người dùng trong RAM khi nguồn điện bị cắt.Khi báo động pin (M8006) hoạt động, thay pin trong thời gian được chỉ định trong hướng dẫn phần cứng FX3U để tránh mất chương trình.
