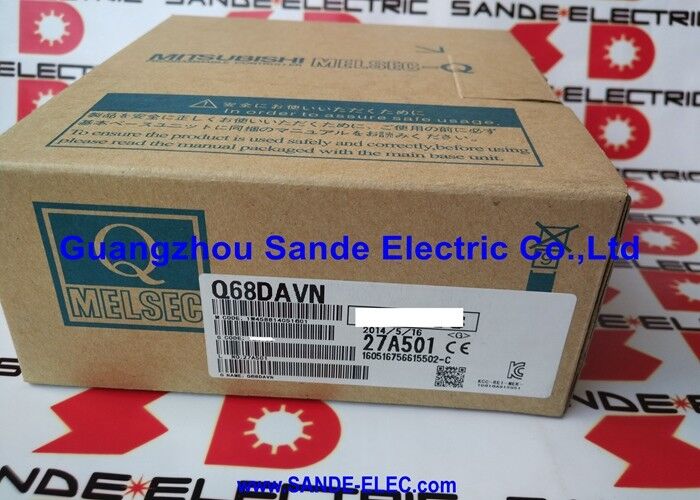

BỘ CHUYỂN ĐỔI D/A PLC MITSUBISHI Q68DAVN

Mitsubishi Q68DAVN∙ MELSEC-Q 8-Channel ±10V Digital-to-Analog Output Module 16 bit / High Resolution / Short-circuit Protected

8 Đầu ra điện áp tương tự từ các giá trị kỹ thuật số đến tín hiệu trường

Q68DAVN cung cấp tám kênh đầu ra tương tự độc lập ± 10V DC cho nền tảng PLC Mitsubishi MELSEC-Q.Mỗi kênh chấp nhận một giá trị kỹ thuật số nhị phân được ký 16 bit từ CPU Q-series và chuyển đổi nó thành một điện áp tương tự theo tỷ lệĐiện áp tương tự này điều khiển các thiết bị trường mà yêu cầu một liên tục biến động điện áp thiết lập điểm ¢ bộ khuếch đại servo, bộ điều khiển van tỷ lệ, chuyển động tần số chuyển đổi tham chiếu tốc độ,và các vòng kiểm soát quy trình.

Hai chế độ độ phân giải mở rộng khả năng áp dụng của mô-đun trên các yêu cầu độ chính xác khác nhau.095 số lượng kỹ thuật số trên phạm vi đầu ra ± 10V 12 bit độ phân giải đầu ra hiệu quả. Chế độ độ phân giải cao tăng lên -12,288 đến +12,287 hoặc -16,384 đến +16,383 tùy thuộc vào cấu hình,cung cấp các bước điện áp đầu ra tốt hơn cho các ứng dụng điều khiển chính xác khi độ phân giải tiêu chuẩn không đủ.

The output short-circuit protection prevents damage to the module when an output is accidentally short-circuited to ground or another voltage — a failure mode that would otherwise destroy the output circuitVòng mạch bảo vệ giới hạn dòng điện đầu ra, bảo vệ DAC và giai đoạn đầu ra trong khi lỗi hiện diện.Bảo vệ này không thay thế thực hành dây chuyền đúng nhưng cung cấp một biên độ an toàn trong khi đưa vào hoạt động và lỗi dây chuyền.

Các thông số kỹ thuật chính

Ghi chú về đầu cuối dây

Q68DAVN sử dụng các kết nối đầu cuối crimp. Các đầu cuối FG chấp nhận: R1.25-3, 1.25-YS3, RAV1.25-3, hoặc V1.25-YS3A. Tất cả các đầu cuối tín hiệu khác chấp nhận R1.25-3 chỉ có thiết bị kết nối ️ không thể sử dụng thiết bị kết nối mang tay (cô lập) trên thiết bị kết nối tín hiệuĐây là một hạn chế thông số kỹ thuật dây điện, không phải là một khuyến nghị: sử dụng loại đầu cuối không chính xác có nguy cơ kết nối không đáng tin cậy hoặc không tuân thủ vật lý với dải đầu cuối của mô-đun.

EEPROM Write Endurance (Sức bền viết)

Q68DAVN lưu trữ các tham số kênh (cài đặt phạm vi đầu ra, cấu hình bật đầu ra) trong EEPROM với độ bền ghi tối đa 100.000 hoạt động.Giới hạn này áp dụng cho EEPROM nội bộ của moduleCác chương trình PLC liên tục ghi các tham số mô-đun (thay vì ghi một lần trong quá trình đưa vào hoạt động) có thể sử dụng giới hạn này trong hoạt động kéo dài.Thiết kế chương trình để viết các tham số chỉ khi chúng thay đổi, không phải trong mỗi chu kỳ quét.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa chế độ độ phân giải tiêu chuẩn và chế độ phân giải cao trên Q68DAVN là gì?

Trong chế độ độ phân giải tiêu chuẩn, độ phân giải chuyển đổi từ kỹ thuật số sang tương tự trải dài từ -4.096 đến +4.095 đếm trên phạm vi đầu ra ± 10V khoảng 2.44mV mỗi lần đếm.cùng một phạm vi ± 10V được lập bản đồ với phạm vi đếm số kỹ thuật số rộng hơn (tối đa -16Chọn chế độ độ độ phân giải cao cho các ứng dụng mà độ phân giải đầu ra tốt quan trọng,chẳng hạn như các thiết lập chuyển động chính xác hoặc các vòng kiểm soát quy trình chặt chẽ.

Q2: Kháng tải tối thiểu nào mà đầu ra Q68DAVN yêu cầu?

Thông số kỹ thuật đầu ra yêu cầu kháng tải tối thiểu là 1kΩ.Năng lượng kết nối dưới 1kΩ có thể làm cho điện áp đầu ra lệch khỏi giá trị được chỉ định hoặc kích hoạt bảo vệ mạch ngắn. Trọng điện cao lên đến 1MΩ được hỗ trợ đệm đầu ra có thể điều khiển phạm vi này một cách đáng tin cậy. Xác nhận nghịch điện đầu vào của thiết bị được kết nối trong phạm vi 1kΩ đến 1MΩ trước khi dây điện.

Q3: Liệu Q68DAVN có cung cấp đầu ra vòng lặp hiện tại (420mA)?

Q68DAVN chỉ cung cấp đầu ra điện áp (−10V đến +10V DC). Đối với đầu ra tương tự vòng lặp dòng điện (420mA) trên nền tảng MELSEC-Q, Mitsubishi cung cấp các mô-đun DA đầu ra dòng điện chuyên dụng.Xác nhận loại đầu ra được yêu cầu bởi thiết bị trường kết nối một mô-đun DA điện áp không thể thay thế cho một mô-đun vòng điện mà không có chuyển đổi tín hiệu bổ sung.

Q4: Điều gì sẽ xảy ra nếu một đầu ra Q68DAVN bị kết nối ngắn với mặt đất?

Vòng mạch bảo vệ mạch ngắn giới hạn dòng điện đầu ra để bảo vệ giai đoạn đầu ra của mô-đun.Khi mạch ngắn được loại bỏChương trình PLC có thể nhận được tín hiệu lỗi mô-đun chỉ ra tình trạng mạch ngắn, tùy thuộc vào cấu hình chẩn đoán.Luôn luôn giải quyết lỗi dây chuyền trước khi trở lại các mô-đun hoạt động bình thường.

Q5: Có bao nhiêu mô-đun Q68DAVN có thể được cài đặt trong một hệ thống MELSEC-Q?

Q68DAVN được cài đặt trong bất kỳ khe cắm mô-đun chức năng thông minh nào có sẵn trong cơ sở chính hoặc cơ sở mở rộng MELSEC-Q.Số lượng tối đa các mô-đun được giới hạn bởi số lượng mô-đun thông minh tối đa của CPU Q-series (thường lên đến 64 mô-đun thông minh mỗi CPU)Mỗi Q68DAVN chiếm một khe cắm.Xác nhận giới hạn mô-đun thông minh của CPU cụ thể từ hướng dẫn người dùng MELSEC-Q trước khi cấu hình hệ thống đa mô-đun.
