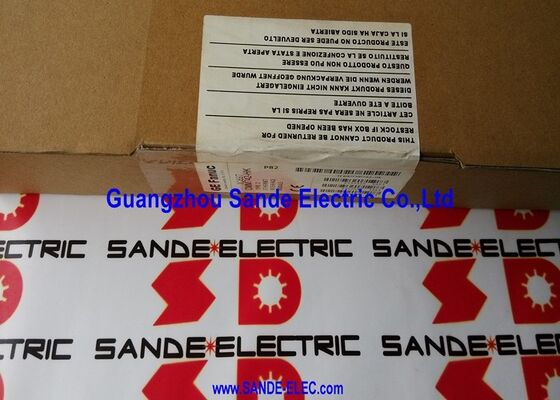

GE Fanuc Mô-đun đầu ra 12/24 VDC 0,5 amp 16 điểm IC694MDL740 IC694MDL74O IC-694MDL740

GE Fanuc IC694MDL740

16 điểm đầu ra DC trong hai nhóm độc lập

IC694MDL740 là một mô-đun đầu ra transistor 16 điểm cho PLC Series 90-30 của GE Fanuc.được chia thành hai nhóm độc lập gồm 8 đầu ra có chung một đầu cuối. Two separate common terminals means the two groups can be powered from different sources or switched independently — useful in panels where one group controls 24V DC loads while the other switches a different voltage or circuit.

Mỗi đầu ra được đánh giá là 0.5A liên tục. giới hạn chung của 2A giới hạn tổng dòng đồng thời mà tất cả tám đầu ra trong một nhóm có thể thu hút với nhauhoặc bất kỳ sự kết hợp nào với tổng số 2A hoặc ít hơnTrong một tủ với tất cả 16 đầu ra điều khiển tải 24V DC cuộn dây (những thiết bị liên lạc, van điện tử, rơle),tính toán hiện tại đồng thời trường hợp tồi tệ nhất cho mỗi nhóm và xác nhận nó ở trong giới hạn chung 2A- vượt quá điều này gây ra tổn thương nhiệt cho giai đoạn đầu ra ngay cả khi các điểm riêng lẻ trong số các điểm của họ.

Các thông số kỹ thuật chính

Khả năng tương thích với tải

Đánh giá 4,78A trong 10ms là độ dung nạp của mô-đun đối với dòng sóng đột ngột khi bật tải năng suất hoặc động cơ.van điện lực và các máy tiếp xúc sản xuất một thâm nhập ngắn ngủi khi cuộn dây của họ lần đầu tiên năng lượngIC694MDL740 xử lý sự đột nhập này mà không bị hư hỏng hoặc gây ra quá tải giả, miễn là sự đột nhập vào bất kỳ điểm nào không vượt quá 4,78A và giới hạn liên tục thông thường được quan sát.

Sự sụt giảm điện áp đầu ra tối đa 1V qua transistor đầu ra ở dòng điện định giá ảnh hưởng đến điện áp thực tế được cung cấp cho tải.tải trọng nhìn thấy 23V tối thiểu được chấp nhận cho các thiết bị trường đồng 24V tiêu chuẩnĐối với tải đòi hỏi dung nạp điện áp chặt chẽ hơn, hãy tính đến sự sụt giảm này trong lựa chọn thiết bị thực địa.

Câu hỏi thường gặp

Q1: Lượng điện đồng thời tối đa mà tất cả 16 đầu ra có thể rút ra cùng một lúc là bao nhiêu?

Mỗi hai nhóm có giới hạn 2A cho mỗi nhóm. Với hai nhóm độc lập, mô-đun có thể xử lý tối đa 4A tổng dòng đầu ra đồng thời (2A cho mỗi nhóm).điều này có nghĩa là không nhiều hơn 4 đầu ra cho mỗi nhóm có thể ở mức 0 của họ.5A tối đa đồng thời. Tính toán dòng tải trường cho mỗi nhóm trước khi đưa vào sử dụng.

Q2: IC694MDL740 có thể điều khiển trực tiếp các cuộn dây chuyền 24V DC không?

Vâng. Các cuộn dây chuyền 24V DC tiêu chuẩn hút 50 ∼ 200mA, trong phạm vi 0.5A mỗi điểm.Thêm một diode tự do trên mỗi cuộn dây nếu nó không được bao gồm trong cơ thể rơle this this suppresses the voltage spike when the output switches off and protects the output transistor.

Q3: Giảm điện áp đầu ra 1V max có nghĩa là gì trong thực tế?

Transistor đầu ra có điện áp bão hòa lên đến 1V khi dẫn điện.Đối với hầu hết các thiết bị lĩnh vực công nghiệp có định lượng 12 ∼ 24V DCNếu một thiết bị được kết nối yêu cầu đầy đủ 24V tại các đầu cuối của nó, điện áp cung cấp phải được điều chỉnh lên ít nhất 1V để bù đắp.

Q4: Mô-đun được đánh giá là 12 24V DC. Có thể sử dụng cả hai mức điện áp cùng một lúc trên cùng một mô-đun không?

Vâng vì mô-đun có hai nhóm đầu ra độc lập, mỗi nhóm có đầu cuối chung của riêng nó, một nhóm có thể hoạt động từ một nguồn DC 12V trong khi nhóm khác hoạt động từ một nguồn DC 24V.Hai nhóm được cách ly điện từ nhau tại các đầu cuối chung của họ.

Q5: Những dấu hiệu của một điểm đầu ra IC694MDL740 thất bại là gì?

Một bộ bán dẫn đầu ra bị trục trặc ở một điểm tạo ra một điểm bị tắt vĩnh viễn (vòng tròn mở) hoặc bật vĩnh viễn (thất bại mạch ngắn).Kiểm tra với PLC trong chế độ chạy và điểm đầu ra bị ép nếu tải được kết nối không hoạt động và nguồn cung cấp trường được xác nhận có mặt tại đầu cuối chungỞ cấp mô-đun, một mô hình các điểm thất bại liền kề nhau có thể chỉ ra một lỗi chế độ chung hơn là các lỗi riêng lẻ của transistor.
