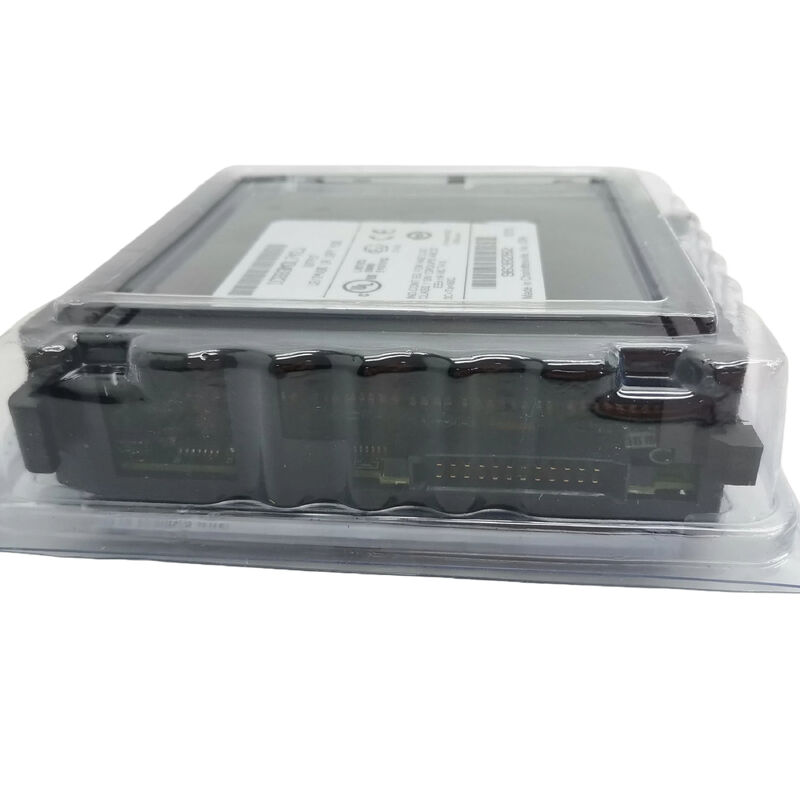

GE FANUC 12/24 Vdc Output IC693MDL741 IC-693MDL741

IC693MDL741 | Mô-đun đầu ra DC 16 điểm GE Fanuc Series 90-30 — 12/24VDC / 0,5A mỗi điểm / Logic âm / Nhóm 2×8 / Cách ly 1500V

Logic tiêu cực - Ý nghĩa của nó trong hiện trường

Logic âm (sinking) có nghĩa là mỗi kênh đầu ra kết nối cực âm/phía chung của tải với cực đầu ra của mô-đun. Điện áp nguồn dương đến từ nguồn điện bên ngoài của người dùng trực tiếp tới một phía của tải. Khi đầu ra kích hoạt, IC693MDL741 cung cấp đường dẫn dòng điện từ tải qua bóng bán dẫn đầu ra đến bus âm - hoàn thành mạch.

Sự sắp xếp chìm này là tiêu chuẩn cho nhiều thiết bị hiện trường DC công nghiệp trong các quy ước máy công cụ của Nhật Bản và Châu Á. Van điện từ loại NPN, đèn báo và cuộn dây rơle được nối dây cho đầu vào chìm kết nối trực tiếp với đầu ra của IC693MDL741 mà không đảo cực. Đối với tải nguồn (PNP), cần có rơle xen kẽ hoặc một biến thể mô-đun khác.

Nguồn điện DC 12V hoặc 24V bên ngoài của người dùng cấp nguồn cho tất cả các thiết bị hiện trường. IC693MDL741 chỉ cung cấp bóng bán dẫn chuyển mạch - không có điện áp trường được lấy từ bảng nối đa năng.

Thông số kỹ thuật chính

Hai nhóm tám - Đi dây và cách ly có tổ chức

16 điểm đầu ra được chia thành hai nhóm bằng nhau, mỗi nhóm có 8 điểm đầu ra chung. Điều này có nghĩa là:

• Độ rõ của hệ thống dây điện:Nhóm 0 (điểm 0–7) và Nhóm 1 (điểm 8–15) kết nối với các điểm chung riêng biệt. Các thiết bị hiện trường ở các mạch điện áp khác nhau có thể sử dụng các nhóm khác nhau mà không bị nhiễm chéo.
• Công suất hiện tại:Mỗi cổng chung hỗ trợ tối đa 2A - 8 đầu ra ở mức 0,5A được tải đầy đủ. Thiết bị đầu cuối chung phải được định mức cho tổng tải của tất cả 8 điểm trong nhóm đó trong điều kiện trường hợp xấu nhất.
• Cách ly nhóm:Cách ly 500V giữa hai nhóm cho phép tiềm năng cung cấp bên ngoài khác nhau cho Nhóm 0 và Nhóm 1, trong giới hạn cách ly. Đối với các mạch điện tải hoàn toàn riêng biệt, điều này mang lại sự phân tách điện an toàn giữa các nhóm.

Kịch bản ứng dụng

Điều khiển van điện từ trên máy công cụ:Bộ điều khiển Series 90-30 quản lý 12 van điện từ khí nén (NPN, chìm) trên hệ thống kẹp phôi. Hai nhóm của IC693MDL741 cung cấp khả năng điều khiển riêng biệt cho các mạch kẹp trái và phải với điểm chung cho mỗi nhóm.

Điều khiển bảng chỉ báo:Mười sáu đèn chỉ báo trạng thái trên bảng vận hành máy được kết nối với 16 điểm đầu ra. Đèn chỉ báo LED trong IC693MDL741 cho phép người vận hành HMI xác minh tính liên tục của dây đèn trong quá trình vận hành mà không cần dụng cụ kiểm tra đèn riêng.

Truyền động cuộn dây rơle cho tải dòng điện cao:IC693MDL741 điều khiển 16 cuộn dây rơle xen kẽ (24VDC, chìm). Rơle chuyển đổi công tắc tơ động cơ 240VAC dòng điện cao hơn. 0,5A mỗi điểm xử lý thoải mái dòng điện cuộn dây rơle tiêu chuẩn 0,1–0,3A.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa IC693MDL741 (logic âm) và IC693MDL740 (logic dương) là gì?

IC693MDL740 sử dụng logic dương (tìm nguồn cung ứng) - đầu ra của nó cung cấp dòng điện từ bus dương tới tải. IC693MDL741 sử dụng logic âm (sinking) — đầu ra của nó cung cấp đường dẫn trở lại cho dòng tải tới bus âm. Sự lựa chọn phụ thuộc hoàn toàn vào quy ước nối dây của thiết bị hiện trường. Thiết bị trường NPN sử dụng dạng chìm (IC693MDL741); Các thiết bị hiện trường PNP sử dụng nguồn cung ứng (IC693MDL740). Kiểm tra thông số kỹ thuật của thiết bị hiện trường và tiêu chuẩn nối dây hiện có trước khi chọn.

Câu hỏi 2: IC693MDL741 có thể được lắp đặt vào bất kỳ khe nào của tấm đế Series 90-30 không?

Đúng. IC693MDL741 cài đặt vào bất kỳ khe I/O nào của tấm đế Series 90-30 - mô-đun không dành riêng cho khe cắm. Lập trình viên PLC gán địa chỉ I/O cho khe trong cấu hình hệ thống. Vị trí khe xác định ánh xạ địa chỉ I/O chứ không phải chức năng mô-đun.

Câu hỏi 3: Cần nguồn điện bên ngoài nào cho mạch trường của IC693MDL741?

Người dùng phải cung cấp nguồn điện DC 12V hoặc 24V bên ngoài cho các thiết bị hiện trường - IC693MDL741 không tạo ra nguồn điện bên trong. Điện áp nguồn bên ngoài phải nằm trong phạm vi hoạt động của mô-đun: 12 đến 24V DC, với dung sai +20% và –15%. Điều này có nghĩa là nguồn cung cấp có thể dao động từ khoảng 10,2V đến 28,8V và vẫn nằm trong thông số kỹ thuật.

Câu hỏi 4: IC693MDL741 có thể điều khiển trực tiếp những loại tải nào ở mức 0,5A mỗi điểm?

Van điện từ (24VDC, dòng điện cuộn dây 0,1–0,4A), đèn báo và đèn LED (24VDC, lên đến 0,5A), cuộn dây rơle (24VDC, 0,1–0,3A) và cuộn dây công tắc tơ nhỏ đều nằm trong định mức 0,5A. Đối với tải cảm ứng (điện từ, cuộn dây rơle), hãy thêm điốt triệt tiêu trên cuộn dây - EMF ngược khi ngắt điện có thể làm hỏng bóng bán dẫn đầu ra mà không bị triệt tiêu. Tải động cơ và công tắc tơ lớn vượt quá 0,5A cần có rơle xen kẽ.

Câu hỏi 5: Các hậu tố sửa đổi (741C, 741E, 741F, 741G) có tương đương về mặt chức năng không?

Các hậu tố chữ cái (C, E, F, G) xác định các phiên bản phần cứng của IC693MDL741. Tất cả các phiên bản đều tương đương về mặt chức năng — cùng thông số kỹ thuật logic âm 12/24VDC 0,5A 16 điểm, cùng hệ thống dây điện, cùng khả năng tương thích khe cắm. Các bản sửa đổi phản ánh các cập nhật về thành phần nội bộ hoặc sản xuất trong khi vẫn duy trì khả năng tương thích ngược. Việc thay thế 741G trong hệ thống trước đây sử dụng 741C không yêu cầu thay đổi chương trình.
