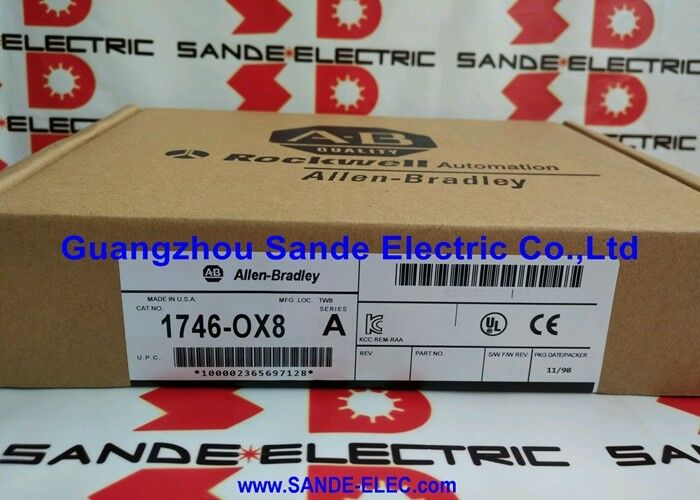

1746-OX8 AB Output module 1746-0X8 1746OX8

Allen-Bradley 1746-OX8 | Mô-đun đầu ra Relay Cách ly SLC 500 — 8 điểm, 5A, 265VAC / 125VDC

Mã sản phẩm: 1746-OX8

Nhà sản xuất: Rockwell Automation / Allen-Bradley (USA)

Loại sản phẩm: Mô-đun đầu ra Kỹ thuật số — Đầu ra Relay Cách ly

Nền tảng: SLC 500

Điểm đầu ra: 8

Đầu ra Relay Cách ly cho SLC 500

1746-OX8 là mô-đun đầu ra relay cách ly cho dòng PLC Allen-Bradley SLC 500. Nó cung cấp tám điểm đầu ra relay cách ly riêng lẻ — mỗi điểm là một tiếp điểm thường mở có định mức 5A liên tục, phù hợp để chuyển đổi tải lên đến 265V AC hoặc 125V DC.

Thuật ngữ "cách ly" là điểm khác biệt chính giữa 1746-OX8 và các mô-đun đầu ra relay SLC 500 tiêu chuẩn. Trong một mô-đun đầu ra relay tiêu chuẩn, các điểm đầu ra thường chia sẻ một tham chiếu chung. Trong 1746-OX8, mỗi tiếp điểm relay được cách ly với tất cả các tiếp điểm khác — không có tham chiếu chung giữa các điểm. Sự cách ly này cho phép các điểm đầu ra khác nhau chuyển đổi tải ở các điện áp hoàn toàn khác nhau, các pha khác nhau hoặc các nguồn điện khác nhau từ một mô-đun duy nhất. Một đầu ra điều khiển van 24V DC có thể nằm cạnh một đầu ra chuyển đổi cuộn dây công tắc tơ 120V AC trên cùng một mô-đun mà không có bất kỳ sự ghép nối điện nào giữa chúng.

Khả năng này là cần thiết trong việc đấu dây điều khiển máy móc, nơi các loại tải đa dạng — công tắc tơ, cuộn dây điện từ, đèn báo, relay tín hiệu — hoạt động ở các điện áp khác nhau và phải được điều khiển từ một cụm I/O PLC nhỏ gọn.

Định mức Điện trong Ngữ cảnh

Định mức 5A / 265V AC làm cho 1746-OX8 phù hợp trực tiếp để chuyển đổi các cuộn dây công tắc tơ khởi động động cơ ba pha (thường là 120V AC hoặc 240V AC), các tiếp điểm phụ của bộ khởi động động cơ điện áp đầy đủ và các thiết bị điều khiển trên các hệ thống điện công nghiệp tiêu chuẩn Bắc Mỹ hoặc Châu Âu. Định mức 125V DC mở rộng khả năng tương tự cho các mạch điều khiển DC — phổ biến trong các thiết bị nhà máy cũ, thiết bị đóng cắt và hệ thống HVAC.

Thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Một đầu ra relay trên 1746-OX8 không cấp nguồn cho tải của nó mặc dù chương trình SLC hiển thị bit đầu ra là BẬT. Cần kiểm tra những gì?

Với bit đầu ra được xác nhận là BẬT trong bộ xử lý, hãy kiểm tra trạng thái được điều khiển của relay bằng cách đo điện áp trên các đầu cuối đầu ra khi tải đã ngắt kết nối. Nếu có điện áp xuất hiện (tiếp điểm đang mở khi lẽ ra phải đóng), mạch cuộn dây relay bên trong mô-đun đang được cấp nguồn nhưng tiếp điểm đã bị lỗi — phổ biến sau các tải có dòng khởi động cao hoặc quá tải. Nếu không có điện áp từ trình điều khiển đầu ra, hãy xác minh mô-đun được lắp đúng vị trí và địa chỉ khe cắm trong chương trình khớp với khe cắm vật lý.

Q2: 1746-OX8 đã ngừng sản xuất. 1746-OW16 (đầu ra relay 16 điểm) có thể thay thế được không?

1746-OW16 cung cấp 16 đầu ra relay nhưng sử dụng cấu hình hồi tiếp chung — các đầu ra chia sẻ một đầu cuối chung thay vì được cách ly hoàn toàn. Nếu ứng dụng dựa vào sự cách ly từng điểm của 1746-OX8 để chuyển đổi tải ở các điện áp khác nhau từ cùng một mô-đun, thì OW16 không thể thay thế trực tiếp. Xác nhận các yêu cầu cách ly của ứng dụng trước khi chọn một giải pháp thay thế.

Q3: Một số relay đầu ra trên 1746-OX8 bị hàn dính (tiếp điểm bị kẹt). Nguyên nhân là gì?

Tiếp điểm bị hàn dính là do dòng khởi động quá mức khi chuyển mạch — thường là do tải động cơ không có bộ triệt xung, hoặc do tải điện dung rút dòng đỉnh rất cao khi bật. Định mức liên tục 5A áp dụng cho tải điện trở; tải cảm hoặc tải động cơ khi khởi động có thể tạm thời rút dòng gấp 5-10 lần dòng hoạt động của chúng. Lắp đặt bộ triệt xung trên tải cảm và xem xét hồ sơ dòng tải so với định mức dòng đóng/ngắt của mô-đun.

Q4: Khung SLC 500 với 1746-OX8 nằm trong môi trường rung động cao. Có biện pháp phòng ngừa nào không?

Khung SLC 500 phải được cố định vào bảng điều khiển bằng tất cả các phần cứng lắp đặt được siết chặt theo thông số kỹ thuật. Xác minh các tab khóa của mô-đun I/O đã được cài đặt. Trong môi trường rung động cao, các tiếp điểm relay có thể bị kết nối không liên tục do chuyển động của đầu nối — kiểm tra tất cả các kết nối đầu cuối dây trường đã được siết chặt đúng cách, đặc biệt là trên các mạch đầu ra mang dòng tải.

Q5: 1746-OX8 đã ngừng sản xuất được tìm nguồn cung ứng ở đâu?

Các đại lý phụ tùng thay thế chuyên dụng của Rockwell Automation / SLC 500 và các nhà cung cấp thị trường thứ cấp PLC công nghiệp có hàng tồn kho trao đổi. Xác nhận cụ thể mã 1746-OX8 — các mô-đun đầu ra relay liền kề (OW16, OA8, OA16) có cấu hình tiếp điểm khác nhau. Nên kiểm tra chức năng trên khung SLC 500 trước khi chấp nhận đối với các đơn vị đã tân trang.
