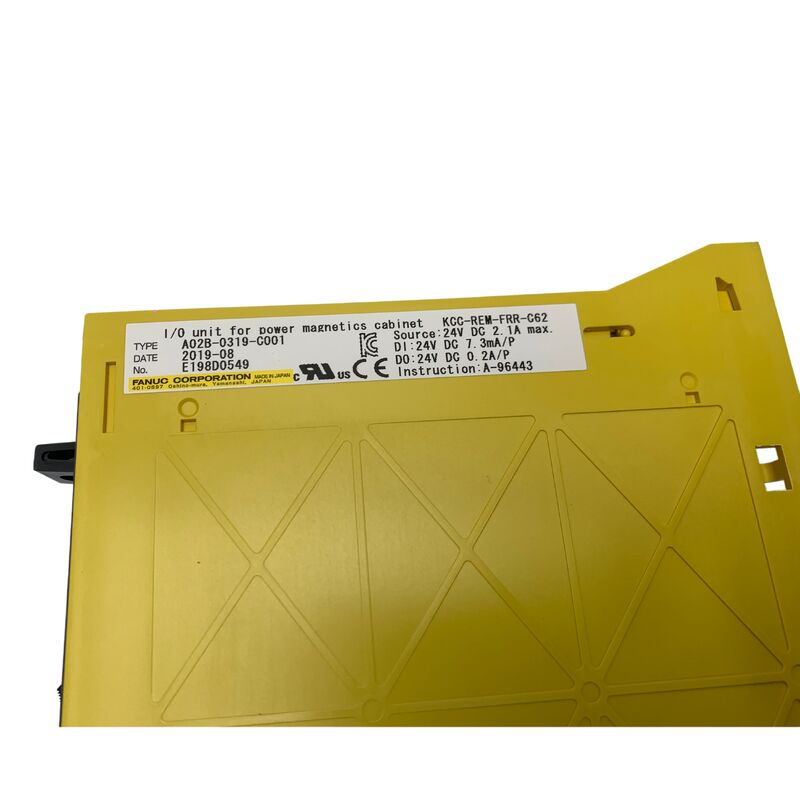

A02B-0319-C001 | Bộ I/O FANUC — Tủ điện từ / Liên kết I/O / Công tắc tơ được điều khiển bởi PMC và Khóa liên động an toàn

Tủ điện từ - Nó chứa gì và tại sao cần I/O

Hầu hết các máy công cụ CNC công nghiệp đều tách biệt thiết bị điện tử điều khiển khỏi các bộ phận điện công suất của chúng. Tủ điều khiển CNC chứa máy tính CNC, bộ truyền động servo và bộ truyền động trục chính. cáctủ nam châm điệnlà bảng điện liên quan có chứa phần cứng chuyển mạch dòng điện cao áp:

• Bộ khởi động động cơ trục chính:Công tắc tơ AC kết nối hoặc ngắt kết nối nguồn điện với động cơ trục chính
• Bộ khởi động bơm nước làm mát:Contactor điều khiển động cơ bơm nước làm mát
• Bộ khởi động thủy lực:Contactor cho hệ thống thủy lực của máy
• Công tắc tơ nhả phanh trục:Điều khiển phanh điện từ trên trục máy có lắp phanh
• Rơle quá tải:Rơle bảo vệ phát hiện quá dòng động cơ và ngắt công tắc tơ liên quan
• Khóa liên động an toàn:Công tắc bảo vệ cửa, máy quét khu vực, rơle dừng khẩn cấp và các điểm tiếp xúc giám sát liên quan của chúng

Logic bậc thang PMC (Điều khiển máy lập trình) của CNC phải giám sát trạng thái của tất cả các thiết bị này và phải kiểm soát trạng thái bật/tắt của chúng. A02B-0319-C001 là bộ I/O giúp thực hiện giao tiếp này — nó cung cấp các đầu vào và đầu ra vật lý bên trong tủ điện từ và kết nối các đầu cuối đó với CNC thông qua bus Liên kết I/O.

Thông tin sản phẩm chính

Kiểm soát và giám sát PMC thông qua thiết bị này

Chương trình bậc thang PMC của CNC điều khiển tủ điện từ thông qua A02B-0319-C001. Tương tác PMC điển hình:

Đầu ra (CNC → tủ):Lệnh khởi động/dừng trục chính; bật/tắt bơm nước làm mát; bật/tắt hệ thống thủy lực; lệnh nhả phanh trục; lệnh điện từ khóa cửa.

Đầu vào (tủ → CNC):Phản hồi của công tắc tơ trục chính (xác nhận bật/tắt); tình trạng ngắt rơle quá tải; bảo vệ cửa đóng/mở; áp suất thủy lực đạt được; mức nước làm mát thấp; trạng thái mạch dừng khẩn cấp.

Thang PMC đọc các đầu vào này trong mỗi chu kỳ quét và phản hồi theo logic máy đã được lập trình — ngăn trục xoay khởi động nếu cửa mở, dừng mọi chuyển động nếu xảy ra quá tải và thực hiện trình tự tắt máy thích hợp khi E-stop được kích hoạt.

Kịch bản ứng dụng

Chẩn đoán lỗi I/O từ tính nguồn:Một trung tâm gia công phát ra cảnh báo khởi động trục chính không liên tục. Điều tra xác nhận rằng tín hiệu phản hồi của công tắc tơ trục chính không đến được CNC một cách nhất quán. Giao tiếp Liên kết I/O với A02B-0319-C001 đã được kiểm tra và thiết bị được xác định là nguồn lỗi. Việc thay thế khôi phục giao tiếp I/O đáng tin cậy từ tủ điện từ.

Lắp đặt điện máy mới:Một nhà chế tạo máy công cụ lắp đặt A02B-0319-C001 vào tủ điện từ trong quá trình chế tạo máy. Tất cả các dây điều khiển contactor và phản hồi đều kết thúc ở thiết bị này. Một cáp Liên kết I/O duy nhất kết nối trở lại CNC, loại bỏ việc sử dụng nhiều dây nếu không được yêu cầu.

Câu hỏi thường gặp

Câu hỏi 1: Chuẩn giao tiếp Liên kết I/O được A02B-0319-C001 sử dụng là gì?

Liên kết I/O FANUC là giao thức truyền thông nối tiếp tốc độ cao độc quyền của FANUC. Nó sử dụng kiến ​​trúc chủ-nô lệ - CNC là nút chủ và A02B-0319-C001 là nút phụ. Master thăm dò tất cả các nút trong một chu kỳ xác định, thu thập dữ liệu đầu vào và đưa ra các lệnh đầu ra. Thời gian chu trình Liên kết I/O đủ nhanh để đáp ứng các yêu cầu điều khiển máy theo thời gian thực của PMC. Giao thức hoạt động trên cáp xoắn đôi được bảo vệ tiêu chuẩn hoặc cáp quang tùy thuộc vào cấu hình hệ thống.

Câu 2: A02B-0319-C001 cung cấp bao nhiêu điểm I/O?

Số điểm I/O được xác định bởi biến thể đơn vị cụ thể và cấu hình mô-đun I/O bên trong của nó. Bộ I/O FANUC dành cho tủ điện từ thường cung cấp 32 đến 64 đầu vào và đầu ra kỹ thuật số theo nhiều cách kết hợp khác nhau. Số điểm chính xác và gán địa chỉ I/O cho A02B-0319-C001 được xác định trong hướng dẫn kết nối FANUC CNC cho loại điều khiển cụ thể. Ánh xạ địa chỉ I/O của PMC phải khớp với phạm vi địa chỉ được định cấu hình của thiết bị I/O vật lý.

Câu hỏi 3: Có thể thêm A02B-0319-C001 vào hệ thống hiện không có I/O tủ điện từ không?

Việc thêm A02B-0319-C001 yêu cầu có khe Liên kết I/O trên CNC — Liên kết I/O thường hỗ trợ nhiều nút nhưng tổng số lượng có hạn. Chương trình PMC của CNC cũng phải được cập nhật để đọc và ghi địa chỉ I/O mới. Việc thêm bộ I/O mới mà không cập nhật chương trình PMC sẽ dẫn đến I/O vật lý không được đánh địa chỉ - phần cứng được kết nối nhưng CNC bỏ qua nó. Tham khảo sổ tay hướng dẫn kết nối Liên kết I/O CNC để biết dung lượng nút khả dụng và quy trình đánh địa chỉ.

Câu hỏi 4: Hậu quả của việc A02B-0319-C001 bị lỗi trong quá trình vận hành máy là gì?

Nếu liên lạc Liên kết I/O với A02B-0319-C001 bị mất trong quá trình vận hành, CNC sẽ tạo ra cảnh báo Liên kết I/O. Hệ thống an toàn được thiết kế để đảm bảo an toàn - thang PMC thường điều khiển tất cả các đầu ra về trạng thái an toàn (tắt công tắc tơ, áp dụng phanh) khi mất liên lạc với thiết bị I/O. Máy sẽ dừng lại. Việc khởi động lại yêu cầu khôi phục giao tiếp I/O, xác nhận không có tình trạng lỗi nào khác và đặt lại PMC.

Câu hỏi 5: Việc thay thế A02B-0319-C001 có yêu cầu thay đổi chương trình PMC không?

Không nếu thiết bị thay thế là cùng một model có cùng số lượng I/O và cấu hình địa chỉ Liên kết I/O. Chương trình PMC sử dụng địa chỉ I/O chứ không phải số sê-ri của thiết bị phần cứng. Miễn là A02B-0319-C001 thay thế được cấu hình theo cùng địa chỉ Liên kết I/O với thiết bị bị lỗi thì chương trình PMC hiện tại sẽ liên lạc với nó mà không cần sửa đổi. Xác nhận địa chỉ Liên kết I/O từ cấu hình của thiết bị bị lỗi trước khi lắp thiết bị thay thế.
