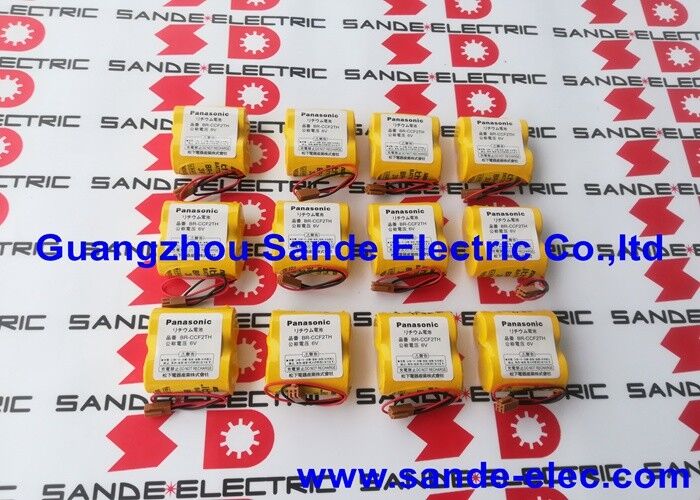

Pin Panasonic BR-CCF2TH BRCCF2TH

BR-CCF2TH | Pin lithium Panasonic 6V 5Ah — Kích thước 2 cell C / Dự phòng servo FANUC Alpha ABS / Đầu nối JAE màu nâu

Gói lithium cỡ C để sao lưu servo công suất cao

BR-CCF2TH là pin lithium đôi cỡ C của Panasonic để dự phòng ABS (Hệ thống định vị tuyệt đối) của bộ khuếch đại servo FANUC Alpha — biến thể có dung lượng cao nhất trong dòng pin bộ mã hóa tuyệt đối FANUC Alpha. Hai pin BR cỡ C của Panasonic nối tiếp tạo ra dòng điện 6V ở mức 5000mAh — mức dự trữ năng lượng lớn hơn đáng kể so với các gói cỡ 2/3A hoặc cỡ A nhỏ hơn được sử dụng trong các hệ thống servo FANUC khác.

Hệ thống servo FANUC Alpha yêu cầu công suất cao hơn của gói cỡ C để duy trì dữ liệu vị trí bộ mã hóa ABS trong thời gian ngừng hoạt động của máy kéo dài - thời gian ngừng hoạt động của nhà máy kéo dài, cuối tuần kéo dài hoặc thời gian bảo trì mà CNC có thể không được cấp nguồn trong nhiều tuần hoặc nhiều tháng.

Thông số kỹ thuật chính

FANUC Alpha ABS — BR-CCF2TH bảo vệ những gì

Mạch định vị tuyệt đối (ABS) của hệ thống servo FANUC Alpha duy trì dữ liệu vị trí trục liên tục - kể cả khi nguồn điện CNC tắt. BR-CCF2TH cung cấp cho bộ đếm vị trí và bộ nhớ của bộ mã hóa dòng điện dự phòng 6V cần thiết để duy trì dữ liệu vị trí tuyệt đối này trong suốt thời gian tắt nguồn.

Không có pin:Trong lần bật nguồn tiếp theo, CNC không thể đọc vị trí tuyệt đối từ bộ mã hóa - cần phải chạy tham chiếu (chuyển hướng) trước khi cho phép bất kỳ chuyển động trục nào. Đối với các máy nhiều trục, điều này tăng thêm thời gian đáng kể cho mỗi trình tự bật nguồn.

Với BR-CCF2TH:Vị trí tuyệt đối được giữ lại trong suốt thời gian tắt nguồn miễn là pin vẫn được sạc - CNC đọc vị trí trục hiện tại trực tiếp khi bật nguồn, không cần dẫn hướng.

Kịch bản ứng dụng

Báo động pin Alpha servo ABS:Trục servo Alpha của FANUC CNC hiển thị cảnh báo pin ABS. BR-CCF2TH (A98L-0001-0902) được thay thế trong quá trình bảo trì theo kế hoạch — vị trí bộ mã hóa tuyệt đối được giữ lại trên tất cả các trục, hoạt động dẫn đường bị loại bỏ khi khởi động lại.

Chuẩn bị đóng cửa nhà máy kéo dài:Trước khi ngừng hoạt động trên toàn cơ sở trong ba tuần, bộ phận bảo trì sẽ kiểm tra tình trạng pin BR-CCF2TH trên tất cả các bộ khuếch đại servo Alpha — đảm bảo pin ABS không bị cạn kiệt trong thời gian tắt nguồn kéo dài.

Câu hỏi thường gặp

Câu hỏi 1: Cảnh báo FANUC nào cho biết BR-CCF2TH cần thay thế trên Alpha servo?

CNC tạo ra cảnh báo pin liên quan đến ABS (thường là cảnh báo 9F cho dòng Alpha hoặc cảnh báo hệ thống cho biết điện áp pin yếu trên trục bị ảnh hưởng) - xuất hiện khi bật nguồn khi điện áp giảm xuống dưới ngưỡng phát hiện. Thay thế khi có báo động để tránh mất vị trí bộ mã hóa tuyệt đối.

Câu hỏi 2: BR-CCF2TH có thể được thay thế khi CNC đang bật nguồn không?

Đúng. Khi bật nguồn CNC và servo, bộ khuếch đại sẽ duy trì bộ nhớ bộ mã hóa ABS - BR-CCF2TH có thể được ngắt kết nối và thay thế mà không mất dữ liệu vị trí. Kết nối pin mới trước khi ngắt kết nối pin cũ nếu có thể. Việc thay thế bằng tắt nguồn có nguy cơ mất vị trí tuyệt đối nếu khoảng cách vượt quá thời gian duy trì của bộ mã hóa.

Câu hỏi 3: Sự khác biệt giữa BR-CCF2TH và BR-AGCF2W nhỏ hơn được sử dụng trong các hệ thống servo FANUC khác là gì?

BR-CCF2TH sử dụng pin cỡ 2 × C cho 5000mAh ở điện áp 6V — gói dung lượng cao hơn dành cho bộ khuếch đại servo FANUC Alpha ABS yêu cầu thời gian dự phòng dài hơn. BR-AGCF2W sử dụng pin cỡ 2 × A cho khoảng 1800mAh ở điện áp 6V — dành cho bộ khuếch đại dòng Beta có yêu cầu công suất thấp hơn. Cả hai đều sử dụng đầu nối Panasonic BR Chemistry và JAE màu nâu, nhưng kích thước vật lý và hệ thống FANUC mà chúng phục vụ khác nhau.

Câu hỏi 4: Thời hạn sử dụng của BR-CCF2TH chưa sử dụng là bao lâu?

Khoảng 10 năm ở nhiệt độ phòng. Pin Li-CFₓ dòng BR của Panasonic có tốc độ tự xả thấp — BR-CCF2TH chưa sử dụng vẫn giữ được phần lớn dung lượng 5Ah sau hơn một thập kỷ lưu trữ. Kiểm tra ngày sản xuất khi sử dụng trong kho — thay bất kỳ pin nào có nhãn 10 năm bất kể tình trạng thị giác như thế nào.
