| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | NMB |
| Chứng nhận | CE ROHS |
| Số mô hình | 4715KL-05W-B39 |

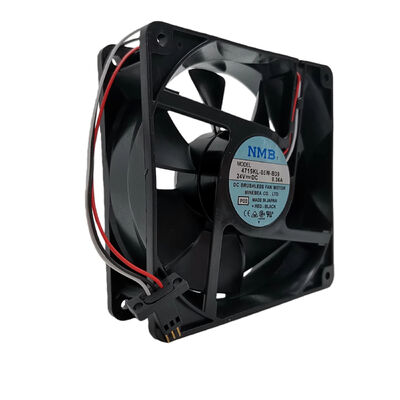

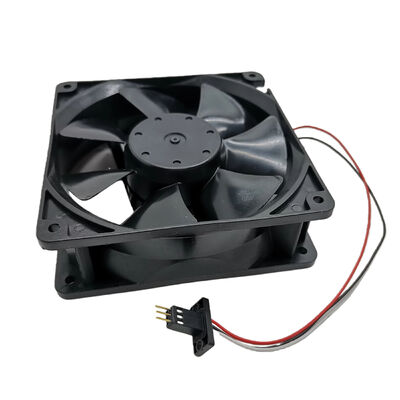

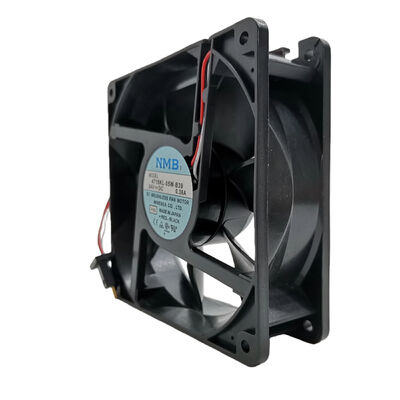

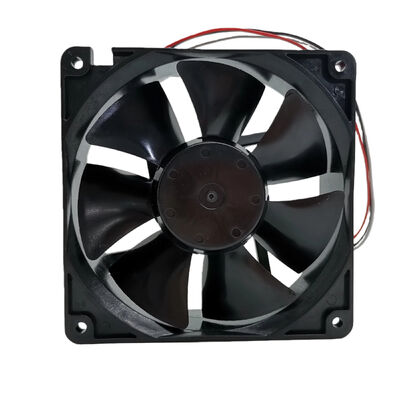

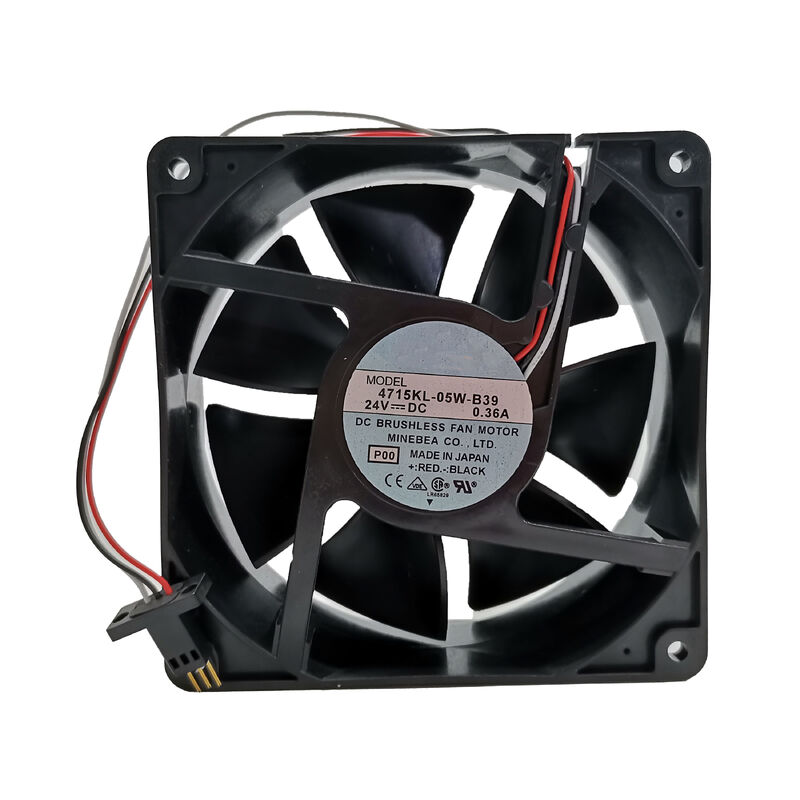

4715KL-05W-B39 là quạt làm mát hướng trục 24V DC của NMB Technologies - quạt công nghiệp 119mm cung cấp luồng khí 108 CFM ở tốc độ 2950 vòng/phút với tín hiệu cảnh báo rôto bị khóa dây thứ ba. Đây không phải là quạt 2 dây đơn giản: dây tín hiệu cảnh báo cho phép hệ thống máy chủ phát hiện lỗi quạt và tạo ra lỗi trước khi thiết bị đang làm mát đạt đến nhiệt độ tới hạn.
Nguồn điện 24V DC phù hợp với hệ thống phân phối điện của tủ điều khiển công nghiệp — cùng nguồn điện 24V được sử dụng cho PLC, cảm biến và thiết bị điện tử điều khiển, loại bỏ nhu cầu về điện áp cung cấp chuyên dụng cho quạt làm mát.
| tham số | Giá trị |
|---|---|
| Kích thước | 119×119×38mm |
| Điện áp | 24V DC |
| Phạm vi hoạt động | 10V – 27,6V |
| Quyền lực | 7,4W |
| Hiện hành | 0,31A |
| Tốc độ | 2950 vòng/phút |
| Luồng khí | 108 CFM (3,07 m³/phút) |
| Áp suất tĩnh | 68,1 Pa |
| Tiếng ồn | 42,5 dB(A) |
| mang | Vòng bi |
| Cuộc sống (L10) | 100.000 giờ @ 25°C |
| Dây điện | 3 |
Dây thứ ba của 4715KL-05W-B39 cung cấp tín hiệu cảnh báo rôto bị khóa — tính năng giúp phân biệt quạt này với quạt làm mát 2 dây cơ bản:
Nó hoạt động như thế nào:Dây tín hiệu cảnh báo xuất ra tín hiệu logic (thường là bộ thu hở) phát xung ở tần số tỷ lệ thuận với tốc độ quạt. Khi tốc độ của quạt giảm xuống dưới khoảng 50% tốc độ định mức (do hỏng ổ trục, tình trạng ổ trục bị kẹt hoặc luồng khí bị chặn), bộ điều khiển sẽ phát hiện sự thay đổi tín hiệu và có thể tạo ra lỗi hoặc cảnh báo hệ thống.
Phát hiện lỗi sớm:Lỗi vòng bi ở quạt thường tiến triển dần dần - độ mòn vòng bi ban đầu làm giảm tốc độ trước khi hỏng hoàn toàn. Cảnh báo 3 dây cho phép bộ điều khiển hệ thống phát hiện sự xuống cấp này và kích hoạt cảnh báo bảo trì trước khi lỗi quạt nghiêm trọng khiến hệ thống quá nhiệt.
Tích hợp FANUC CNC:Bộ điều khiển CNC FANUC và mô-đun truyền động servo với tham chiếu quạt FANUC A90L-0001-0509 sử dụng đầu ra tín hiệu cảnh báo để tạo cảnh báo lỗi quạt - cảnh báo người vận hành lên lịch bảo trì trước khi xảy ra hư hỏng liên quan đến nhiệt.
FANUC CNC và làm mát ổ đĩa servo:Thay thế quạt trong tủ điều khiển FANUC tham khảo A90L-0001-0509 — bộ khuếch đại servo, mô-đun điều khiển trục và cụm bộ xử lý CNC được làm mát bằng quạt DC 24V có giám sát tín hiệu cảnh báo.
Vỏ ổ đĩa và biến tần công nghiệp:Quạt làm mát chạy nguồn 24V trong tủ VFD, vỏ bộ khuếch đại servo và bảng điều khiển tự động hóa yêu cầu làm mát được giám sát bằng cảnh báo.
Thiết bị máy chủ và viễn thông:Khung máy chủ và thiết bị mạng hiệu suất cao yêu cầu quạt 24V DC hoạt động liên tục với khả năng phát hiện rô-to bị khóa.
Bộ điều khiển tự động hóa công nghiệp:Tủ PLC, phần cứng SCADA và hệ thống máy tính công nghiệp yêu cầu làm mát được giám sát.
Câu hỏi 1: Đầu ra tín hiệu cảnh báo của 4715KL-05W-B39 kết nối với cái gì?
Tín hiệu cảnh báo kết nối với đầu vào kỹ thuật số trên biến tần hoặc bộ điều khiển - đầu vào giám sát đầu ra xung của quạt. Bộ khuếch đại FANUC với tham chiếu quạt A90L-0001-0509 có đầu vào cảnh báo quạt chuyên dụng để đọc tín hiệu dây thứ 3. Nếu tần số xung giảm xuống dưới ngưỡng cho biết quạt bị hỏng, biến tần sẽ tạo mã cảnh báo quạt. Trong các hệ thống không có đầu vào cảnh báo quạt chuyên dụng, mạch giám sát quạt riêng biệt (bộ đếm hoặc bộ chuyển đổi tần số sang điện áp) có thể xử lý tín hiệu.
Câu hỏi 2: 4715KL-05W-B39 có thể được sử dụng làm quạt 2 dây bằng cách ngắt kết nối dây báo động không?
Có — quạt sẽ hoạt động bình thường chỉ khi kết nối dây V+ và V−. Dây thứ ba có thể để không nối (nổi) mà không ảnh hưởng đến hoạt động của động cơ quạt. Tuy nhiên, việc ngắt kết nối dây cảnh báo sẽ loại bỏ khả năng phát hiện lỗi quạt - quạt hỏng sẽ không tạo ra cảnh báo và thiết bị sẽ bị quá nhiệt mà không có cảnh báo.
Câu hỏi 3: Phạm vi nhiệt độ môi trường xung quanh áp dụng cho 4715KL-05W-B39 là bao nhiêu?
Loại B39 hoạt động từ -10°C đến +70°C (phạm vi B10 đến B40). Nhiệt độ bảo quản là -40°C đến +70°C. Phạm vi nhiệt độ hoạt động B39 phù hợp với nhiệt độ môi trường xung quanh tủ ổ đĩa công nghiệp lên tới 70°C - điều này có thể xảy ra trong các vỏ có hệ thống thông gió kém hoặc trong môi trường công nghiệp có nhiệt độ xung quanh cao. Xác nhận từ sổ tay hướng dẫn lắp đặt biến tần rằng nhiệt độ môi trường xung quanh tủ vẫn nằm trong phạm vi này.
Câu hỏi 4: So sánh 4715KL-05W-B39 (DC, 108 CFM) với 4715PS-20T-B30 (AC, 102 CFM) trong cùng một tủ?
Cả hai đều là quạt 120mm có luồng khí tương tự (108 so với 102 CFM), khác nhau chủ yếu ở điện áp nguồn (24V DC so với 200V AC). Quạt DC cung cấp tín hiệu cảnh báo và phạm vi hoạt động điện áp rộng hơn; quạt AC yêu cầu nguồn điện 200V trực tiếp. Việc lựa chọn phụ thuộc vào điện áp nguồn sẵn có trong tủ và liệu có cần giám sát cảnh báo quạt hay không. Trong các tủ có sẵn cả 24V và 200V, DC 4715KL có tính năng giám sát cảnh báo được ưu tiên sử dụng cho các thiết bị quan trọng.
