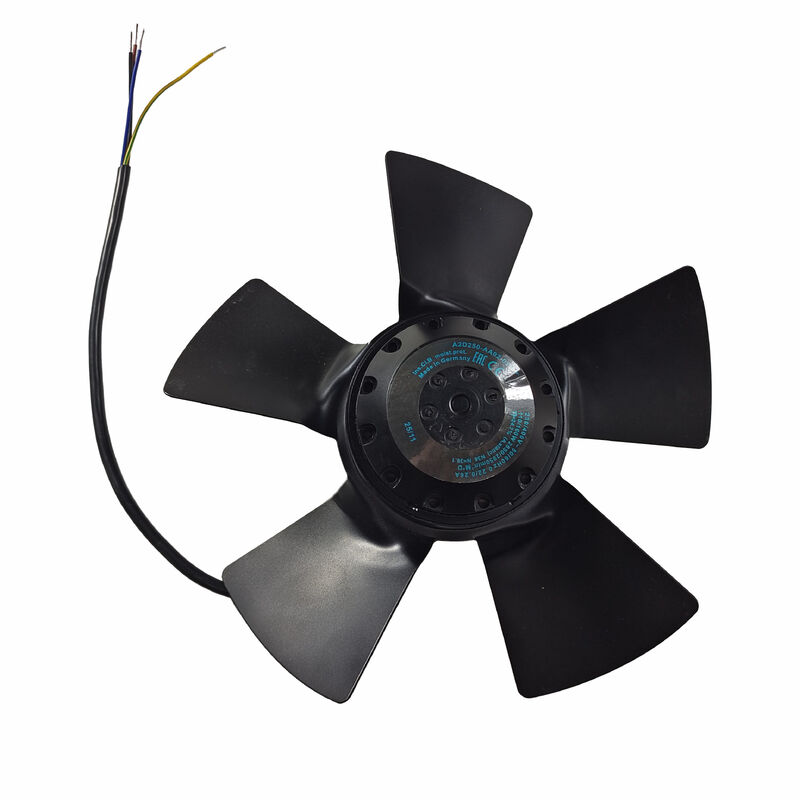

A2D250-AA02-02 Quạt làm mát hướng trục Ebmpapst A2D250AA0202 hoàn toàn mới

A2D250-AA02-02 là quạt hướng trục xoay chiều ba pha 250mm của ebm-papst, nhà sản xuất quạt và động cơ hàng đầu thế giới cho các ứng dụng làm mát thiết bị, HVAC và công nghiệp. Được chế tạo dựa trên động cơ M2D068-DF, quạt này hoạt động từ nguồn điện ba pha 400V với kết nối hình sao, cung cấp luồng không khí đáng kể với mức tiêu thụ điện năng tương đối thấp.

Hiệu suất phụ thuộc vào tần số của quạt (hoạt động 50Hz so với 60Hz) giúp quạt phù hợp để triển khai trên cả cơ sở hạ tầng điện khu vực 50Hz (Châu Âu, Châu Á) và 60Hz (Châu Mỹ) với những khác biệt về hiệu suất được ghi lại và có thể dự đoán được.

Thiết kế động cơ ba pha 400V của A2D250-AA02-02 mang lại những lợi thế vận hành so với động cơ quạt một pha trong môi trường công nghiệp:

• Mô-men xoắn tự khởi động:Động cơ cảm ứng ba pha vốn tạo ra mô-men xoắn khởi động từ từ trường quay được tạo ra bởi nguồn điện lệch pha, loại bỏ nhu cầu sử dụng tụ điện khởi động hoặc cuộn dây phụ.
• Cung cấp mô-men xoắn mượt mà hơn:Động cơ ba pha tạo ra mô-men xoắn ổn định hơn, mượt mà hơn so với động cơ một pha, dẫn đến độ rung trong cụm quạt thấp hơn.
• Khả năng tương thích cung cấp công nghiệp tiêu chuẩn:400V ba pha là điện áp phân phối công nghiệp tiêu chuẩn trên hầu hết Châu Âu, một phần Châu Á và nhiều cơ sở công nghiệp trên toàn thế giới, cho phép kết nối trực tiếp mà không cần thêm thiết bị chuyển đổi điện áp.

• Làm mát tủ công nghiệp:Làm mát tủ điện và thiết bị đóng cắt lớn, nơi cần có lưu lượng luồng khí lớn ở áp suất tĩnh vừa phải để loại bỏ nhiệt từ các thiết bị điện tử công suất dày đặc.
• Bộ xử lý không khí HVAC:Quạt hệ thống thông gió và xử lý không khí tòa nhà có định dạng hướng trục ba pha 250mm cung cấp công suất luồng khí cần thiết cho hệ thống lưu thông không khí thương mại và công nghiệp.
• Làm mát thiết bị xử lý:Thiết bị xử lý công nghiệp, hệ thống sấy và các ứng dụng làm mát không khí cưỡng bức trao đổi nhiệt sử dụng động cơ quạt ba pha được tích hợp vào mạch làm mát của thiết bị.
• Hệ thống làm mát máy phát điện và động cơ:Ứng dụng quạt làm mát phụ trợ trong các bộ máy phát điện công nghiệp và hệ thống làm mát động cơ yêu cầu động cơ quạt ba pha mạnh mẽ, được định mức liên tục.

Thông số kỹ thuật A2D250-AA02-02 tiêu chuẩn không biểu thị hoạt động của bộ truyền động tốc độ thay đổi (VFD) trong cấu hình cơ sở của nó. Xác nhận từ tài liệu của ebm-papst xem động cơ M2D068-DF có phù hợp để điều khiển VFD hay không hoặc liệu có cần biến thể xếp hạng VFD của dòng A2D250 hay không. Việc vận hành một động cơ cảm ứng không được định mức để sử dụng VFD trên nguồn cung cấp tần số thay đổi có thể gây ra ứng suất cách điện do sóng hài điện áp và dòng điện mang.

Điểm vận hành 60Hz chạy động cơ ở tốc độ cao hơn và nhiệt độ bên trong cao hơn (trong phạm vi nhiệt độ xung quanh tối đa định mức 40°C đối với 60Hz so với 70°C đối với 50Hz). Nói chung, việc vận hành gần với giới hạn nhiệt của động cơ sẽ làm giảm tuổi thọ cách điện so với việc vận hành với biên độ nhiệt lớn hơn. Đối với các hệ thống lắp đặt có nhiệt độ môi trường xung quanh luôn dưới 40°C, cả hai điểm vận hành tần số đều có tuổi thọ sử dụng định mức tương ứng; đối với nhiệt độ môi trường cao hơn, hoạt động ở tần số 50Hz sẽ cung cấp thêm biên nhiệt.

Cấu hình tiêu chuẩn hỗ trợ lắp ngang trục hoặc lắp thẳng đứng rôto trên đáy. Việc lắp rôto lên trên có sẵn dưới dạng cấu hình đặt hàng đặc biệt. Xác nhận bằng tài liệu của ebm-papst xem số bộ phận A2D250-AA02-02 tiêu chuẩn có bao gồm tùy chọn này hay không hoặc liệu một biến thể số bộ phận khác có cần thiết cho hướng rôto trên cùng hay không.

IP44 bảo vệ chống nước bắn từ mọi hướng nhưng không được xếp hạng cho tia nước trực tiếp, rửa bằng áp suất cao hoặc ngâm trong nước. Các vị trí lắp đặt phù hợp bao gồm tủ công nghiệp trong nhà, vỏ thiết bị ngoài trời có mái che và hệ thống ống dẫn HVAC chung trong nhà. Đối với môi trường rửa trôi, lắp đặt ngoài trời chịu mưa lớn hoặc phun trực tiếp hoặc bất kỳ ứng dụng nào yêu cầu khả năng chống xâm nhập cao hơn, hãy xác nhận từ dòng sản phẩm của ebm-papst xem có sẵn biến thể xếp hạng IP cao hơn của dòng A2D250 hay không.
