| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | Omron |
| Chứng nhận | CE RoHS |
| Số mô hình | G7SA-2A2B |

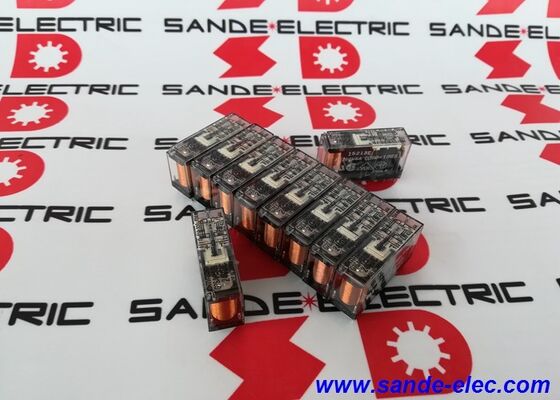

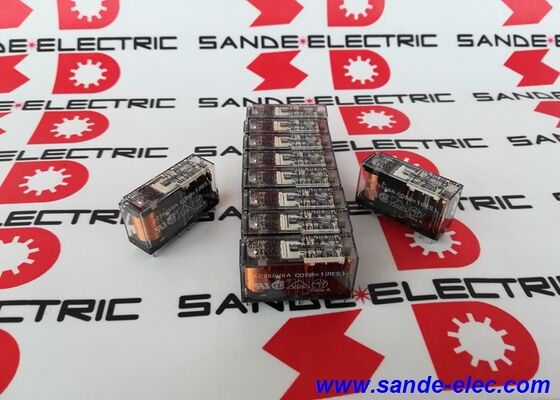

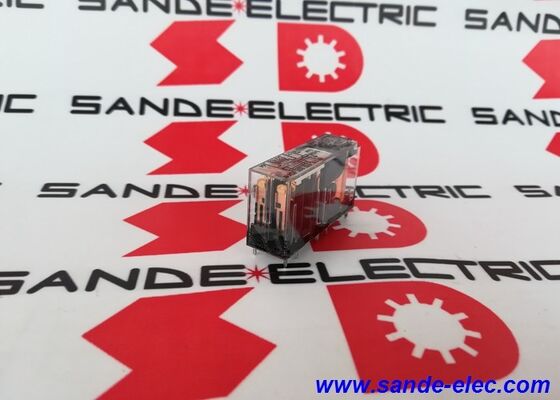

G7SA-2A2B không phải là rơle tiêu chuẩn. Đặc điểm xác định của nó là cơ cấu tiếp xúc được dẫn hướng cưỡng bức (liên kết cơ học), đây là tính năng cho phép sử dụng trong các mạch an toàn máy.
Trong rơle tiêu chuẩn, về mặt lý thuyết, các tiếp điểm thường mở và thường đóng có thể đóng đồng thời nếu tiếp điểm hàn hoặc lò xo bị hỏng - một điều kiện mà mạch an toàn dựa trên trạng thái tiếp điểm NC không thể phát hiện được. Trong G7SA với các tiếp điểm được dẫn hướng cưỡng bức, các tiếp điểm NO và NC được ghép nối cơ học: nếu bất kỳ tiếp điểm NO nào được hàn đóng, các tiếp điểm NC sẽ bị ngăn không cho đóng về mặt vật lý và ngược lại. Việc loại trừ lẫn nhau này được thực thi một cách máy móc, không phụ thuộc vào phần mềm hoặc trạng thái điện của rơle.
Sự đảm bảo về mặt cơ học này là điều khiến G7SA-2A2B phù hợp để giám sát trong các mô-đun rơle an toàn và hệ thống logic an toàn. Bộ điều khiển an toàn có thể giám sát các tiếp điểm NC để xác nhận các tiếp điểm NO không bị hàn - cung cấp trạng thái thực tế ở cấp phần cứng của tình trạng rơle.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | G7SA-2A2B DC24 |
| KHÔNG | 2 (DPST-NO) |
| Danh bạ NC | 2 (DPST-NC) |
| Điện áp cuộn dây | 24V DC (18–26,4V DC) |
| Điện trở cuộn dây | 1,6 kΩ |
| Dòng điện định mức | 6A |
| Điện áp chuyển mạch tối đa | 250V AC / 125V DC |
| Dòng điện tiếp xúc ở 250VAC | 6A (điện trở) |
| Tiêu chuẩn | EN 50205 |
| gắn kết | Ổ cắm P7SA / PCB |
| cách nhiệt | gia cố |
G7SA-2A2B được sử dụng làm rơle đầu ra trong các mạch an toàn trong đó các tiếp điểm mang nguồn điện quan trọng của máy — các mạch chuyển mạch cấp điện hoặc ngắt điện cho chức năng nguy hiểm của máy. Các ứng dụng phổ biến bao gồm:
Rơle hoạt động kết hợp với mô-đun rơle an toàn hoặc PLC an toàn giám sát các tiếp điểm phản hồi. Hai tiếp điểm NC cung cấp kênh phản hồi - bộ điều khiển an toàn đọc chúng để xác nhận rơle đã ngắt điện chính xác trước khi cho phép khởi động lại.
Ổ cắm plug-in dòng P7SA cho phép thay thế G7SA-2A2B mà không làm ảnh hưởng đến hệ thống dây điện trường — hệ thống dây điện vẫn nằm trên ổ cắm và mô-đun rơle hoán đổi. Đây là vấn đề cần xem xét bảo trì thực tế trong các bảng trong đó việc thay thế rơle mà không sửa đổi hệ thống dây điện giúp giảm nỗ lực vận hành lại.
Câu hỏi 1: Điều gì khiến G7SA-2A2B trở thành "rơle an toàn" thay vì rơle tiêu chuẩn?
Cơ cấu tiếp điểm được dẫn hướng cưỡng bức liên kết vật lý các bộ tiếp điểm NO và NC để chúng không thể đồng thời chiếm cùng một trạng thái. Nếu mối hàn tiếp điểm NO đóng lại thì các tiếp điểm NC sẽ bị ngăn không cho đóng lại về mặt cơ học - việc loại trừ lẫn nhau này được thực thi trong phần cứng chứ không phải phần mềm. Điều này cho phép bộ điều khiển an toàn giám sát các tiếp điểm NC và phát hiện tiếp điểm NO được hàn, điều này không thể thực hiện được với rơle tiêu chuẩn. Đây là yêu cầu cơ bản để sử dụng rơle trong kiến trúc an toàn IEC 62061 và ISO 13849.
Câu hỏi 2: G7SA-2A2B có thể được gắn trực tiếp trên PCB không?
Đúng. Việc bố trí thiết bị đầu cuối được thiết kế để hàn PCB trực tiếp, với cách bố trí chân cắm được tối ưu hóa cho thiết kế PCB tiêu chuẩn. Đối với các ứng dụng gắn bảng điều khiển, ổ cắm đầu cuối dạng đẩy dòng P7SA chấp nhận trực tiếp G7SA-2A2B và cung cấp các đầu nối dây trường vít hoặc kẹp lò xo mà không cần hàn.
Câu 3: Phạm vi hoạt động của điện áp cuộn dây là gì?
Điện áp cuộn danh định là 24V DC. Rơle được đảm bảo cấp điện (đóng) ở mức 18V DC trở lên và được đảm bảo ngắt điện (mở) ở mức 2,4V DC trở xuống. Điện áp cuộn dây duy trì trên 26,4V DC có nguy cơ làm hỏng cuộn dây vĩnh viễn. Phạm vi hoạt động 18–26,4V DC phù hợp với dung sai quy định nguồn điện 24V DC điển hình.
Câu hỏi 4: Các tiếp điểm NC và NO có thể chuyển đổi các điện áp mạch khác nhau không?
Đúng. Mỗi bộ tiếp điểm độc lập - hai tiếp điểm NO và hai tiếp điểm NC chuyển mạch tải tương ứng của chúng một cách độc lập. Một bộ tiếp điểm NO có thể chuyển đổi tải AC 230V trong khi các tiếp điểm NC hoạt động ở mạch phản hồi 24V DC. Sự cách ly của rơle giữa các mạch tiếp điểm cho phép các điện áp mạch khác nhau trên cùng một rơle.
Câu 5: Sự khác biệt giữa G7SA-2A2B và G7SA-3A1B là gì?
Cả hai đều thuộc dòng Omron G7SA với các tiếp điểm được dẫn hướng cưỡng bức và có cùng mức xếp hạng hiện tại. 2A2B cung cấp 2 tiếp điểm NO và 2 NC (4 cực); 3A1B cung cấp 3 tiếp điểm NO và 1 NC (4 cực). Sự kết hợp tiếp điểm được chọn dựa trên yêu cầu của mạch an toàn đối với các tiếp điểm NO (chuyển mạch tải) và NC (giám sát phản hồi). Hầu hết các mạch an toàn hai kênh đều sử dụng 2A2B để cung cấp các tiếp điểm NC phản hồi từ cả hai rơle đầu ra.
