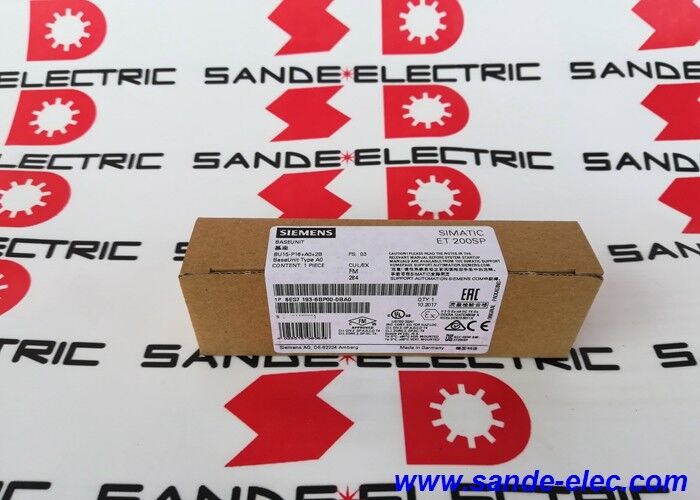

Siemens mới 6ES7193-6BP00-0BA0 ET 200SP BaseUnit BU15-P16+A0+2B

Siemens 6ES7193-6BP00-0BA0∙ SIMATIC ET 200SP BaseUnit BU15-P16+A0+2B ∙ Type A0 / Push-In / Bridged Left

Việc thành lập một trạm I/O ET 200SP

6ES7193-6BP00-0BA0 là BaseUnit loại A0 cho hệ thống I/O phân tán SIMATIC ET 200SP của Siemens.Các mô-đun I/O không được gắn trực tiếp lên đường ray DIN hoặc vào một rack backplaneMỗi BaseUnit cung cấp cho mô-đun I/O nguồn, kết nối tín hiệu và kết nối bus. BaseUnit được đặt riêng biệt với mô-đun I/O mà nó lưu trữ.

Đây là chỉ định BU15-P16 + A0 + 2B: một BaseUnit rộng 15mm với 16 đầu cuối quy trình, khe cắm loại A0, không có đầu cuối phụ trợ và cầu trái.Đường cầu bên trái có nghĩa là các xe buýt điện áp P1 và P2 được thực hiện từ bên trái hàng xóm BaseUnit. BaseUnit này tiếp tục một nhóm tiềm năng hiện có thay vì bắt đầu một nhóm mớiKhi cần một nhóm tiềm năng mới (ví dụ, để cô lập một điện áp tải khác), một biến thể BaseUnit khác với khởi động cầu phải là cần thiết.

Danh hiệu khe cắm loại A0 xác định tính tương thích của mô-đun. Các BaseUnit loại A0 chấp nhận các mô-đun I/O được đánh dấu cho khe cắm A0 hoặc A1 - một loạt các mô-đun I/O kỹ thuật số và analog ET 200SP.Kiểm tra các loại khe cắm cần thiết của mô-đun I/O dự định phù hợp với A0 trước khi chọn BaseUnit này.

Push-In Terminal ️ Bắt dây không cần công cụ

Máy 6ES7193-6BP00-0BA0 sử dụng công nghệ đầu cuối đẩy.Ngắt kết nối là bằng cách nhấn một nút thảĐiều này tăng tốc độ dây dẫn ban đầu và giảm lỗi lắp đặt so với thắt kẹp đầu cuối vít.

Hệ thống ET 200SP hỗ trợ chuyển đổi nóng Bản thân BaseUnit phải được cài đặt trong khi trạm được cung cấp năng lượng. Mã hóa tự động của BaseUnit ngăn chặn các loại mô-đun không chính xác được chèn vào vị trí sai.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: Sự khác biệt giữa BaseUnit loại A0 và loại A1 trong ET 200SP là gì?

Cả Type A0 và A1 BaseUnits đều có cùng hình dạng vật lý và có thể chấp nhận cùng một phạm vi rộng các mô-đun I / O. Sự khác biệt nằm ở sự hình thành nhóm tiềm năng:Loại A1 BaseUnits có thể bắt đầu một nhóm tiềm năng mới và bao gồm các đầu cuối AUX cho phân phối điện áp phụ trợ, trong khi Type A0 BaseUnits tiếp tục nhóm tiềm năng hiện có và không cung cấp quyền truy cập cổng cuối AUX.Các 6ES7193-6BP00-0BA0 là loại A0 ¢ nó cầu nối xe buýt cung cấp từ bên trái và không có thiết bị đầu cuối AUX.

Câu 2: 6ES7193-6BP00-0BA0 là "cây cầu sang trái". Điều này có nghĩa là gì?

Đường nối bên trái có nghĩa là các xe buýt cấp điện áp P1 và P2 kết nối từ BaseUnit ngay bên trái.không phải từ một infeed mới tại đơn vị nàyĐây là tiếp tục cùng một nhóm tiềm năng.Một nhóm tiềm năng mới cần thiết khi chuyển sang một điện áp tải khác cho một nhóm các mô-đun đòi hỏi một biến thể BaseUnit được cấu hình như một khởi động cầu phải.

Q3: Liệu bản thân BaseUnit có bất kỳ chức năng có thể lập trình hay nó chỉ là thụ động?

BaseUnit chủ yếu là một thành phần kết nối thụ động, nó cung cấp kết nối điện, lắp đặt cơ học và truyền bus cho mô-đun I / O mà nó lưu trữ.Chức năng mã hóa tự động của BaseUnit là một tính năng hoạt động: nó lưu trữ một mã nhận dạng điện tử ngăn chặn một loại mô-đun I/O không chính xác được chèn vào.tất cả xử lý và định tham số được xử lý bởi mô-đun I/O và mô-đun giao diện ET 200SP.

Q4: BaseUnit này có thể được sử dụng với bất kỳ SIMATIC ET 200SP I / O module?

6ES7193-6BP00-0BA0 chấp nhận các mô-đun I/O yêu cầu khe A0 hoặc A1.Một số mô-đun chuyên biệt như một số mô-đun truyền thông hoặc mô-đun yêu cầu truy cập đầu cuối AUX có thể yêu cầu một loại BaseUnit khácLuôn luôn kiểm tra mô-đun I / O yêu cầu kiểu BaseUnit trong trang dữ liệu của nó trước khi đặt hàng.

Q5: 6ES7193-6BP00-0BA0 yêu cầu bảo vệ bên ngoài cho nguồn cung cấp 24V?

Siemens xác định một bộ ngắt mạch thu nhỏ 24V DC / 10A với đặc điểm kích hoạt loại B hoặc loại C để bảo vệ bên ngoài các đường cung cấp cung cấp bus P1 và P2 của BaseUnit.Điều này bảo vệ cả hai dây dẫn và các liên lạc xe buýt chống lại quá mứcCác mạch đầu cuối quy trình (tối đa 2A mỗi đầu cuối) có thể yêu cầu bảo vệ thêm cho mỗi mạch tùy thuộc vào tải được kết nối và thông số kỹ thuật của mô-đun I / O.
