| Nguồn gốc | Hoa Kỳ |
| Hàng hiệu | AB |
| Chứng nhận | CE ROHS |
| Số mô hình | 1746-A7 |

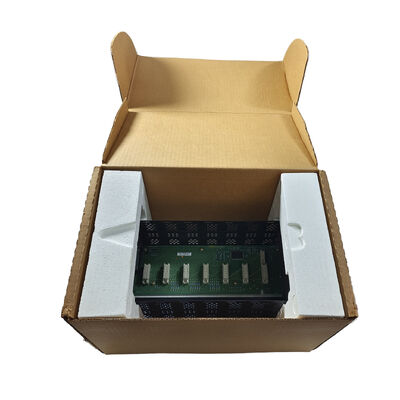

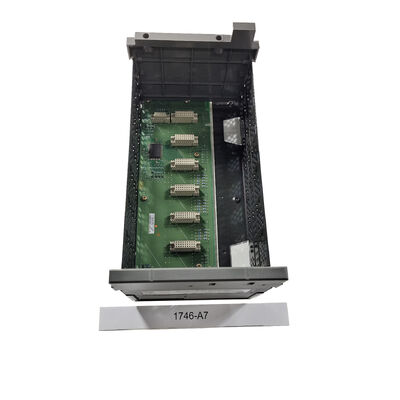

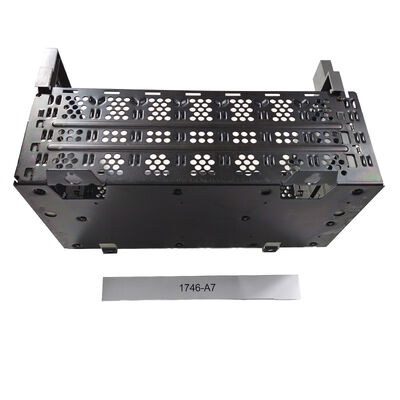

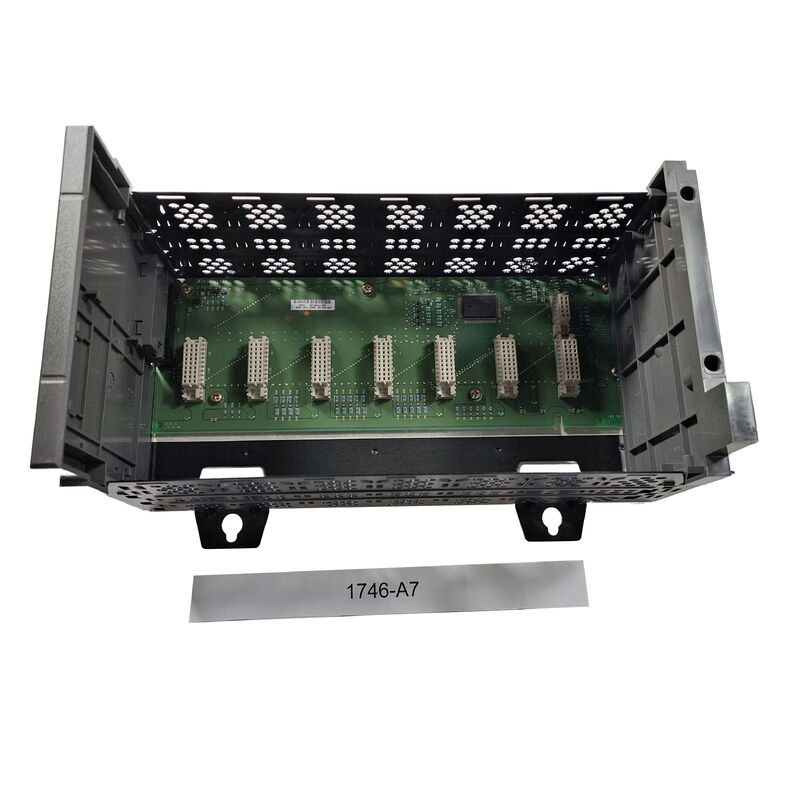

1746-A7 là một Allen-Bradley / Rockwell Automation cho dòng Nó đặc biệt thiết thực trong các hệ thống cũ không cần khung phần cứng 10 hoặc 13 khe cắm lớn hơn nhưng vẫn yêu cầu sự linh hoạt hơn so với khung gầm rất nhỏ có thể cung cấp. Trong công việc dịch vụ thực tế, điều này làm cho nó trở thành một lựa chọn phổ biến khi tủ SLC hiện có cần phục hồi vật lý thay vì di chuyển nền tảng.. Trang sản phẩm của Rockwell xác định nó là khung gầm 7 khe cắm - kiểu phần cứng mô-đun, và tài liệu hệ thống mô tả dòng khung gầm 1746 là phần cứng gắn trên bảng điều khiển có sẵn ở các phiên bản 4, 7, 10 và 13 khe cắm.1746-A7 cũng được liệt kê là đã ngừng sản xuất, điều này giải thích tại sao nó vẫn quan trọng trong việc hỗ trợ vòng đời và công việc phụ tùng thay thế.Trong các hệ thống điều khiển thực tế, giá trị của một khung gầm rất dễ bị đánh giá thấp.
Khung gầm xác định vị trí vật lý và điện cho bộ xử lý, nguồn điện và các mô-đun I/O, vì vậy việc thay thế đúng khung gầm thường là cần thiết để bảo tồn cấu trúc ban đầu của hệ thống SLC.
Đối với các máy đã lắp đặt, việc sử dụng cùng một khung gầm 7 khe cắm thường tránh được việc sửa đổi tủ và giữ cho bố cục mô-đun, định dạng bảng mạch sau và dấu chân bảng điều khiển quen thuộc.
Đó là một suy luận kỹ thuật dựa trên vai trò đã công bố của dòng khung gầm SLC 1746 và định dạng khe cắm 1746-A7 chính xác.
Dữ liệu kỹ thuật
Thông số
| Mã sản phẩm | 1746-A7 |
|---|---|
| Nhà sản xuất | Allen-Bradley / Rockwell Automation |
| Loại sản phẩm | Rack PLC / Khung gầm mô-đun |
| Dòng sản phẩm | Hệ thống SLC 500 / 1746 |
| Số lượng khe cắm | 7 |
| Kiểu phần cứng | Kiểu phần cứng khung gầm-mô-đun |
| Kiểu lắp đặt | Gắn trên bảng điều khiển / Gắn bảng |
| Công suất dòng điện | 10 A ở 5 VDC |
| Kích thước | 171 × 282 × 145 mm |
| Tai gắn | Bốn tai gắn |
| Vị trí sản phẩm | Khung gầm thay thế cho các hệ thống đã lắp đặt |
| Trạng thái vòng đời | Đã ngừng sản xuất |
| Giá trị ứng dụng | 1746-A7 rất phù hợp với |
nơi khung gầm mô-đun 7 khe cắm đã là một phần của thiết kế.Nó đặc biệt thiết thực trong các hệ thống cũ không cần khung phần cứng 10 hoặc 13 khe cắm lớn hơn nhưng vẫn yêu cầu sự linh hoạt hơn so với khung gầm rất nhỏ có thể cung cấp. Trong công việc dịch vụ thực tế, điều này làm cho nó trở thành một lựa chọn phổ biến khi tủ SLC hiện có cần phục hồi vật lý thay vì di chuyển nền tảng.Quan điểm ứng dụng này xuất phát từ danh tính khung gầm 7 khe cắm đã công bố và kiến trúc phần cứng mô-đun SLC 500.
Kiểu lắp đặt khung gầm cũng quan trọng. Tài liệu lắp đặt của Rockwell cho thấy việc gắn trên bảng điều khiển và đề cập đến phần cứng gắn kết với các tai gắn khung gầm, trong khi tài liệu phần cứng mô-đun SLC mô tả việc gắn trực tiếp trên bảng điều khiển bằng cách sử dụng các tai gắn và vít tiêu chuẩn.
Điều đó quan trọng trong thực tế vì việc thay thế khung gầm là một nhiệm vụ cơ khí cũng như điện.
Quan điểm thay thế và lựa chọn
1746-A7 nên được chọn là
, không chỉ dựa trên số lượng khe cắm.Người mua nên xác minh kích thước khung gầm đã lắp đặt, kiểu lắp đặt, số lượng khe cắm, bộ xử lý và bộ nguồn đang được sử dụng, và công suất dòng điện yêu cầu của khung gầm trước khi đặt hàng. Trong các hệ thống SLC, khung gầm vật lý là một phần của kiến trúc máy, vì vậy việc thay thế chính xác thường tránh được nhiều rắc rối hơn là cố gắng điều chỉnh một kích thước hoặc kiểu phần cứng khác.
Đây là một khuyến nghị kỹ thuật dựa trên danh tính sản phẩm 1746-A7 đã công bố và tài liệu dòng khung gầm SLC.
Câu hỏi thường gặp
Q1: 1746-A7 là loại phần cứng gì?
khung gầm mô-đun SLC 500 7 khe cắm
được sử dụng để chứa bộ xử lý, nguồn điện và các mô-đun I/O trong hệ thống điều khiển dựa trên 1746. Về mặt thực tế, nó là nền tảng cấu trúc và bảng mạch của rack SLC.Q2: Ứng dụng nào phù hợp nhất với khung gầm này?Nó phù hợp với
bảng điều khiển máy SLC 500 cũ, trạm I/O cục bộ, dự án nâng cấp và tủ tiện ích
nơi rack 7 khe cắm đã là một phần của thiết kế đã lắp đặt. Hồ sơ sử dụng đó xuất phát trực tiếp từ số lượng khe cắm đã công bố của mẫu và vai trò trong dòng SLC.
Q3: Tại sao số lượng khe cắm chính xác lại quan trọng?
Bởi vì khung gầm xác định số lượng mô-đun mà hệ thống có thể hỗ trợ về mặt vật lý và điện, và nó cũng ảnh hưởng đến bố cục bảng điều khiển và định tuyến cáp. Việc thay thế khung gầm 7 khe cắm với cùng kích thước thường giữ cho bố cục tủ gần với thiết kế ban đầu hơn. Đây là một suy luận kỹ thuật dựa trên kiến trúc dòng khung gầm SLC đã công bố.
Q4: Tại sao kiểu lắp đặt lại quan trọng đối với bộ phận này?
Bởi vì việc thay thế khung gầm không chỉ liên quan đến bảng mạch. Các tai gắn, dấu chân bảng điều khiển và bố cục vỏ tủ đều ảnh hưởng đến tốc độ lắp đặt phần cứng và nối đất đúng cách trong tủ. Tài liệu lắp đặt của Rockwell đặc biệt liên kết khung gầm với việc gắn trên bảng điều khiển bằng cách sử dụng các tai gắn khung gầm.
Q5: Cần kiểm tra những gì trước khi đặt hàng?
Kiểm tra mã sản phẩm khung gầm đã lắp đặt, số lượng khe cắm yêu cầu, bộ xử lý và bộ nguồn, dấu chân lắp đặt và nhu cầu công suất dòng điện của rack hiện có. Những kiểm tra đó thường quan trọng hơn vẻ ngoài đơn thuần.
