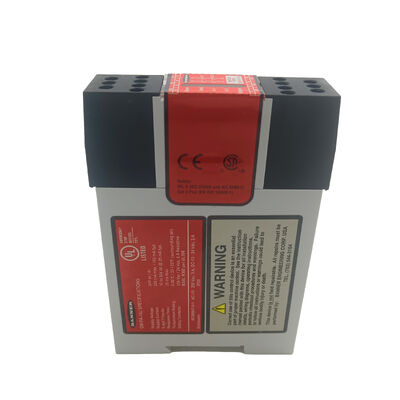

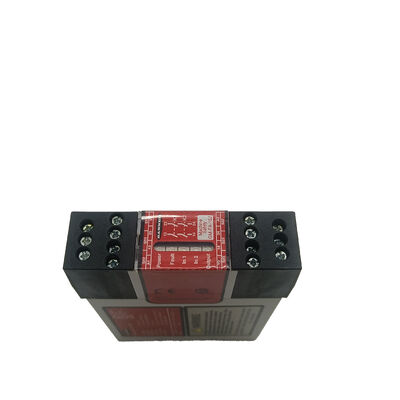

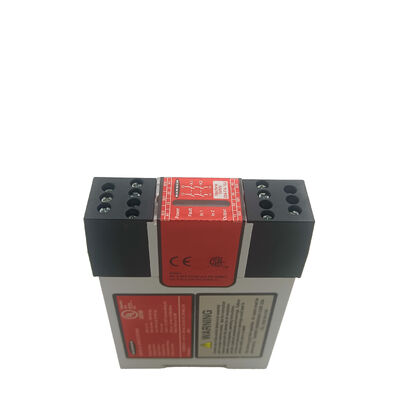

GM-FA-10J Phương tiện cung cấp điện áp 24VAC DC

Rơ le an toàn tiếp điểm phụ GM 1 24V AC kép, đơn 2 tiếp điểm an toàn

Mô-đun an toàn giám sát cổng GM-FA-10J (gọi là “Mô-đun An toàn”) được sử dụng để xác minh hoạt động đúng của công tắc an toàn từ mã hóa và công tắc an toàn mở dương bằng cách giám sát một tiếp điểm thường mở (N.O.) và một tiếp điểm thường đóng (N.C.) từ mỗi công tắc. Nó cũng có thể được sử dụng để giám sát và xác minh trạng thái chính xác của hai tín hiệu PNP nguồn dòng dự phòng. (Một nguồn PNP phải là Thường Tắt và nguồn còn lại Thường Dẫn cho mỗi kênh đầu vào.) Trong một ứng dụng điển hình, hai công tắc an toàn (lắp riêng lẻ) cho biết trạng thái đóng hoặc mở của cổng, tấm chắn di động hoặc rào chắn (tất cả được gọi là “tấm chắn” trong tài liệu này).

Tính năng

• Giám sát một hoặc hai công tắc an toàn về lỗi tiếp điểm hoặc lỗi dây dẫn • Hai kênh chuyển mạch đầu ra để kết nối với các mạch ngắt nguồn đáng tin cậy • Tự động đặt lại hoặc đặt lại thủ công có giám sát • Thiết kế tuân thủ các tiêu chuẩn UL991, ISO 14119 và ISO 13849-1 (EN954-1) (Danh mục an toàn 2, 3 hoặc 4) • Dùng cho các ứng dụng danh mục dừng chức năng 0 theo NFPA 79 và IEC 60204-1 • Tiếp điểm đầu ra an toàn 6 ampe • Khối đầu cuối cắm được • Nếu các khối đầu cuối bị hoán đổi, Mô-đun vẫn hoạt động mà không làm mất chức năng an toàn

Thông số kỹ thuật

Ứng dụng điển hình

• Giám sát cửa an toàn máy

• Bảo vệ vỏ máy CNC an toàn

• Khóa liên động an toàn cho dây chuyền robot

• Hệ thống bảo vệ dây chuyền đóng gói

• Mạch dừng khẩn cấp cho thiết bị tự động
