| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | SMC |
| Chứng nhận | CE ROHS |
| Số mô hình | SYJ7320-5YO-01F-Q |

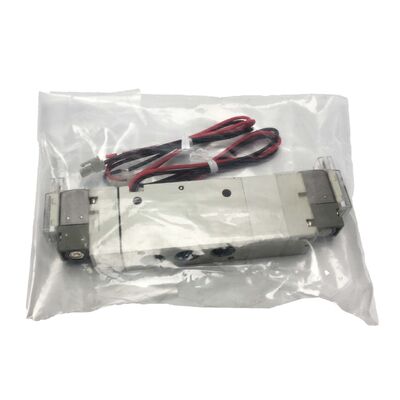

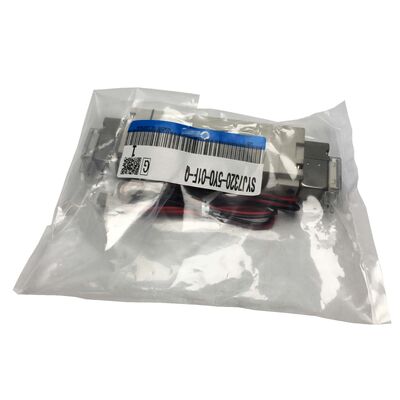

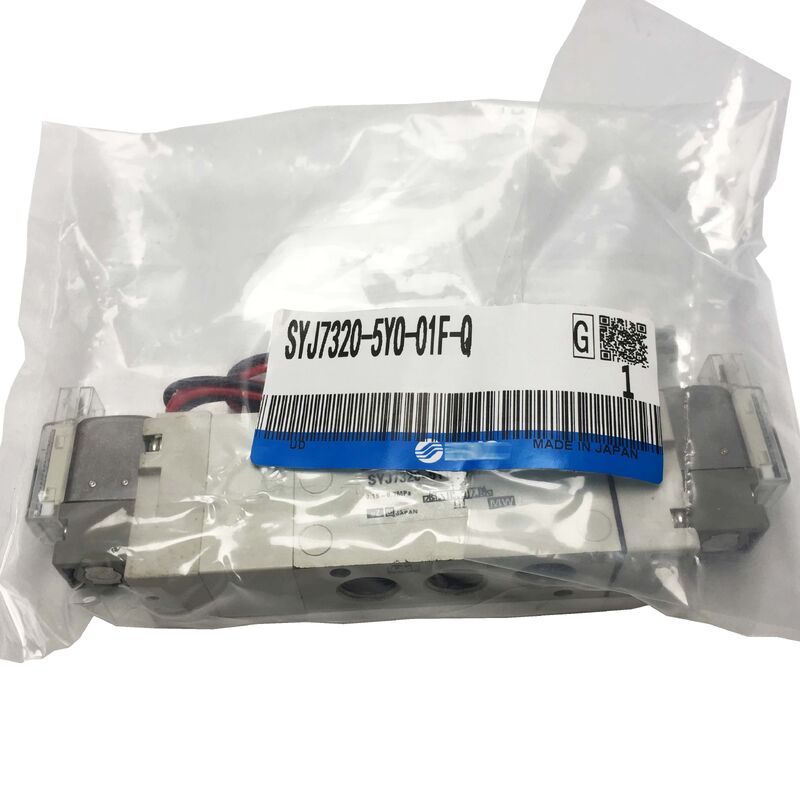

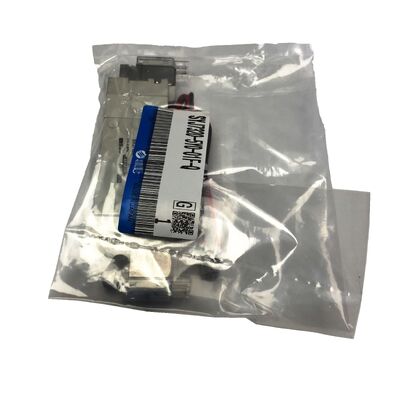

SMC SYJ7320-5YO-01F-Q là một van điện lực trung tâm đóng 5 cổng, 3 vị trí từ loạt SMC SYJ7000,được biết đến với việc kết hợp tiêu thụ năng lượng thấp với hiệu suất chuyển đổi đáng tin cậy trên các ứng dụng tự động hóa công nghiệp.
Cấu hình trung tâm đóng 3 vị trí đảm bảo rằng khi cả hai điện điện bị tắt năng lượng, tất cả các cổng được chặn, cho phép bộ điều khiển được kết nối giữ vị trí của nó mà không cần áp suất hoặc khí thải.Tính năng này rất cần thiết cho các ứng dụng xi lanh đòi hỏi vị trí giữa nhịp hoặc khi chuyển động không kiểm soát trong các sự gián đoạn điện gây ra mối quan tâm về an toàn hoặc quy trình.
Với kích thước cổng G1 / 8, van nhỏ gọn này lý tưởng cho các xi lanh lỗ nhỏ và các mạch khí nén không gian hạn chế, nơi các thân van lớn hơn không thể chứa hình học đa dạng.
| Parameter | Giá trị |
|---|---|
| Dòng | SMC SYJ7000 |
| Chức năng van | 5 cổng, trung tâm đóng 3 vị trí |
| Kích thước cổng (A/B) | G1/8" có sợi |
| Áp suất hoạt động | 0.15 - 0.7 MPa (khẩu thám nội bộ) |
| Tỷ lệ lưu lượng tối đa | 525 l/phút |
| Dòng lượng định giá (P→A/B) | 00,22 dm3/s (0,792 m3/h) |
| Dòng lượng định giá (A/B→EA/EB) | 0.24 dm3/s (0.864 m3/h) |
| Điện áp điều khiển | 24V DC |
| Tiêu thụ năng lượng | 0.5 W (động lực thử nghiệm tiêu chuẩn) |
| Thời gian phản ứng | ~30 ms |
| Tần số chuyển đổi | 5 Hz |
| Điện vào | DIN terminal không có đầu nối (YO) |
| Đèn chỉ số / Nên áp lực | Không bao gồm |
| Bỏ qua thủ công | Loại đẩy không khóa |
| Loại khí thải | Máy phun thử nghiệm |
| Lắp đặt | Cơ thể được chuyển với khung đỡ |
| Vật liệu niêm phong | Cao su |
| Nhiệt độ hoạt động | -10 đến +50°C |
| Thiết kế | Không có đồng |
| Chứng nhận | CE (phương sau Q) |
Dòng SYJ7000 có một điện tử thí điểm năng lượng thấp với tiêu thụ 0,5W, cho phép điều khiển trực tiếp PLC đầu ra rơle mà không cần rơle trung gian hoặc mô-đun đầu ra trạng thái rắn.Điều này làm giảm sự phức tạp của dây dẫn bảng và loại bỏ các nguồn lỗi tiềm năng trong mạch điều khiển.
Khí thải phi công duy trì chuyển đổi phi công sạch bất kể điều kiện mạch chính, ngăn chặn sự can thiệp của áp suất ngược trong các mạch có bộ tắt tiếng tích hợp hoặc áp suất ngược hạ lưu.
Xây dựng niêm phong cao su xử lý dịch vụ khí nén được bôi trơn hoặc không được bôi trơn tiêu chuẩn,trong khi thiết kế không chứa đồng đảm bảo khả năng tương thích với các điều kiện chất lượng không khí rộng hơn mà không có nguy cơ hình thành hợp chất acetylene.
Danh hiệu điện YO cho thấy van này được cung cấp với buồng đầu cuối DIN mà không có đầu nối được gắn sẵn.mà người dùng dây và gắn trong lĩnh vựcKhông bao gồm đèn LED chỉ số tích hợp hoặc bộ giảm điện áp gia tăng tích hợp.
Cấu hình này lý tưởng cho các nhà chế tạo bảng điều khiển sử dụng dây dẫn tiêu chuẩn với các đầu nối điện cực loại DIN, cho phép gắn trực tiếp các đầu nối DIN được dây trước mà không cần quản lý đuôi.Đối với các thiết bị yêu cầu bảo vệ chống tăng áp, xem xét biến thể YOZ với chất ức chế sóng không cực.
Khi cả hai điện điện được khử năng lượng, cuộn ngăn chặn tất cả năm cổng cung cấp, cả hai cổng hoạt động (A và B) và cả hai cổng xả.không kéo dài và không rút lại., không giống như van 2 vị trí mặc định đến một đầu của hành trình khi tắt năng lượng.
Không. hậu tố YO chỉ ra không có đèn chỉ báo và không có chất ức chế sóng. Đối với các ứng dụng mà transients cảm ứng có thể ảnh hưởng đến đầu vào PLC hoặc điện tử gần đó,xem xét biến thể YOZ với chất ức chế sóng không cực.
SYJ7320-5YO-01F-Q đặc biệt là cơ thể có cổng với biến thể kệ ổng được truy cập trực tiếp trên cơ thể van thông qua phụ kiện niềng G1 / 8.một hậu tố khác trong loạt SYJ7000 được yêu cầu.
Tiêu chí YO sử dụng giao diện tiêu chuẩn DIN 43650 Form A (EN175301-803 Form A), một trong những định dạng đầu nối điện cực công nghiệp phổ biến nhất.Bộ kết nối không bao gồm và phải được cung cấp riêng biệt.
Dòng SYJ7000 sử dụng thiết kế điều khiển bằng phi công năng lượng thấp (0,5W solenoid) phù hợp với điều khiển trực tiếp PLC.Dòng SY7000 có kiến trúc nội bộ khác nhau với dung lượng lưu lượng cao hơn nhưng tiêu thụ điện năng cao hơnSYJ7000 được ưa thích cho hoạt động trực tiếp của PLC và hiệu quả năng lượng; SY7000 phù hợp với thông lượng lưu lượng tối đa là chính.
