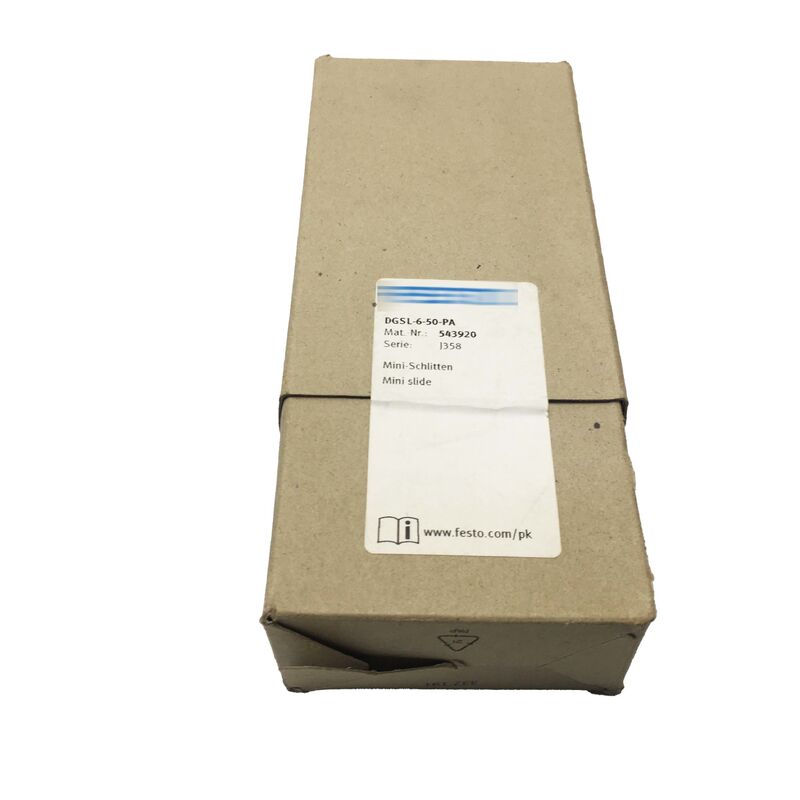

Xi lanh trượt mini Festo DGSL-6-50-PA
Đường kính 6mm, Hành trình 50mm, Tác động kép | Mã sản phẩm: 543920 | Hàng mới chính hãng
Diện tích nhỏ, Độ chính xác cao
Tự động hóa nhỏ gọn không có nghĩa là phải hy sinh độ chính xác. Festo DGSL-6-50-PA là một xi lanh trượt thu nhỏ tích hợp dẫn hướng vòng bi, giảm chấn đàn hồi hai đầu và khả năng tương thích với cảm biến tiệm cận trong một trong những gói xi lanh trượt khí nén nhỏ nhất của dòng DGSL.
Dành cho các ô gắp và đặt, đồ gá lắp ráp chi tiết nhỏ và các mô-đun xử lý nơi không gian được tính bằng milimet, đây là thiết bị phù hợp mà không cần phải thiết kế lại xung quanh nó.
DGSL-6-50-PA mang mã sản phẩm 543920 và thuộc dòng xi lanh trượt mini DGSL đã được thiết lập của Festo — tác động kép, cấu trúc dẫn động bằng đòn bẩy, được thiết kế cho số chu kỳ cao của tự động hóa sản xuất.
Thông số kỹ thuật
| Thông số |
Giá trị |
| Mã sản phẩm |
DGSL-6-50-PA |
| Mã sản phẩm thay thế |
543920 |
| Thương hiệu |
Festo |
| Dòng sản phẩm |
DGSL |
| Loại |
Xi lanh trượt / Bàn trượt mini |
| Kích thước lỗ khoan |
6 mm |
| Đường kính Piston |
8 mm |
| Hành trình |
50 mm |
| Chế độ hoạt động |
Tác động kép |
| Thiết kế bộ truyền động |
Đòn bẩy (thanh piston + trượt) |
| Áp suất hoạt động |
0,15 - 0,8 MPa (1,5 - 8 bar) |
| Tốc độ tối đa |
0,5 m/s |
| Độ chính xác lặp lại |
0,3 mm |
| Giảm chấn |
Vòng đệm đàn hồi / đệm ở cả hai đầu (P) |
| Loại dẫn hướng |
Vòng bi |
| Vị trí lắp đặt |
Bất kỳ |
| Cảm biến vị trí |
Dành cho cảm biến tiệm cận |
| Lực lý thuyết ở 6 bar (tiến) |
30 N |
| Lực lý thuyết ở 6 bar (lùi) |
23 N |
| Môi trường hoạt động |
Khí nén theo ISO 8573-1:2010 |
Điều gì làm cho thiết kế DGSL hoạt động
Dòng DGSL sử dụng cấu trúc dẫn động bằng đòn bẩy — thanh piston được kết nối với một tấm trượt (đòn bẩy) thay vì kết nối trực tiếp với tải.
Cấu hình này cho phép bộ trượt chịu tải ngang mà không truyền chúng vào thanh piston, giúp kéo dài tuổi thọ của các vòng đệm và giữ cho chuyển động mượt mà trên toàn bộ hành trình.
Dẫn hướng vòng bi là bộ phận giúp đạt được độ chính xác lặp lại 0,3mm trong thực tế.
Dẫn hướng vòng bi phân bổ tải trọng đều trên nhiều điểm tiếp xúc và chống lại các lực mô-men xoắn phát sinh khi tải lệch tâm khỏi tâm bộ trượt — một tình huống phổ biến trong các bộ gắp gắp và đặt và các cụm truyền tải chi tiết.
Các vòng đệm đàn hồi ở cả hai đầu xử lý việc giảm tốc ở các điểm cuối hành trình mà không tiếp xúc kim loại với kim loại, nếu không sẽ gây sốc cho cấu trúc. Trong các ứng dụng chu kỳ cao, việc giảm chấn này kéo dài tuổi thọ của thân xi lanh và các công cụ gắn liền với nó.
Tích hợp cảm biến vị trí
DGSL-6-50-PA được trang bị khe cắm cảm biến cho cảm biến tiệm cận — một tính năng tích hợp không thêm phần cứng nhô ra vào không gian lắp ráp. Cảm biến tiệm cận có thể được lắp trực tiếp vào khe cắm để phát hiện vị trí cuối, vị trí trung gian hoặc cả hai, gửi tín hiệu trở lại PLC hoặc bộ điều khiển khí nén.
Việc tích hợp gọn gàng giúp mô-đun tổng thể nhỏ gọn và loại bỏ các vấn đề định tuyến cáp mà các giá đỡ cảm biến bên ngoài gây ra.
Ứng dụng xử lý và lắp ráp
Sự kết hợp kích thước và hành trình này xuất hiện thường xuyên trong:
- Mô-đun gắp và đặt chi tiết nhỏ — nơi hành trình 50mm bắc cầu giữa vị trí cấp và vị trí đặt trên trạm lắp ráp nhỏ gọn
- Kích hoạt bộ gắp khí nén — bộ trượt đẩy bộ gắp đến phôi và rút lại gọn gàng cho chu kỳ tiếp theo
- Hệ thống truyền tải thu nhỏ — nơi nhiều đơn vị DGSL được kết hợp trong cấu hình XY hoặc tuyến tính
- Kích hoạt kẹp đồ gá — thiết kế tác động kép giữ vị trí kẹp dưới áp suất và nhả ra đúng tín hiệu
- Xử lý linh kiện điện tử — nơi độ chính xác lặp lại 0,3mm hỗ trợ đặt chi tiết chính xác trên các cụm PCB hoặc các tác vụ lắp đầu nối
Câu hỏi thường gặp
Phạm vi áp suất hoạt động của DGSL-6-50-PA là gì?
Phạm vi áp suất hoạt động là từ 1,5 đến 8 bar (0,15 đến 0,8 MPa). Cần áp suất tối thiểu 1,5 bar để đảm bảo hoạt động đáng tin cậy. Hoạt động trên 8 bar sẽ vượt quá giới hạn áp suất định mức và nên tránh.
DGSL-6-50-PA có thể được lắp đặt theo bất kỳ hướng nào không?
Có — vị trí lắp đặt được chỉ định là bất kỳ hướng nào. Dẫn hướng vòng bi và cấu trúc đòn bẩy cho phép lắp đặt theo chiều ngang, chiều dọc và góc mà không ảnh hưởng đến hiệu suất hoặc tuổi thọ dẫn hướng.
Loại cảm biến vị trí nào tương thích với bộ trượt này?
Bộ trượt được thiết kế cho cảm biến tiệm cận phù hợp với khe cắm cảm biến tích hợp trên thân bộ trượt. Có thể sử dụng các công tắc tiệm cận dòng SME/SMT của Festo và các cảm biến của bên thứ ba tương thích có cùng kích thước. Kiểm tra kích thước khe cắm cảm biến với kích thước thân cảm biến của bạn trước khi đặt hàng.
Sự khác biệt giữa các biến thể giảm chấn PA và P1A là gì?
Biến thể PA sử dụng vòng đệm đàn hồi ở cả hai đầu — giảm tốc linh hoạt mà không tiếp xúc kim loại với kim loại ở cuối. Biến thể P1A sử dụng kết hợp giảm chấn đàn hồi và giảm chấn tinh chỉnh có thể điều chỉnh ở đầu trước cho các ứng dụng tốc độ cao hơn, nơi cần kiểm soát vị trí cuối chính xác hơn. Đối với các ứng dụng tốc độ trung bình tiêu chuẩn, PA là lựa chọn phổ biến và tiết kiệm chi phí hơn.
DGSL-6-50-PA có tương thích với hệ thống khí bôi trơn bằng dầu không?
Có, với một điều kiện. Thiết bị có thể hoạt động với khí nén được bôi trơn bằng dầu, nhưng một khi hoạt động bôi trơn bắt đầu, việc bôi trơn liên tục là cần thiết cho phần còn lại của tuổi thọ thiết bị. Chạy thiết bị đã được bôi trơn trước đó mà không có dầu sẽ gây mòn vòng đệm sớm. Đối với các cài đặt mới, Festo khuyến nghị hoạt động không dầu theo ISO 8573-1:2010 [7:4:4] để tránh sự phụ thuộc này.
Xác minh kích thước lắp đặt, khả năng tương thích cảm biến và yêu cầu hành trình so với ứng dụng của bạn trước khi đặt hàng. DGSL-6-50-PA là một bộ phận chính xác — điều kiện lắp đặt chính xác ảnh hưởng trực tiếp đến độ chính xác lặp lại và tuổi thọ.
