| Nguồn gốc | Nhật Bản |
| Hàng hiệu | Mitsubishi |
| Chứng nhận | CE ROHS |
| Số mô hình | TCL-05SV2 |

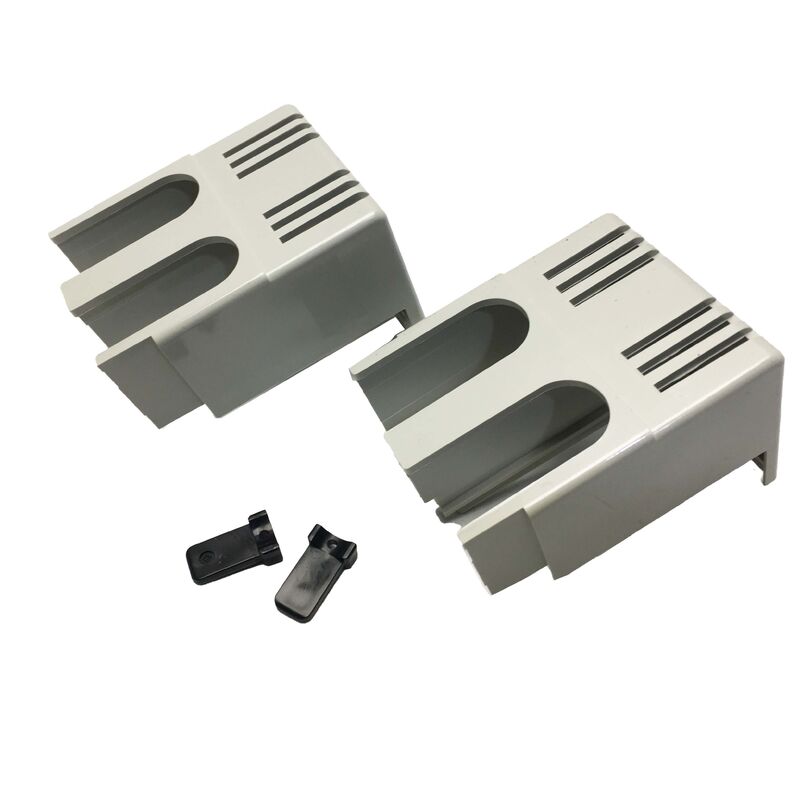

Mitsubishi TCL-05SV2 là một nắp đầu cuối lớn được thiết kế đặc biệt cho các bộ ngắt mạch dạng khối (MCCB) dòng WS-V của Mitsubishi Electric với kích thước khung 30A-63A cho cấu hình 2 cực. Mỗi gói bao gồm hai nắp và hai tấm đệm, cung cấp khả năng bảo vệ đầu cuối hoàn chỉnh cho cả hai cực của một bộ ngắt mạch đơn.
| Mã sản phẩm | TCL-05SV2 |
| Chức năng | Nắp đầu cuối lớn |
| Dòng tương thích | MCCB Mitsubishi dòng WS-V |
| Kích thước khung tương thích | 30A - 63A |
| Số cực | 2 Cực |
| Bao gồm | 2 * Nắp, 2 * Tấm đệm |
| Màu sắc | Trắng |
| Chiều rộng | 50 mm |
| Chiều cao | 25 mm |
| Chiều sâu | 65.5 mm |
| Phương pháp lắp đặt | Gài, không cần dụng cụ |
| Chất liệu | Nhựa (vật liệu cách điện đạt chuẩn UL) |
Các đầu cuối hở của bộ ngắt mạch gây ra các nguy cơ điện đáng kể trong các bảng phân phối và tủ điều khiển. TCL-05SV2 loại bỏ rủi ro này bằng cách cung cấp một vỏ bọc bằng nhựa vừa vặn trên khu vực đầu cuối, bảo vệ nhân viên khỏi tiếp xúc ngẫu nhiên với các dây dẫn đang có điện và ngăn ngừa việc nối tắt bởi dụng cụ hoặc mảnh vụn dẫn điện.
Thiết kế gài của Mitsubishi đảm bảo lắp đặt nhanh chóng và dễ dàng bảo trì mà không cần dụng cụ hoặc ốc vít riêng biệt.
Căn chỉnh nắp với khu vực đầu cuối của bộ ngắt mạch và nhấn mạnh cho đến khi các mấu giữ khớp vào các lỗ lắp đặt được tạo sẵn trên vỏ bộ ngắt mạch.
Đưa đầu tua vít có rãnh vào khe ở mấu giữ, bẻ vào trong để nhả khớp và nhấc nắp ra. Điểm tiếp xúc của dụng cụ là trên mấu nhựa, không phải trên các bộ phận đang có điện.
Số "05" trong TCL-05SV2 tương ứng với dải khung 30A-63A. Các khung lớn hơn yêu cầu nắp khác: TCL-1SV2 cho khung 100A-125A, TCL-2SV2 cho khung trên 125A.
Hậu tố "V2" chỉ khả năng tương thích 2 cực. Đối với bộ ngắt mạch 3 cực trong cùng kích thước khung, hãy sử dụng TCL-05SV3.
TCL chỉ nắp đầu cuối lớn; TCS chỉ nắp đầu cuối nhỏ. Lựa chọn nắp nhỏ thay thế cho cùng một cấu hình khung và cực là TCS-05SV2.
Cả hai đều bao phủ bộ ngắt mạch dòng WS-V 2 cực trong dải khung 30A-63A. TCL chỉ nắp đầu cuối lớn cung cấp phạm vi bao phủ khu vực đầu cuối lớn hơn cho các tiết diện dây dẫn lớn hơn, trong khi TCS chỉ nắp nhỏ hơn, hẹp hơn cho các lắp đặt có không gian hạn chế.
TCL-05SV2 được thiết kế cho bộ ngắt mạch 2 cực, trong khi TCL-05SV3 bao phủ cấu hình 3 cực trong cùng dải khung 30A-63A. Nắp 2 cực sẽ không lắp vừa bộ ngắt mạch 3 cực, để lộ các đầu cuối.
TCL-05SV2 được chỉ định cho các bộ ngắt mạch dòng WS-V. Các bộ ngắt mạch rò rỉ đất dòng NV trong cùng dòng sản phẩm WS-V và cùng kích thước khung thường tương thích, nhưng hãy xác nhận với tài liệu tương thích của Mitsubishi trước khi lắp đặt.
Không. Nắp đầu cuối chỉ bao bọc vùng đấu nối dây dẫn và không tiếp xúc với cơ cấu bộ ngắt mạch, phần tử trip nhiệt hoặc cuộn dây trip từ. Dòng điện định mức, khả năng cắt và đường cong trip của bộ ngắt mạch không thay đổi.
Nhẹ nhàng đưa đầu tua vít có rãnh vào khe ở mấu giữ, bẻ vào trong để nhả khớp và nhấc nắp ra. Luôn ngắt kết nối và khóa mạch trước khi thực hiện bất kỳ công việc tiếp cận đầu cuối nào.
