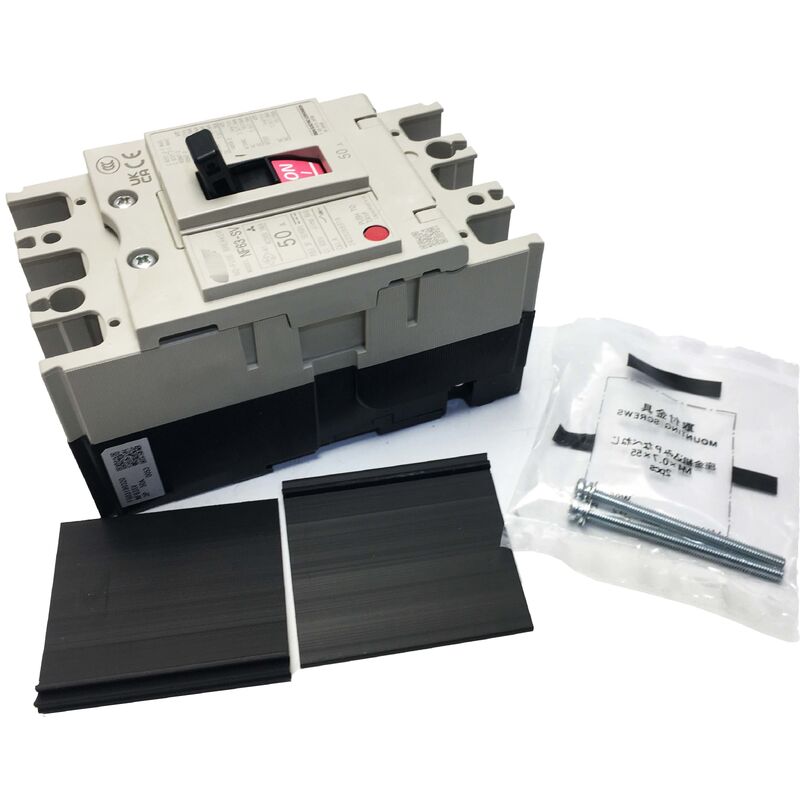

Bộ ngắt mạch Mitsubishi NF63-SV 3P 50A
Nhà máy mới niêm phong WS-V Series Standard Class MCCB với 5A đến 63A xếp hạng, 600V hoạt động AC / DC, và 7,5kA khả năng phá vỡ ở 400V.
Tổng quan sản phẩm
Mitsubishi NF63-SV là một bộ ngắt mạch vỏ đúc lớp chuẩn trong loạt WS-V, được thiết kế cho các ứng dụng phân phối công nghiệp và điều khiển máy.50A đơn vị cung cấp bảo vệ đáng tin cậy với cố định nhiệt từ đơn vị chuyến đi và khả năng kết nối phía trước.
Các thông số kỹ thuật chính
| Nhóm sản phẩm |
NF63-SV |
| Dòng |
WS-V Series - NF-S (Class Standard) MCCB |
| Phạm vi dòng điện định giá |
5A đến 63A |
| Điện áp định số |
600V AC / 250V DC |
| Có sẵn |
2P, 3P, 4P |
| Khả năng ngắt tại 400V |
7.5 kA (IEC 60947) |
| Khả năng phá vỡ ở 200-230V |
15 kA (IEC 60947) |
| Đơn vị du lịch |
Thermomagnetic cố định |
| Kết nối |
Các dây cáp phía trước |
| Tiêu chuẩn |
IEC 60947-2 |
| Nhà sản xuất |
Mitsubishi Electric |
So sánh lớp hiệu suất
Dòng WS-V cung cấp ba lớp hiệu suất để phù hợp với các yêu cầu ứng dụng:
- NF-C (Cấp hạng kinh tế):5 kA ở 400V - Hiệu quả về chi phí cho các thiết bị có dòng lỗi hạn chế
- NF-S (Tiểu loại tiêu chuẩn - Sản phẩm này):7.5 kA ở 400V - Lý tưởng cho hầu hết các kịch bản phân phối công nghiệp
- NF-H (High Performance Class):10 kA ở 400V - Đối với các thiết bị gần các bộ biến áp công suất cao
Các tính năng bảo vệ
Đơn vị di chuyển nhiệt từ cố định cung cấp bảo vệ toàn diện:
- Các yếu tố nhiệt:Bảo vệ quá tải với đặc điểm ngược thời gian cho dòng khởi động động cơ
- Nguyên tố từ tính:Bảo vệ ngắn mạch tức thời cho sự gián đoạn dòng điện lỗi
Hoạt động AC/DC
Được đánh giá cho cả dịch vụ AC và DC, làm cho nó phù hợp với phân phối ba pha thông thường, hệ thống pin, bảo vệ bus DC trong tủ ổ đĩa, lắp đặt năng lượng mặt trời và bảo vệ đầu ra UPS.
Khả năng tương thích của phụ kiện
Tương thích với toàn bộ các phụ kiện dòng WS-V bao gồm nắp đầu cuối, các liên lạc phụ trợ, các liên hệ báo động, cuộn shunt trip và giải phóng điện áp thấp được thiết kế cho nhóm khung 30A-63A.
Câu hỏi thường gặp
Sự khác biệt giữa NF63-SV, NF63-CV và NF63-HV là gì?
Cả ba đều có cùng khung và phạm vi dòng điện, nhưng khác nhau về khả năng phá vỡ: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA).
Có thay đổi cơ thể bộ ngắt giữa các hạng mục hiện tại không?
Không. NF63-SV sử dụng các kích thước vật lý giống nhau trên toàn bộ phạm vi dòng điện từ 5A đến 63A, với dòng điện được đặt theo hiệu chuẩn của nhà máy của đơn vị khởi động.
NF63-SV có được chứng nhận theo IEC 60947-2 không?
Đúng vậy, bộ ngắt đã được thử nghiệm và được xếp hạng theo IEC 60947-2 với công suất hoạt động ICS bằng 100% của chỉ số Icu ở 400V.
NF63-SV có thể được sử dụng trên mạch DC không?
Đúng. Định giá cho hoạt động DC lên đến 250V với 7,5 kA khả năng phá vỡ.
Các phụ kiện có thể được lắp đặt trên thực địa không?
Hệ thống phụ kiện mô-đun cho phép lắp đặt các chuyến đi shunt, liên lạc phụ trợ và các phụ kiện khác trực tiếp vào cơ thể bộ ngắt.
