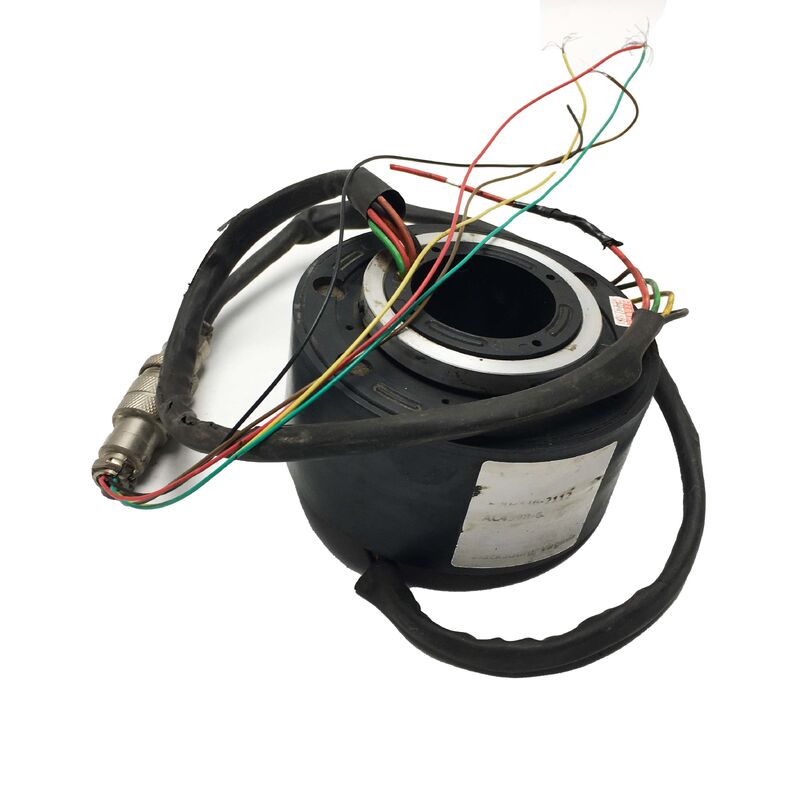

Moog 800-336-2112 Bộ lắp ráp vòng cuộn.
Được sử dụng, 1.5 inch Bore, 10A mỗi mạch, Fiber Brush, lên đến 250 RPM
Tổng quan sản phẩm
Danh sách này là cho một Moog sử dụng 800-336-2112 dây chuyền vòng xoắn ốc - một vòng trượt xuyên lỗ từ loạt AC4598,một trong những nền tảng vòng trượt công nghiệp được sử dụng rộng rãi nhất được sản xuất bởi Moog Components Group (trước đây là Litton Poly-Scientific)Đơn vị đã được loại bỏ khỏi dịch vụ trước đây và được cung cấp như dư thừa thử nghiệm hoặc chứng khoán trao đổi.
Tập hợp truyền mạch điện và tín hiệu qua một giao diện quay liên tục thông qua một lỗ trung tâm 1,5 inch, cho phép đường thủy lực, ống khí,hoặc một trục tập trung để đi qua trung tâm trong khi kết nối điện quay tự do mà không xoắn hoặc tích lũy căng thẳng cơ học.
Các thông số kỹ thuật chính
| Số phần |
800-336-2112 |
| Nhóm sản phẩm |
Dòng AC4598 |
| Chiều kính xuyên lỗ |
1.5 inch (38.1 mm) |
| Lượng điện hiện tại mỗi mạch |
10 A |
| Đánh giá điện áp |
Tối đa 600 VAC |
| Tùy chọn mạch |
6, 12, 18 hoặc 24 mạch |
| Tốc độ tối đa (Tiêu chuẩn) |
250 rpm liên tục |
| Công nghệ liên lạc |
Hạt chải |
| Chiều đo dây chì |
16 AWG |
| Chiều dài dây chì (Tiêu chuẩn) |
12 inch |
| Lắp đặt |
Thắt cổ theo tiêu chuẩn; kệ kệ tùy chọn |
| Chiều kính bên ngoài (Flanges Option) |
5 inch (127 mm) |
| Bấm kín |
Mật độ niêm phong (chống bụi và ẩm) |
| Khả năng tương thích tín hiệu |
Các giao thức xe buýt dữ liệu analog, kỹ thuật số |
| Nhà sản xuất |
Tập đoàn Moog Components |
| Quốc gia xuất xứ |
Hoa Kỳ |
Chức năng vòng trượt xuyên lỗ
Một vòng trượt chuyển điện và tín hiệu qua một giao diện quay mà không có giới hạn góc.phục vụ như một lối đi cho các đường dẫn áp suất thủy lực, ống cung cấp khí hoặc trục tập trung phải đi qua mà không cần kết nối điện.
Thiết kế này loại bỏ sự cần thiết phải xoắn dây cáp tích lũy mệt mỏi và cuối cùng bị vỡ, thay thế bằng các dây liên lạc điện lăn được thiết kế để quay hàng triệu lần.
Công nghệ liên lạc bằng bàn chải sợi
Hệ thống liên lạc bàn chải sợi sử dụng các gói sợi dẫn điện riêng lẻ chạy chống lại bề mặt vòng quay, tạo ra nhiều điểm liên lạc đồng thời.Thiết kế này cung cấp một số lợi thế chính:
- Tuổi thọ dịch vụ kéo dài với độ mòn cơ khí thấp
- Tiếng ồn điện tối thiểu cho truyền tín hiệu sạch
- Không có yêu cầu bôi trơn
- Gần như không tạo ra chất thải mòn
- Chống tiếp xúc nhất quán trong suốt thời gian sử dụng
Cấu hình mạch và các biến thể X-Suffix
Nền tảng AC4598 có cấu hình tiêu chuẩn gồm 6, 12, 18 và 24 mạch, mỗi mạch với tốc độ 10 amp. Các biến thể X-suffix (459806X028, 459812X142, vv) mã hóa số mạch cụ thể, cấu hình chì,sắp xếp lắp đặt, niêm phong và chiều dài chì.
Khi thay thế các đơn vị hiện có, khớp với hậu tố X đầy đủ đảm bảo tương thích với hệ thống dây và cấu hình gắn ban đầu.
Ứng dụng công nghiệp
AC4598/800-336-2112 phục vụ một loạt các thiết bị xoay công nghiệp bao gồm:
- Bảng chỉ số quay
- Máy quay dây cáp cho xe công nghiệp
- Máy định vị hàn
- Máy đóng gói có vòng xoay xoay
- Các hệ thống phalet hóa với các nền tảng xoay
- Trung tâm gia công kiểu tháp pháo
- Thiết bị điều khiển quy trình với cảm biến quay
Lợi ích của các đơn vị được sử dụng
Các đơn vị Moog AC4598 đã qua sử dụng cung cấp một giải pháp hiệu quả về chi phí để khôi phục hoặc nâng cấp hệ thống mà không cần thời gian hoặc chi phí đặt hàng OEM mới.Thiết kế mạnh mẽ và công nghệ bàn chải sợi cung cấp tuổi thọ còn lại đáng kể ngay cả sau khi sử dụng trước được kéo dài khi vận hành theo thông số kỹ thuật.
Câu hỏi thường gặp
Q1: Sự khác biệt giữa số bộ phận 800-336-2112 và chỉ định AC4598 là gì?
AC4598 là tên gọi gia đình sản phẩm của Moog cho nền tảng vòng trượt thông đường này. 800-336-2112 là số phần của Tập đoàn linh kiện Moog cho cùng một gia đình sản phẩm.Cả hai đều đề cập đến cùng 1.5 inch lỗ, 10A sợi bàn chải vòng trượt loạt.
Q2: 800-336-2112 hỗ trợ bao nhiêu mạch, và dòng điện và điện áp tối đa là bao nhiêu?
AC4598/800-336-2112 hỗ trợ 6, 12, 18 hoặc 24 mạch, mỗi mạch được đánh giá là 10 amps.hoặc tín hiệu dữ liệu số.
Q3: Công nghệ chải sợi có cần bảo trì hoặc bôi trơn không?
Không. Công nghệ liên lạc bàn chải sợi không yêu cầu bôi trơn, đó là một trong những lợi thế thiết kế chính so với vòng trượt bàn chải dây kim loại thông thường.Bảo trì chỉ giới hạn trong việc kiểm tra định kỳ các bộ phận liên lạc và tình trạng dây chì.
Q4: Các đường dẫn thủy lực hoặc ống khí có thể đi qua lỗ 1,5 inch trong khi vòng trượt hoạt động không?
Vâng, đây là mục đích của thiết kế đường ống thông qua, đường ống không bị cản trở 1,5 inch cho phép các đường dây áp suất thủy lực, ống dẫn khíhoặc một trục cơ học tập trung để đi qua trung tâm của tập hợp trong khi vòng trượt quay độc lập xung quanh nó.
Q5: Làm thế nào một 800-336-2112 đã sử dụng nên được đánh giá trước khi lắp đặt?
Kiểm tra các dây dẫn để kiểm tra thiệt hại cách điện, kiểm tra bề mặt bên trong lỗ thông qua cho fretting hoặc điểm, xoay tập hợp bằng tay để kiểm tra độ mịn của vòng bi,và đo kháng tiếp xúc trên mỗi mạchMột thử nghiệm trên băng ghế kết nối một tải được biết đến với mỗi mạch trong khi xoay tập hợp cung cấp xác thực đáng tin cậy nhất.
