| Nguồn gốc | Nhật Bản |
| Hàng hiệu | Mitsubishi |
| Chứng nhận | CE ROHS |
| Số mô hình | NF63-SV 3P60A |

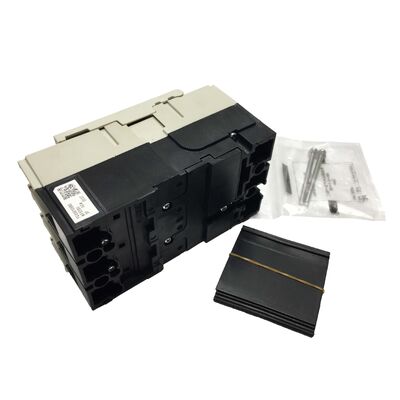

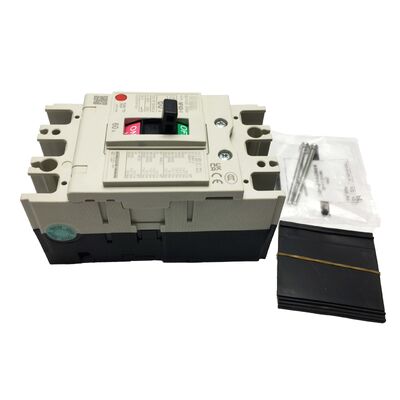

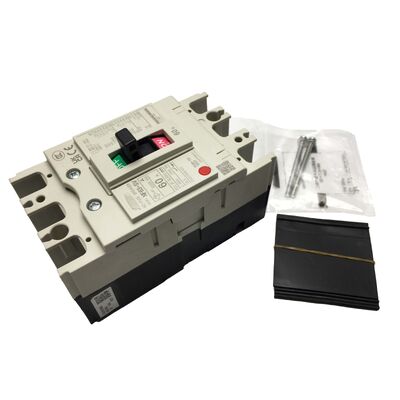

Mã: NF63-CV | Cấu hình: 3 cực, 60A, 440V, 5kA ở 400V, Rơ le nhiệt-từ cố định
Mitsubishi NF63-CV là aptomat dạng khối (MCCB) dòng kinh tế thuộc series Nhật Bản của Mitsubishi Electric, được cấu hình cho dòng điện định mức 60A trong thân máy 3 cực.
Với định mức khung 60AF, bộ ngắt 60AT, điện áp cách điện định mức 440V và khả năng cắt ngắn mạch 5kA ở 400V, nó cung cấp sự bảo vệ đáng tin cậy cho các mạch nhánh động cơ, ứng dụng cấp nguồn và hệ thống phân phối chung nơi dòng sự cố nằm trong giới hạn cắt của dòng kinh tế.
Ký hiệu "NF" (No Fuse - Không cầu chì) phản ánh nguyên tắc thiết kế cơ bản của aptomat: nó cung cấp khả năng bảo vệ quá dòng và ngắn mạch mà không cần cầu chì thay thế. Không giống như cầu chì dùng một lần, NF63-CV có thể được đặt lại bằng cơ sau khi ngắt, khôi phục khả năng bảo vệ mạch ngay lập tức mà không cần thay thế linh kiện.
| Mã sản phẩm | NF63-CV |
| Phân loại sản phẩm | NF-C (Kinh tế) |
| Series | Series Nhật Bản |
| Số cực | 3 cực (3P) |
| Dòng điện định mức | 60 A |
| Dòng ngắt | 60 AT |
| Định mức khung | 60 AF |
| Điện áp cách điện định mức (Ui) | 440 VAC |
| Điện áp chịu xung định mức (Uimp) | 6 kV |
| Khả năng cắt (Icu) ở 200/230V | 7.5 kA |
| Khả năng cắt (Icu) ở 380/400/415V | 5 kA |
| Khả năng cắt (Icu) ở 440V | 2.5 kA |
| Loại bộ ngắt | Nhiệt-từ cố định |
| Loại kết nối | Cọc đấu hoặc thanh cái phía trước |
| Tiêu chuẩn tuân thủ | IEC 60947-2 / JIS C 8201 |
NF63-CV dòng Nhật Bản với điện áp cách điện định mức 440V được tối ưu hóa cho các hệ thống điện 200V và 400V, bao gồm phân phối điện công nghiệp Nhật Bản và cung cấp công nghiệp LV quốc tế.
Khả năng cắt 5kA ở 400V làm cho nó phù hợp với các bảng phân phối thứ cấp, bảng phụ từ xa và các mạch có đường cáp giới hạn năng lượng sự cố có sẵn.
Quan trọng: Xác nhận dòng sự cố dự kiến tại điểm lắp đặt không vượt quá 5kA. Đối với mức sự cố cao hơn, hãy xem xét các mẫu NF63-SV (7.5kA) hoặc NF63-HV (10kA).
