| Nguồn gốc | nước Đức |
| Hàng hiệu | Siemens |
| Chứng nhận | CE RoHS |
| Số mô hình | 3RT2027-1AP00 |

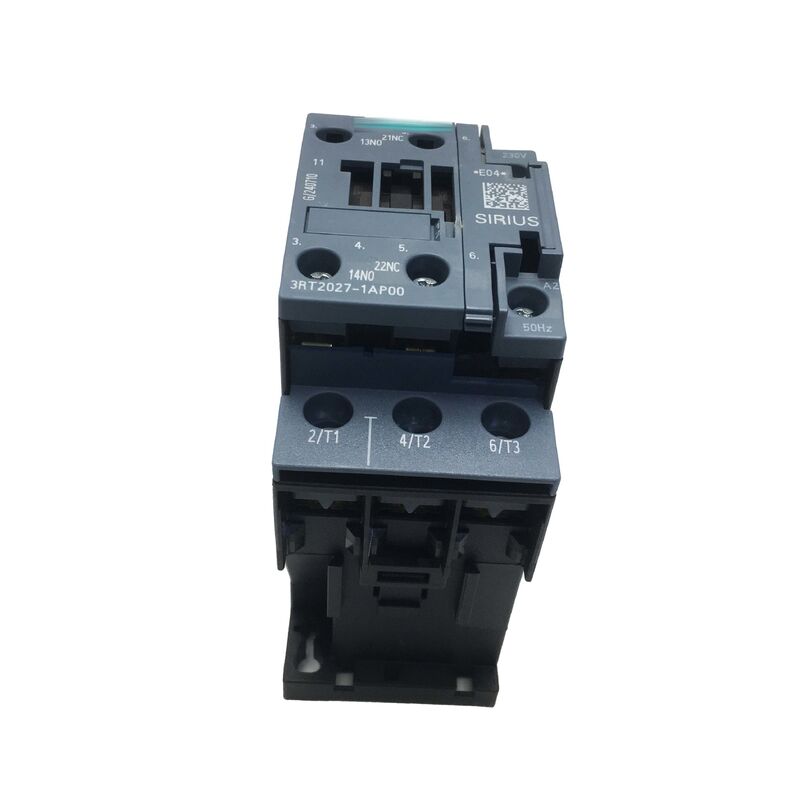

Siemens 3RT2027-1AP00 là một bộ liên lạc điện 3 cực từ loạt SIRIUS 3RT2, được thiết kế để chuyển đổi động cơ cảm ứng AC trong máy móc công nghiệp, dây chuyền sản xuất,và các thiết bị dịch vụ xây dựng. Với 32A và công suất 15kW ở 400V, nó xử lý các yêu cầu chuyển động động cơ cho các ứng dụng cỡ trung bình bao gồm ổ cắm, động cơ bơm, máy nén và hệ thống HVAC.
Số phần:3RT2027-1AP00
Nhà sản xuất:Siemens AG
Nhóm sản phẩm:SIRIUS 3RT2
Loại:Máy tiếp xúc điện 3 cực (đổi động cơ AC)
| Parameter | Giá trị |
|---|---|
| Số phần | 3RT2027-1AP00 |
| Nhà sản xuất | Siemens |
| Dòng sản phẩm | SIRIUS 3RT2 |
| Nhóm sử dụng | AC-3e / AC-3 |
| Cấu hình liên lạc chính | 3 NO (3 cực) |
| Điện lượng định số (AC-3, 400V) | 32 A |
| Đánh giá động cơ | 15 kW @ 400V / 7,5 kW @ 230V |
| Dòng điện AC-1 (không gây cảm ứng) | Tối đa 50 A |
| Năng lượng cuộn dây | 230V AC, 50 Hz |
| Phụ trợ tích hợp | 1 NO + 1 NC |
| Kích thước | S0 |
| Kết nối | Các đầu cuối vít |
| Điện áp cách nhiệt (Ui) | 690 V |
| Động lực chịu điện áp | 6 kV |
| Mức độ bảo vệ | IP20 |
| Nhiệt độ xung quanh | -25°C đến +60°C (với mức giảm nhiệt trên +40°C) |
| Cuộc sống cơ khí | Tối đa 10 triệu hoạt động |
| Giấy chứng nhận | IEC, UL, CSA, CE, CCC |
| Trọng lượng | Khoảng 0,46 kg |
| Kích thước (H × W × D) | 85 × 45 × 97 mm |
Danh mục sử dụng AC-3 (và nâng cao AC-3e) xác định nhiệm vụ chuyển đổi thiết kế của bộ tiếp xúc để khởi động và dừng động cơ cảm ứng lồng sóc.Điều này bao gồm đóng dưới toàn bộ khóa-rotor hiện tại và mở ở tốc độ chạy - công nghiệp phổ biến nhất động cơ chuyển đổi nhiệm vụ.
Đánh giá 32A AC-3 cho thấy bộ tiếp xúc có thể chuyển động động cơ kéo lên đến 32A ở tốc độ chạy trong khi xử lý dòng chảy liên quan trong khi khởi động.Đối với các ứng dụng ít đòi hỏi như tải trọng kháng, xếp hạng AC-1 cho phép xử lý lên đến 50A.
Máy tiếp xúc 3RT2 có kích thước cơ khí tiêu chuẩn và giao diện phù hợp với hệ thống mô-đun SIRIUS. Điều này cho phép tích hợp trực tiếp với các thành phần tương thích:
Cách tiếp cận mô-đun này làm giảm sự phức tạp của thiết kế, thời gian dây điện và đảm bảo yêu cầu không gian dự đoán trong bảng điều khiển.
Cuộn dây chuyền AC 230V được cấp năng lượng khi áp dụng điện áp giữa các đầu A1 và A2. Cuộn dây chuyền hấp thụ dòng điện vào cao hơn trong quá trình cấp năng lượng ban đầu, ổn định với dòng điện giữ thấp hơn một khi đặt.Thực tiễn tiêu chuẩn bao gồm sử dụng các bộ ức chế giật trên các đầu cuối A1-A2 khi được điều khiển bởi đầu ra PLC để bảo vệ chống lại các đợt điện áp phản hồi cảm ứng.
Chuyển động thường chỉ ra một vấn đề điện áp cuộn dây. đo điện áp trực tiếp tại các đầu cuối A1-A2 trong khi hoạt động để đảm bảo nó vẫn ở trên ngưỡng giữ tối thiểu.Kiểm tra giảm điện áp từ đường dây dài, các dây dẫn không đủ kích thước, hoặc kết nối lỏng lẻo.
Bản thân thiết bị liên lạc không ảnh hưởng đến quá tải.Kiểm tra hồ sơ hiện tại khởi động của động cơ phù hợp với các thiết lập của rơle và đảm bảo rơle được thiết lập cho động cơ thực tế đầy đủ tải hiện tại, không phải là dòng điện định lượng của bộ tiếp xúc.
Vâng, 3RT2027-1AP00 là người kế nhiệm trực tiếp của 3RT1027-1AP00.và khả năng tương thích phụ kiện SIRIUS được duy trì trong suốt quá trình chuyển đổi.
Tuổi thọ cơ khí đạt khoảng 10 triệu chu kỳ. Tuổi thọ điện dưới nhiệm vụ AC-3 thường dao động từ 1-3 triệu hoạt động với dòng điện định số,tùy thuộc vào tần số chuyển đổi và mức độ hiện tại.
Có, giảm giá áp dụng trên 40 °C môi trường xung quanh. tham khảo trang dữ liệu sản phẩm cho các giá trị dòng chính xác ở 50 °C. Nếu dòng điện giảm giá vẫn còn trên dòng điện tải đầy đủ của động cơ, bộ tiếp xúc có thể được sử dụng;Nếu không, chỉ định kích thước tiếp theo.
