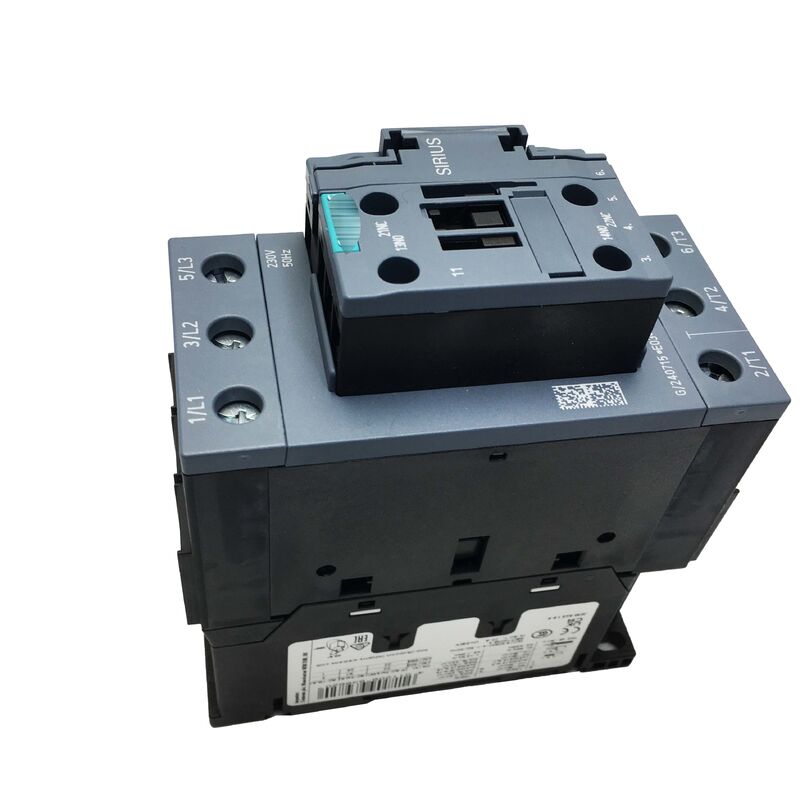

3RT2036-1AP00 Siemens Power Contactor 3RT20361AP00 Hàng mới nguyên seal
Siemens 3RT2036-1AP00 | SIRIUS 3RT2 Power Contactor
Mã sản phẩm: 3RT2036-1AP00
Nhà sản xuất: Siemens AG
Dòng sản phẩm: SIRIUS 3RT2
Loại: Contactor công suất 3 cực (Đóng cắt động cơ AC)
Tổng quan
3RT2036-1AP00 là một contactor công suất 3 cực thuộc dòng SIRIUS 3RT2 của Siemens, được thiết kế để đóng cắt động cơ cảm ứng AC lên đến 22 kW ở 400V. Kích thước khung S2 mang lại khả năng nâng cao với cấu tạo tiếp điểm chắc chắn hơn, khối lượng nhiệt lớn hơn và độ bền cơ học cao hơn để xử lý dòng điện cao hơn khi khởi động và vận hành các ổ đĩa 22kW.
Các ứng dụng bao gồm máy nén lớn, trạm bơm công suất cao, ổ đĩa băng tải hạng nặng, hệ thống quạt công nghiệp và động cơ chính của máy công cụ. Nó cũng phù hợp với tải điện trở ở dòng điện cao hơn định mức động cơ của nó. Mẫu này thay thế mẫu 3RT1036-1AP00 trước đó, giữ nguyên định mức, cấu hình đầu cuối và kích thước tương tự.
Thông số kỹ thuật chính
| Thông số |
Giá trị |
| Mã sản phẩm |
3RT2036-1AP00 |
| Nhà sản xuất |
Siemens |
| Dòng sản phẩm |
SIRIUS 3RT2 |
| Loại sử dụng |
AC-3e / AC-3 |
| Cấu hình tiếp điểm chính |
3 NO (3 cực) |
| Dòng định mức (AC-3, 400V) |
50 A (51 A theo thông số kỹ thuật cập nhật) |
| Định mức động cơ |
22 kW @ 400V / 11 kW @ 230V |
| Điện áp cuộn dây |
230V AC, 50 Hz |
| Tiếp điểm phụ tích hợp |
1 NO + 1 NC |
| Kích thước |
S2 |
| Kết nối |
Đầu cuối vít |
| Điện áp cách điện (Ui) |
690 V |
| Điện áp chịu xung |
6 kV |
| Cấp bảo vệ |
IP20 |
| Nhiệt độ môi trường |
−25°C đến +60°C (có giảm định mức trên +40°C) |
| Chiều rộng thực |
55 mm |
| Tiêu chuẩn |
IEC 60947-4-1, IEC 60947-5-1, IEC 61508 |
| Chứng nhận |
IEC, UL, CSA, CE, CCC, SN 31920 |
| Trọng lượng |
Khoảng 0.985 kg |
Khả năng của kích thước khung S2
Contactor kích thước khung S2 có cầu nối tiếp điểm chắc chắn hơn, khe hở tiếp điểm lớn hơn và khả năng dập hồ quang lớn hơn so với các đơn vị S0 và S00 nhỏ hơn. Những khác biệt vật lý này cho phép định mức động cơ 50A và xử lý dòng điện roto bị kẹt đạt 350A trở lên trong quá trình đóng tiếp điểm.
Khối lượng nhiệt cao hơn có nghĩa là contactor có thể hấp thụ nhiều năng lượng đóng cắt hơn trước khi nhiệt độ tăng ảnh hưởng đến hiệu suất, làm cho nó phù hợp với các ứng dụng có khởi động thường xuyên, nơi tạo ra năng lượng đóng cắt đáng kể trong các chu kỳ hoạt động.
Tiếp điểm phụ tích hợp
Mỗi 3RT2036-1AP00 bao gồm một tiếp điểm phụ NO tích hợp và một tiếp điểm phụ NC tích hợp được liên kết cơ học với bộ mang tiếp điểm chính. Chúng cung cấp phản hồi thời gian thực về trạng thái thực tế của contactor để giám sát hệ thống điều khiển và các chức năng an toàn.
Tiếp điểm phụ NC đóng vai trò là đầu vào tiêu chuẩn để tự giám sát bộ khởi động động cơ, trong khi tiếp điểm phụ NO thường được đấu dây trong mạch giữ cho bộ khởi động động cơ thủ công. Chức năng giám sát an toàn này đáp ứng các yêu cầu của nhiều tiêu chuẩn an toàn máy móc.
Ứng dụng an toàn chức năng
3RT2036-1AP00 có chứng nhận IEC 61508 cho các ứng dụng an toàn chức năng. Khi kết hợp đúng cách với các đơn vị rơ le an toàn hoặc PLC an toàn, các contactor này có thể đóng góp vào các chức năng an toàn có định mức lên đến các cấp SIL và PL nhất định. Tham khảo Công cụ Đánh giá An toàn Sản phẩm và các tiêu chuẩn an toàn máy móc hiện hành cho các yêu cầu ứng dụng cụ thể.
Câu hỏi thường gặp
Q1: Có thể sử dụng 3RT2036-1AP00 trong bộ khởi động sao-tam giác với yêu cầu cuộn dây 230V không?
Có, 3RT2036-1AP00 có thể đóng vai trò là contactor chính và tam giác trong bộ khởi động sao-tam giác. Các mô-đun liên kết sao-tam giác SIRIUS tiêu chuẩn cung cấp khả năng khóa liên động cơ và điện cần thiết. Xác minh định mức contactor sao khớp với điều kiện sao giảm dòng điện.
Q2: Tiếng ù nhẹ có bình thường sau khi thay thế không?
Một số tiếng ù cuộn dây AC là bình thường do từ trường biến thiên. Nếu tiếng ù lớn hơn đáng kể, hãy kiểm tra xem có bụi bẩn hoặc ăn mòn trên bề mặt tiếp xúc của nam châm làm cho cốt tiếp điện không được đóng kín hoàn toàn, làm tăng khe hở và mức độ ù hay không.
Q3: Có thể lắp contactor theo chiều ngang (xoay 90°) không?
Lắp đặt tiêu chuẩn là thẳng đứng. Mặc dù có thể xoay sang vị trí ngang hoặc ngược, dòng điện định mức có thể cần giảm định mức do sự thay đổi trong làm mát đối lưu. Tham khảo bảng dữ liệu sản phẩm để biết mức giảm định mức cho phép ở các vị trí lắp đặt không tiêu chuẩn.
Q4: Tiết diện dây tối đa cho các đầu cuối tiếp điểm chính là bao nhiêu?
Các đầu cuối vít S2 có thể chứa tiết diện dây từ khoảng 2.5mm² đến 35mm² tùy thuộc vào loại đầu cuối. Nên sử dụng dây dẫn bện linh hoạt với đầu cos phù hợp cho việc đi dây trong tủ điện. Các đầu cuối điều khiển chấp nhận tiết diện nhỏ hơn, thường là 0.5mm² đến 4mm².
Q5: Contactor có phù hợp với động cơ bơm 22kW khởi động 15-20 lần mỗi giờ không?
Đóng cắt AC-3 tần suất cao ở 15-20 lần khởi động mỗi giờ là rất khắc nghiệt. Tính toán tổng số lần khởi động trong khoảng thời gian sử dụng yêu cầu và so sánh với đường cong tuổi thọ điện được công bố. Nếu tuổi thọ yêu cầu vượt quá định mức, hãy xem xét thay thế tiếp điểm thường xuyên hơn, bộ khởi động mềm để giới hạn dòng khởi động, hoặc bộ khởi động sao-tam giác để giảm dòng khởi động.
