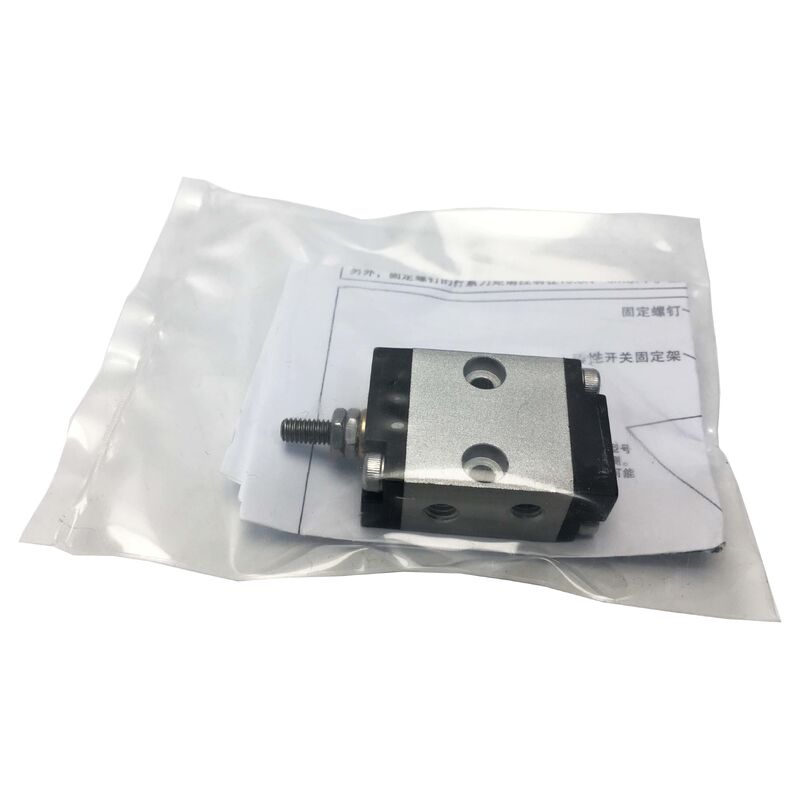

BDA10X5 Xi lanh Koganei BDA10X5 mới nguyên hộp BDA10-5

Mã sản phẩm: BDA10X5

Nhà sản xuất: KOGANEI Corporation (Nhật Bản)

Loại sản phẩm: Xi lanh khí nén đa năng nhỏ gọn

Dòng: BDA

Đường kính piston: 10mm

Hành trình: 5mm

BDA10X5 là xi lanh khí nén đa năng nhỏ gọn dòng BDA của KOGANEI với đường kính piston 10mm và hành trình 5mm. Xi lanh khí hai chiều này được thiết kế cho các hoạt động di chuyển nhỏ trong các ứng dụng tự động hóa công nghiệp.

Lý tưởng cho các hoạt động gắp và đặt, kẹp vi mô, đẩy phôi, chia độ và chuyển động tuyến tính hành trình ngắn trong môi trường hạn chế không gian, nơi độ chính xác lặp lại là cần thiết. KOGANEI, một nhà sản xuất Nhật Bản có kinh nghiệm sâu rộng về khí nén chính xác, đã thiết kế dòng BDA để cung cấp sự linh hoạt lắp đặt đa dạng mà không yêu cầu các loại thân xi lanh khác nhau cho mỗi hướng lắp đặt.

Cấu hình đường kính piston 10mm với hành trình 5mm phù hợp với các ứng dụng tải nhẹ, hành trình ngắn trong thiết bị lắp ráp chính xác, hệ thống xử lý bán dẫn, sản xuất thiết bị y tế, dây chuyền lắp ráp điện tử và máy chế biến thực phẩm.

Tính năng nổi bật của xi lanh BDA là sự linh hoạt trong lắp đặt. Thân tiêu chuẩn hỗ trợ lắp đặt trực tiếp bên hông, trong khi ba loại giá đỡ bổ sung cung cấp:

• Lắp mặt bích trước để lắp đặt đối diện
• Lắp mặt bích sau để lắp đặt từ phía sau xi lanh
• Lắp khớp nối/trục xoay cho các ứng dụng yêu cầu chuyển động quay

Thiết kế này cho phép các nhà chế tạo máy sử dụng cùng một thân xi lanh cho nhiều vị trí, đơn giản hóa kho phụ tùng và giảm độ phức tạp trong mua sắm.

• Ứng dụng dán nhãn với kiểm soát độ sâu ép chính xác
• Đẩy phôi ra khỏi gá hoặc ổ cắm
• Kẹp mềm cho các chi tiết gia công mỏng manh
• Kích hoạt van cho các cánh gạt nhẹ
• Cấp liệu vi mô trong hệ thống chia độ

BDA10X5 tương thích với các công tắc cảm biến của KOGANEI để phát hiện vị trí piston ở cuối hành trình. Tín hiệu cảm biến được đưa trực tiếp vào các mô-đun đầu vào số của PLC, cung cấp cho bộ điều khiển máy xác nhận rằng hành trình tiến hoặc lùi đã hoàn thành.

Cả hai loại cảm biến trạng thái rắn (3 dây) và cảm biến từ (2 dây) đều có sẵn, với các vị trí lắp đặt có thể điều chỉnh để tinh chỉnh.

Để có hiệu suất tối ưu, hãy sử dụng khí nén sạch, khô với bộ lọc-điều chỉnh upstream được đặt ở áp suất hoạt động mong muốn (0,05 đến 0,7 MPa). Các gioăng xi lanh tiêu chuẩn được thiết kế cho khí không bôi trơn, được ưa chuộng trong các ứng dụng sạch hoặc tiếp xúc với thực phẩm.

Nếu sử dụng khí có bôi trơn, hãy duy trì bôi trơn liên tục để ngăn ngừa hư hỏng gioăng.

Kiểm tra các van điều khiển lưu lượng nếu có, vì van kim gần đóng có thể gây ra triệu chứng này. Xác minh đường kính và chiều dài ống dẫn để tránh sụt áp. Kiểm tra sự cản trở cơ học hoặc gioăng bên trong bị mòn cho phép khí rò rỉ.

BDA10X5 tiêu chuẩn không được đánh giá cụ thể cho việc sử dụng trong phòng sạch. Đối với các ứng dụng phòng sạch, hãy chỉ định biến thể CS-BDA (hệ thống sạch) sử dụng các gioăng và phương pháp chế tạo đặc biệt để giảm thiểu tạo hạt.

Sử dụng các lỗ xuyên qua thân xi lanh để bắt vít. Tránh siết quá chặt để ngăn ngừa biến dạng thân. Sử dụng hợp chất khóa ren và đảm bảo bề mặt lắp đặt phẳng và cứng để ngăn ngừa biến dạng trong quá trình hoạt động.

Trượt cảm biến dọc theo rãnh lắp đặt cho đến khi đèn báo hiển thị tín hiệu mạnh nhất và ổn định nhất ở cuối hành trình. Cảm biến hai màu của KOGANEI hỗ trợ quá trình điều chỉnh này.

Được thiết kế cho tuổi thọ hơn 10 triệu chu kỳ trong khí sạch, được lọc đúng cách. Thay gioăng dựa trên tình trạng chứ không phải theo lịch trình. Các dấu hiệu bao gồm rò rỉ khí nhìn thấy được, giảm tốc độ hành trình hoặc giảm chấn mềm ở cuối hành trình.
