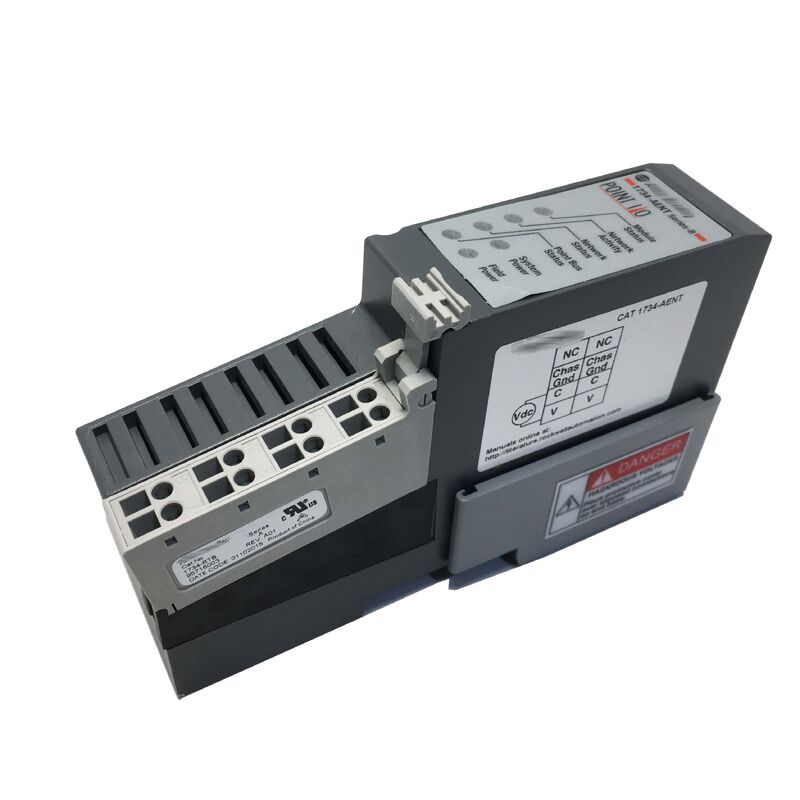

1734-AENT Bộ chuyển đổi Ethernet mới nguyên bản AB 1734AENT
Allen-Bradley 1734-AENT | Bộ chuyển đổi EtherNet/IP POINT I/O
Mã sản phẩm: 1734-AENT
Nhà sản xuất: Allen-Bradley / Rockwell Automation (USA)
Loại sản phẩm: Bộ chuyển đổi giao tiếp EtherNet/IP — Dòng POINT I/O
Dòng sản phẩm: 1734 POINT I/O
Điện áp đầu vào: 24V DC danh định (phạm vi 10-28.8V DC)
Tổng quan
1734-AENT là bộ chuyển đổi EtherNet/IP cho hệ thống 1734 POINT I/O của Allen-Bradley — mô-đun kết nối một rack POINT I/O với bộ điều khiển ControlLogix, CompactLogix hoặc bất kỳ bộ điều khiển nào có khả năng EtherNet/IP khác.
Lắp đặt nó ở vị trí ngoài cùng bên trái của thanh ray POINT I/O, kết nối cáp Ethernet RJ45, và toàn bộ rack I/O trở thành một nút mạng mà bộ điều khiển có thể truy cập, đọc và ghi theo thời gian thực.
Bản thân hệ thống POINT I/O là một nền tảng I/O dày đặc, mô-đun — các mô-đun I/O riêng lẻ chỉ rộng 12mm, cho phép I/O mật độ cao trong không gian tủ nhỏ gọn.
Mỗi mô-đun trượt vào thanh ray DIN và kết nối với mô-đun tiếp theo thông qua backplane POINTBus ở mặt sau của cụm lắp ráp, với 1734-AENT ở đầu chuyển đổi giữa POINTBus và mạng Ethernet.
Bộ chuyển đổi có thể hỗ trợ tối đa 63 mô-đun POINT I/O trong một nút duy nhất — lên đến 504 điểm I/O kết hợp — làm cho một bộ chuyển đổi 1734-AENT duy nhất có khả năng quản lý một phần đáng kể I/O của máy với chỉ một địa chỉ mạng.
Điều làm cho 1734-AENT trở thành một thiết bị trường linh hoạt là sự kết hợp của lớp ứng dụng CIP (Common Industrial Protocol) với lớp truyền tải vật lý EtherNet/IP tiêu chuẩn.
CIP là lớp giao thức giống như được sử dụng trên ControlNet và DeviceNet, vì vậy các bộ điều khiển Logix giao tiếp với các mô-đun POINT I/O thông qua 1734-AENT bằng cách sử dụng cùng một mô hình lập trình như các thiết bị CIP khác — không cần học các giao thức giao tiếp đặc biệt, không cần bộ chuyển đổi giao thức.
Thông số kỹ thuật chính
| Thông số |
Giá trị |
| Mã sản phẩm |
1734-AENT |
| Nhà sản xuất |
Allen-Bradley / Rockwell Automation |
| Loại sản phẩm |
Bộ chuyển đổi EtherNet/IP POINT I/O |
| Điện áp đầu vào |
24V DC danh định (10-28.8V DC) |
| Tiêu thụ điện năng |
Tối đa 4.5W ở 28.8V DC |
| Dòng khởi động |
Tối đa 6A khi khởi động |
| Đầu ra POINTBus |
1000 mA (cho các mô-đun I/O đã kết nối) |
| Tốc độ mạng |
10/100 Mbps, bán song công hoặc song công toàn phần |
| Tự động đàm phán |
Có |
| Số mô-đun tối đa |
63 mô-đun POINT I/O |
| Số điểm I/O tối đa |
504 |
| Cấu trúc liên kết |
Sao, Cây, Tuyến tính |
| Đầu nối |
RJ45 (cáp Cat 5) |
| Gắn kết |
Thanh ray DIN, dọc |
| Giao thức |
CIP / EtherNet/IP |
| Bảo vệ phân cực |
Có |
EtherNet/IP — Tại sao nó quan trọng đối với I/O phân tán
EtherNet/IP sử dụng phần cứng Ethernet IEEE 802.3 tiêu chuẩn và mạng TCP/IP, nhưng bổ sung lớp ứng dụng CIP mang lại hành vi công nghiệp, xác định được.
Khả năng chính cho I/O phân tán là nhắn tin ngầm — 1734-AENT và bộ điều khiển được kết nối của nó thiết lập một kết nối I/O tuần hoàn tự động trao đổi dữ liệu I/O ở tốc độ xác định mà không cần bất kỳ lập trình ứng dụng nào ở phía bộ điều khiển ngoài cấu hình ban đầu.
Trên thực tế, điều này có nghĩa là một bộ điều khiển CompactLogix hoặc ControlLogix xem các mô-đun POINT I/O được kết nối với 1734-AENT như thể chúng là I/O cục bộ — các thẻ xuất hiện trong cơ sở dữ liệu thẻ của bộ điều khiển, dữ liệu đầu vào được cập nhật tự động ở RPI (Requested Packet Interval) đã cấu hình và dữ liệu đầu ra được ghi tự động.
Lập trình viên bộ điều khiển không quản lý giao tiếp Ethernet; nền tảng Logix xử lý nó một cách minh bạch.
1734-AENT cũng hỗ trợ nhắn tin tường minh — các tin nhắn không tuần hoàn để thay đổi cấu hình, đọc tham số hoặc chẩn đoán.
Điều này được sử dụng trong quá trình vận hành, khắc phục sự cố hoặc khi bộ điều khiển cần truy vấn trạng thái mô-đun ngoài chu kỳ cập nhật I/O thông thường.
Gán địa chỉ IP và vận hành mạng
1734-AENT hỗ trợ gán địa chỉ IP thông qua BOOTP hoặc DHCP — các công cụ mạng tiêu chuẩn tự động gán địa chỉ IP cho một thiết bị mới kết nối. Rockwell Automation cung cấp tiện ích BOOTP/DHCP như một phần của bộ công cụ RSLinx và Studio 5000.
Lần đầu tiên bộ chuyển đổi được cấp nguồn, nó sẽ phát quảng bá yêu cầu BOOTP. Máy chủ BOOTP phản hồi bằng địa chỉ IP đã gán.
Sau khi địa chỉ IP tĩnh được gán và xác nhận, nên cấu hình bộ chuyển đổi để sử dụng địa chỉ đã lưu trữ cố định thay vì BOOTP/DHCP động — điều này ngăn chặn thay đổi địa chỉ IP nếu máy chủ DHCP tạm thời không khả dụng khi khởi động lại.
Trong hầu hết các ứng dụng điều khiển sản xuất, địa chỉ bộ chuyển đổi I/O được cố định để ngăn bộ điều khiển mất kết nối I/O vì thời hạn thuê DHCP đã hết hoặc máy chủ DHCP không thể truy cập được.
Bộ cấp nguồn mở rộng
1734-AENT cung cấp dòng điện POINTBus 1000mA để cấp nguồn cho các mô-đun I/O đã kết nối. Đối với các cấu hình vượt quá ngân sách này — xảy ra khi sử dụng nhiều mô-đun I/O tương tự hoặc chuyên dụng — bộ cấp nguồn mở rộng (1734-EP24DC hoặc tương đương) phải được lắp vào thanh ray ở các vị trí thích hợp.
Một bộ cấp nguồn mở rộng có thể cấp nguồn cho tối đa 17 mô-đun bổ sung.
Lập kế hoạch vị trí bộ cấp nguồn mở rộng là một bước quan trọng trong việc thiết kế các nút POINT I/O lớn hơn.
Câu hỏi thường gặp
Q1: 1734-AENT đã được kết nối và cấp nguồn nhưng không xuất hiện trên mạng EtherNet/IP. Đèn LED liên kết mạng tắt. Cần kiểm tra gì trước tiên?
Đèn LED liên kết tắt có nghĩa là kết nối vật lý Ethernet chưa được thiết lập. Kiểm tra cáp Cat 5 — xác minh nó được cắm chắc chắn vào cổng RJ45 của bộ chuyển đổi, không bị hỏng và kết nối với cổng chuyển mạch đang hoạt động.
Nếu cáp và kết nối chuyển mạch được xác nhận tốt, hãy xác minh điện áp nguồn 24V DC nằm trong phạm vi 10-28.8V tại các đầu nối nguồn của bộ chuyển đổi.
Bộ chuyển đổi phải có nguồn điện trước khi nó cố gắng giao tiếp mạng.
Nếu đèn LED liên kết sáng nhưng bộ chuyển đổi vẫn không xuất hiện trên mạng, hãy tiếp tục vận hành địa chỉ IP bằng tiện ích BOOTP.
Q2: 1734-AENT có thể hỗ trợ bao nhiêu kết nối bộ điều khiển đồng thời?
1734-AENT hỗ trợ kết nối từ nhiều bộ điều khiển đồng thời. Trên thực tế, một bộ điều khiển sở hữu kết nối I/O để điều khiển đầu ra, trong khi các bộ điều khiển bổ sung có thể thiết lập kết nối chỉ đọc để đọc dữ liệu đầu vào.
Điều này cho phép các hệ thống giám sát hoặc theo dõi quan sát dữ liệu POINT I/O mà không làm ảnh hưởng đến quyền sở hữu I/O của bộ điều khiển chính.
Tổng số kết nối đồng thời bị giới hạn bởi dung lượng bảng kết nối của bộ chuyển đổi — tham khảo tài liệu người dùng của bộ chuyển đổi để biết giới hạn cụ thể trong phiên bản firmware đã cài đặt.
Q3: Một mô-đun POINT I/O ở vị trí 32 hiển thị lỗi giao tiếp, nhưng tất cả các mô-đun khác đều hoạt động. 1734-AENT hiển thị trạng thái bình thường. Nguyên nhân có khả năng nhất là gì?
Các lỗi giao tiếp mô-đun riêng biệt với bộ chuyển đổi hoạt động tốt thường chỉ ra sự cố POINTBus cục bộ — hoặc mô-đun bị ảnh hưởng tự nó đã bị lỗi, các kết nối POINTBus của nó với các mô-đun liền kề không được lắp chặt hoàn toàn, hoặc mô-đun đã rút quá nhiều dòng điện POINTBus và kích hoạt điều kiện giới hạn nguồn.
Tháo và lắp lại mô-đun ở vị trí 32. Kiểm tra xem bộ cấp nguồn mở rộng có được lắp đặt hay không nếu thanh ray có hơn ~17 mô-đun.
Nếu sự cố di chuyển theo mô-đun sang một vị trí khác, mô-đun đã bị lỗi và cần được thay thế.
Q4: 1734-AENT đang được thay thế trong một hệ thống đang chạy. Địa chỉ IP và cấu hình có cần nhập lại không?
Có. Địa chỉ IP và tất cả dữ liệu cấu hình được lưu trữ trong chính mô-đun, không phải trong phần cứng rack I/O.
Khi một 1734-AENT mới được lắp đặt, nó phải được gán cùng địa chỉ IP với thiết bị gốc — sử dụng tiện ích BOOTP hoặc Studio 5000 — và cấu hình kích thước khung I/O phải khớp với số lượng mô-đun được kết nối.
Sau khi địa chỉ IP được đặt và bộ điều khiển thiết lập lại kết nối I/O, hệ thống sẽ hoạt động bình thường trở lại mà không có thay đổi nào đối với chương trình bộ điều khiển.
Q5: Sự khác biệt giữa 1734-AENT và 1734-AENTR là gì?
1734-AENT có một cổng Ethernet, hỗ trợ cấu trúc liên kết sao và cây. 1734-AENTR có hai cổng Ethernet với bộ chuyển mạch tích hợp, hỗ trợ cấu trúc liên kết Device Level Ring (DLR) ngoài cấu trúc liên kết sao và tuyến tính/daisy-chain.
DLR cung cấp khả năng chịu lỗi ở cấp độ mạng — một lần đứt cáp duy nhất ở bất kỳ đâu trong vòng lặp không làm gián đoạn giao tiếp I/O vì vòng lặp sẽ cấu hình lại xung quanh điểm đứt.
Đối với các ứng dụng yêu cầu tính sẵn sàng I/O liên tục bất chấp lỗi cáp, 1734-AENTR là lựa chọn phù hợp. Đối với mạng sao hoặc cây tiêu chuẩn, 1734-AENT là tùy chọn đơn giản hơn.
