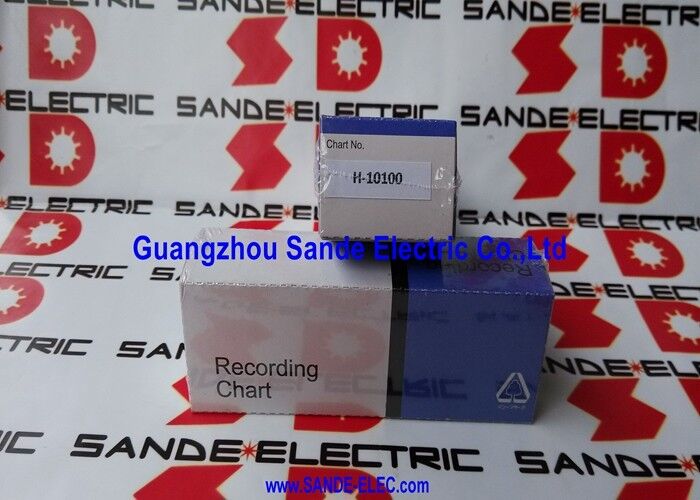

Giấy ghi chép SHINKO H-10100

Shinko H-10100 | Giấy biểu đồ gấp — Khoảng cách gấp 114mm × 16m / 40mm / Máy ghi HR701 / HR706 / HR702

Giấy biểu đồ gấp - Cách thức hoạt động trong máy ghi quy trình

Máy ghi biểu đồ dạng dải sẽ vẽ một đường liên tục trên giấy khi giấy được nạp qua cơ chế ghi. Đối với thời gian ghi kéo dài - giờ hoặc ngày - giấy phải có tổng chiều dài lớn ở dạng nhỏ gọn, dễ tiếp cận.

Giấy biểu đồ dạng quạt (Z-fold) đạt được điều này bằng cách gấp dải liên tục thành một chồng gọn gàng. Tổng chiều dài 16 mét của gói H-10100 có thể gấp thành chồng với mỗi nếp gấp ở khoảng cách 40 mm — giấy chiếm độ sâu nhỏ gọn khoảng 400 nếp gấp. Máy ghi rút giấy từ chồng giấy trong khi chồng giấy gấp nằm gọn gàng trong khay giấy của máy ghi.

Không cần phải tua lại hoặc xử lý cuộn. Khi hết giấy, một gói mới rơi vào khay giấy và đuôi giấy cũ gắn vào đầu giấy mới để ghi liên tục.

Thông số kỹ thuật chính

Ghi lại quy trình công nghiệp và y tế

Máy ghi Shinko và vật tư tiêu hao của chúng phục vụ cả ứng dụng giám sát quy trình công nghiệp và giám sát y tế:

Giám sát quy trình công nghiệp:Ghi nhiệt độ trong lò nung, lò nướng, nồi hấp và buồng sấy. Ghi lại áp suất trong hệ thống khí nén và khí đốt. Giám sát dòng chảy trong dây chuyền xử lý. Giấy biểu đồ cung cấp một hồ sơ vật lý liên tục được đóng dấu ngày và lưu trữ để đảm bảo chất lượng và tuân thủ quy định.

Ghi chép y tế và phòng thí nghiệm:Ghi lại thông số sinh lý trong môi trường lâm sàng. Giám sát môi trường trong bảo quản dược phẩm và vườn ươm trong phòng thí nghiệm. Hồ sơ giấy biểu đồ cung cấp khả năng truy xuất nguồn gốc để bảo quản mẫu, thuốc thử và thành phẩm được kiểm soát nhiệt độ.

Trong cả hai loại ứng dụng, chất lượng giấy của H-10100 — khả năng tiếp nhận bản in, độ ổn định của mực, độ ổn định kích thước khi thay đổi độ ẩm — xác định khả năng đọc và độ bền lưu trữ của hồ sơ.

Kịch bản ứng dụng

Ghi nhiệt độ nồi hấp:Nồi hấp trong cơ sở khử trùng y tế sử dụng máy ghi Shinko HR706 để ghi lại từng chu trình khử trùng. Giấy biểu đồ H-10100 cung cấp bản ghi nhiệt độ vật lý cho mỗi chu kỳ, đáp ứng các yêu cầu về tài liệu quy định.

Giám sát quá trình lò:Lò xử lý nhiệt công nghiệp hoạt động 24/7. Shinko HR701 ghi lại nhiệt độ lò liên tục. Với chiều dài 16 mét mỗi gói, H-10100 cho phép ghi liên tục khoảng 2–3 ngày trước khi cần thay giấy, tùy thuộc vào tốc độ nạp giấy của máy ghi.

Giám sát kho lạnh:Kho lạnh dược phẩm duy trì hồ sơ nhiệt độ để đảm bảo tuân thủ. Máy ghi HR702 sử dụng giấy H-10100 để cung cấp bản ghi giấy liên tục bổ sung cho hệ thống ghi nhiệt độ kỹ thuật số, cung cấp bản ghi dự phòng vật lý.

Câu hỏi thường gặp

Câu hỏi 1: H-10100 có thể được sử dụng với máy ghi biểu đồ của các nhà sản xuất khác ngoài Shinko không?

H-10100 được chỉ định cho máy ghi Shinko HR701, HR706 và HR702. Việc sử dụng nó với máy ghi của các nhà sản xuất khác yêu cầu phải xác minh ba kích thước: chiều rộng giấy (114mm), bước gấp (40mm) và độ dày của giấy. Nếu cả ba đều khớp với thông số kỹ thuật trên giấy của máy ghi mục tiêu thì H-10100 có thể tương thích về mặt cơ học. Tuy nhiên, thang đo lưới được in và các đường tham chiếu trên H-10100 được hiệu chỉnh cho tốc độ biểu đồ và khoảng cách kênh của máy ghi dòng Shinko HR-các dấu vết được ghi trên máy ghi không phải của Shinko có thể không thẳng hàng với lưới được in.

Câu hỏi 2: Tổng chiều dài 16 mét có ý nghĩa gì đối với thời lượng ghi?

Thời lượng ghi phụ thuộc vào tốc độ nạp giấy của máy ghi. Máy ghi Shinko thường cung cấp tốc độ nạp có thể lựa chọn - thường là 1 mm/phút, 2 mm/phút, 5 mm/phút, 10 mm/phút hoặc các tùy chọn nhanh hơn tùy thuộc vào kiểu máy. Ở tốc độ nạp 1mm/phút, 16 mét (16.000mm) cung cấp khoảng 267 giờ ghi liên tục. Với tốc độ 10mm/phút, cùng một gói có tác dụng kéo dài khoảng 27 giờ. Tham khảo hướng dẫn sử dụng máy ghi dòng Shinko HR cụ thể để biết các cài đặt tốc độ có sẵn.

Câu hỏi 3: Loại dấu nào được sử dụng trên giấy Shinko H-10100 - bút nhiệt hay bút mực?

Máy ghi dòng Shinko HR sử dụng bút mực (phần tử có đầu sợi hoặc bút mao dẫn) để đánh dấu trên giấy biểu đồ. H-10100 là loại giấy trơn (không tráng phủ) được thiết kế để viết bằng bút mực - nó không phải là giấy in nhiệt và không thể sử dụng với đầu ghi nhiệt. Sử dụng giấy biểu đồ trơn trong máy ghi nhiệt sẽ không tạo ra dấu vết rõ ràng.

Câu hỏi 4: Nên bảo quản gói giấy biểu đồ H-10100 như thế nào khi không sử dụng?

Bảo quản gói giấy biểu đồ ở nơi khô ráo, thoáng mát, tránh ánh sáng trực tiếp, độ ẩm cao và khói hóa chất. Độ ẩm cao có thể khiến giấy hút ẩm, nở ra theo chiều ngang và kẹt giấy trong máy ghi. Ánh sáng trực tiếp hoặc tiếp xúc với tia cực tím có thể làm vàng giấy và làm hỏng lưới in. Giữ các gói trong bao bì kín ban đầu cho đến khi được nạp vào máy ghi.

Câu hỏi 5: H-10100 được nạp vào máy ghi và kết nối giữa các gói như thế nào?

Đặt gói H-10100 mới vào khay giấy của máy ghi với khả năng nạp giấy từ trên cùng của chồng giấy. Luồn mép đầu của tờ giấy xuyên qua đầu ghi và ổ giấy. Khi hết một gói đang chạy, hãy nối đuôi của gói đã hết với cạnh đầu của gói H-10100 mới bằng cách chồng lên nhau và dán các cạnh (hoặc sử dụng phương pháp nối giấy của máy ghi). Việc nối liên tục cho phép việc ghi tiếp tục không bị gián đoạn trong quá trình thay đổi gói.
