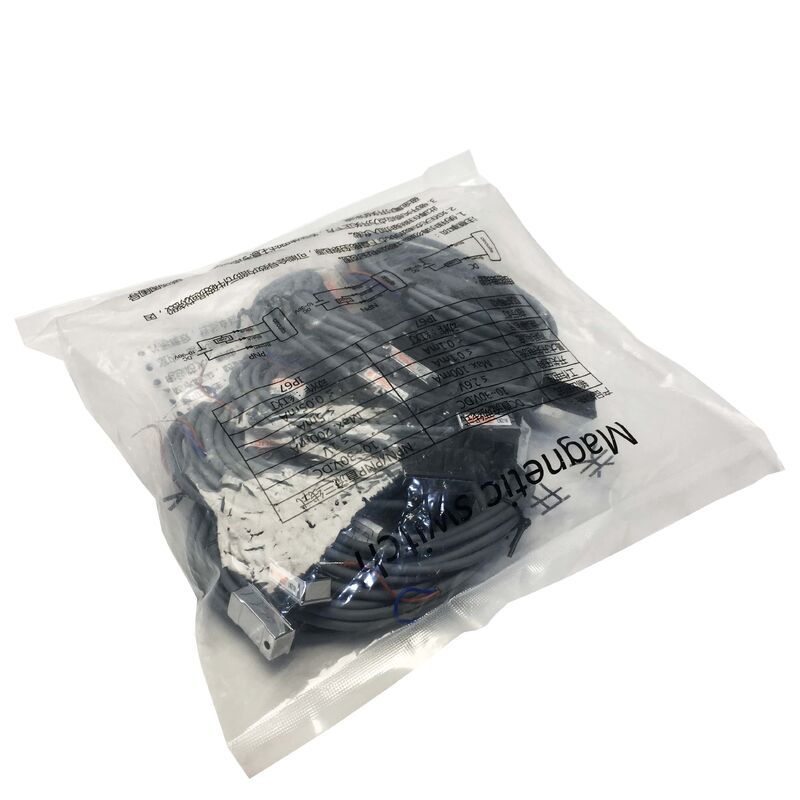

Công tắc từ LN-21R-02 LN21R02 Hàng mới nguyên seal
UNIQUC LN-21R-02 | Cảm biến công tắc từ dạng ống
2 dây / 5-240V AC/DC / IP67
Phát hiện vị trí trên thân xi lanh
LN-21R-02 là cảm biến công tắc từ dạng ống được thiết kế để phát hiện vị trí của piston xi lanh khí nén bằng cách cảm nhận nam châm vĩnh cửu được gắn trong piston. Khi piston đạt đến vị trí của cảm biến được lắp dọc theo thân xi lanh, từ trường của nam châm sẽ đóng tiếp điểm công tắc từ và đèn LED của cảm biến sẽ sáng lên để báo hiệu piston đang ở vị trí đó.
Công tắc từ hoạt động dựa trên nguyên lý của một ống thủy tinh kín chứa hai tiếp điểm sắt từ. Từ trường của nam châm piston làm cho các tiếp điểm hút và đóng lại khi piston ở trong phạm vi. Khi piston di chuyển ra xa, từ trường yếu đi và các tiếp điểm bật trở lại vị trí mở. Cơ chế này không yêu cầu nguồn điện bên ngoài cho phần tử cảm biến — công tắc từ bản thân nó là một tiếp điểm thụ động chỉ đơn giản là mở và đóng. Kết nối dây 2 dây nối tiếp với mạch tải, giúp việc lắp đặt trở nên đơn giản.
Phạm vi hoạt động 5-240V AC/DC là ưu điểm thực tế chính của loại công tắc từ so với các biến thể đầu ra transistor (NPN/PNP). Một LN-21R-02 duy nhất hoạt động trực tiếp trong mạch đầu vào PLC 24V DC, mạch điều khiển 110V AC cũ hoặc hệ thống 240V AC mà không cần bộ chuyển đổi tín hiệu hoặc rơ le giao diện. Phạm vi này bao phủ các tiêu chuẩn điện áp điều khiển được tìm thấy trong nhiều thế hệ máy công nghiệp.
Dòng LN-21 — Các biến thể loại
Trong gia đình cảm biến LN-21, hậu tố loại xác định công nghệ cảm biến và loại đầu ra:
| Mô hình |
Loại cảm biến |
Dây điện |
| LN-21R |
Công tắc từ |
2 dây |
| LN-21N |
Transistor NPN |
3 dây |
| LN-21P |
Transistor PNP |
3 dây |
Loại R công tắc từ hoạt động trên toàn bộ dải điện áp AC/DC. Các loại transistor NPN và PNP bị giới hạn ở 5-30V DC nhưng cung cấp tần số chuyển mạch cao hơn và không bị mài mòn tiếp điểm. Đối với hầu hết các ứng dụng phát hiện vị trí cuối hành trình một chu kỳ, loại công tắc từ là đủ. Đối với các ứng dụng chu kỳ cao hoặc nơi tần số chuyển mạch vượt quá 200 Hz, nên sử dụng các biến thể transistor NPN hoặc PNP.
Thông số kỹ thuật chính
| Tham số |
Giá trị |
| Mã sản phẩm |
LN-21R-02 |
| Loại cảm biến |
Công tắc từ (2 dây) |
| Điện áp hoạt động |
5-240V AC/DC |
| Dòng chuyển mạch tối đa |
100 mA |
| Sụt áp |
Tối đa 3.5V |
| Chỉ báo |
LED (đỏ) |
| Tần số tối đa |
200 Hz |
| Bảo vệ |
IP67 |
| Nhiệt độ |
−10°C đến +70°C |
| Cáp |
Ø4.0mm, 2 lõi PVC |
Câu hỏi thường gặp
Hỏi 1: Đầu vào PLC hiển thị cảm biến xi lanh luôn BẬT, ngay cả khi xi lanh đã rút hoàn toàn. Cần kiểm tra những gì?
Xác nhận cảm biến được lắp đúng vị trí dọc theo thân xi lanh — nếu lắp quá xa vị trí rút của piston, nam châm piston có thể vẫn nằm trong phạm vi phát hiện của cảm biến khi rút hoàn toàn. Cũng kiểm tra xem từ trường bên ngoài mạnh từ dây điện hoặc thiết bị lân cận có đang giữ các tiếp điểm từ đóng lại không. Nếu cả hai kiểm tra đều rõ ràng, tiếp điểm từ đã bị hàn dính và cảm biến phải được thay thế.
Hỏi 2: LN-21R-02 2 dây hiển thị sụt áp 3.5V. Điều này có ảnh hưởng đến việc đọc đầu vào PLC không?
Sụt áp tối đa 3.5V áp dụng khi tiếp điểm từ đóng và dòng điện chạy qua cảm biến. Đối với đầu vào PLC 24V DC, đầu ra sẽ cung cấp khoảng 20-21V khi hoạt động — cao hơn nhiều so với điện áp trạng thái BẬT tối thiểu cho bất kỳ thẻ đầu vào PLC công nghiệp tiêu chuẩn nào. Sụt áp chỉ có liên quan khi điện áp nguồn ở mức thấp của dải hoạt động (5V DC); ở 24V DC, nó không có tác động thực tế.
Hỏi 3: LN-21R-02 có thể được sử dụng trên xi lanh thủy lực cũng như xi lanh khí nén không?
Có, miễn là piston của xi lanh thủy lực có nam châm vĩnh cửu. LN-21R-02 phát hiện từ trường từ nam châm piston bất kể môi trường chất lỏng. Xi lanh thủy lực được thiết kế để sử dụng cảm biến từ có nam châm vòng gắn trong piston. Xác minh tài liệu của xi lanh xác nhận khả năng tương thích với cảm biến từ trước khi lắp đặt.
Hỏi 4: Tần số chuyển mạch tối đa của LN-21R-02 là bao nhiêu và khi nào nó trở thành hạn chế?
Loại công tắc từ LN-21R-02 có tần số chuyển mạch tối đa là 200 Hz. Ở 200 Hz, mỗi sự kiện cảm biến chiếm 5 mili giây — đủ cho phần lớn các ứng dụng phát hiện vị trí xi lanh khí nén có thời gian chu kỳ trong khoảng 0,5-5 giây. Đối với các xi lanh rất nhanh với chu kỳ hơn 200 lần mỗi giây, các biến thể LN-21N hoặc LN-21P đầu ra transistor NPN hoặc PNP với tần số tối đa 1000 Hz là phù hợp.
Hỏi 5: Đèn LED của cảm biến sáng nhưng đầu vào PLC được kết nối không phản hồi. Nguyên nhân có thể là gì?
Đèn LED sáng từ dòng điện bên trong cảm biến — chỉ báo của nó phản ánh trạng thái tiếp điểm từ. Nếu đèn LED sáng nhưng đầu vào PLC tắt, hãy kiểm tra cực tính dây mạch và xác nhận yêu cầu dòng tải tối thiểu đã được đáp ứng. Cảm biến công tắc từ cấu hình 2 dây yêu cầu dòng điện tối thiểu chạy qua tải (đầu vào PLC) để hoạt động chính xác. Nếu trở kháng đầu vào của PLC quá cao (dòng điện đầu vào dưới dòng chuyển mạch tối thiểu của cảm biến), tiếp điểm từ có thể đóng mà không đủ dòng điện để đăng ký tại đầu vào PLC. Xác minh dòng điện đầu vào so với thông số kỹ thuật của cảm biến.
